产品
耦合器
0.5~3GHz,耦合度 50dB,N ,SMA,600W
- ZDC25-50MC0.5-3G-758
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 3 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.4 |
其它参数
| 接口形式1 | N -F |
| 接口形式2 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 600W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
端口定义
| 输入端口 | 1(N-F) | 2(N-F) |
| 输出端口 | 2(N-F) | 1(N-F) |
| 耦合端口 | 3(SMA-F) | 4(SMA-F) |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S31 耦合 dB | S14 方向性 |
| 0.50 | 1.05 | 1.04 | 1.32 | -0.06 | -50.40 | -20.17 |
| 0.69 | 1.02 | 1.01 | 1.29 | -0.08 | -49.00 | -19.15 |
| 0.89 | 1.01 | 1.01 | 1.19 | -0.09 | -48.61 | -18.24 |
| 1.08 | 1.07 | 1.07 | 1.05 | -0.10 | -49.18 | -18.73 |
| 1.27 | 1.07 | 1.07 | 1.05 | -0.11 | -50.27 | -19.76 |
| 1.46 | 1.05 | 1.05 | 1.11 | -0.12 | -50.98 | -22.20 |
| 1.66 | 1.02 | 1.02 | 1.13 | -0.13 | -50.72 | -21.55 |
| 1.85 | 1.05 | 1.05 | 1.10 | -0.13 | -49.79 | -18.71 |
| 2.04 | 1.05 | 1.05 | 1.06 | -0.14 | -49.19 | -18.07 |
| 2.24 | 1.07 | 1.07 | 1.02 | -0.14 | -49.26 | -18.33 |
| 2.43 | 1.04 | 1.03 | 1.01 | -0.13 | -49.96 | -19.06 |
| 2.62 | 1.07 | 1.05 | 1.07 | -0.14 | -51.06 | -18.95 |
| 2.81 | 1.04 | 1.01 | 1.11 | -0.15 | -51.51 | -18.59 |
| 3.01 | 1.01 | 1.03 | 1.14 | -0.15 | -50.86 | -18.30 |
| 3.20 | 1.05 | 1.04 | 1.14 | -0.15 | -49.86 | -20.40 |

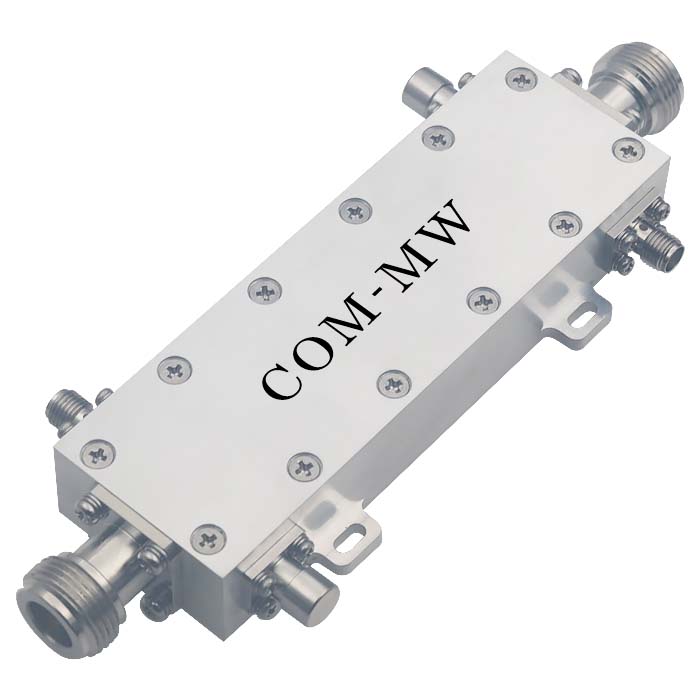

参考实物图

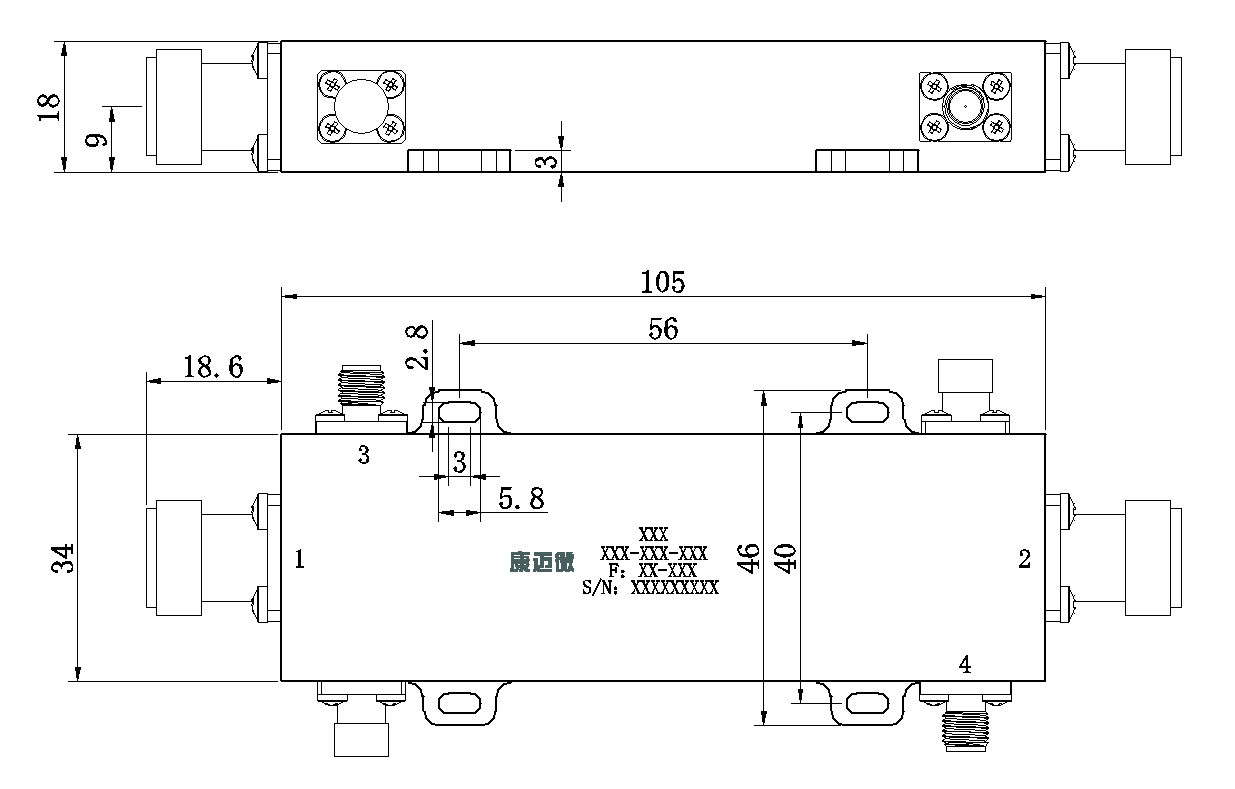

外形结构图（mm）

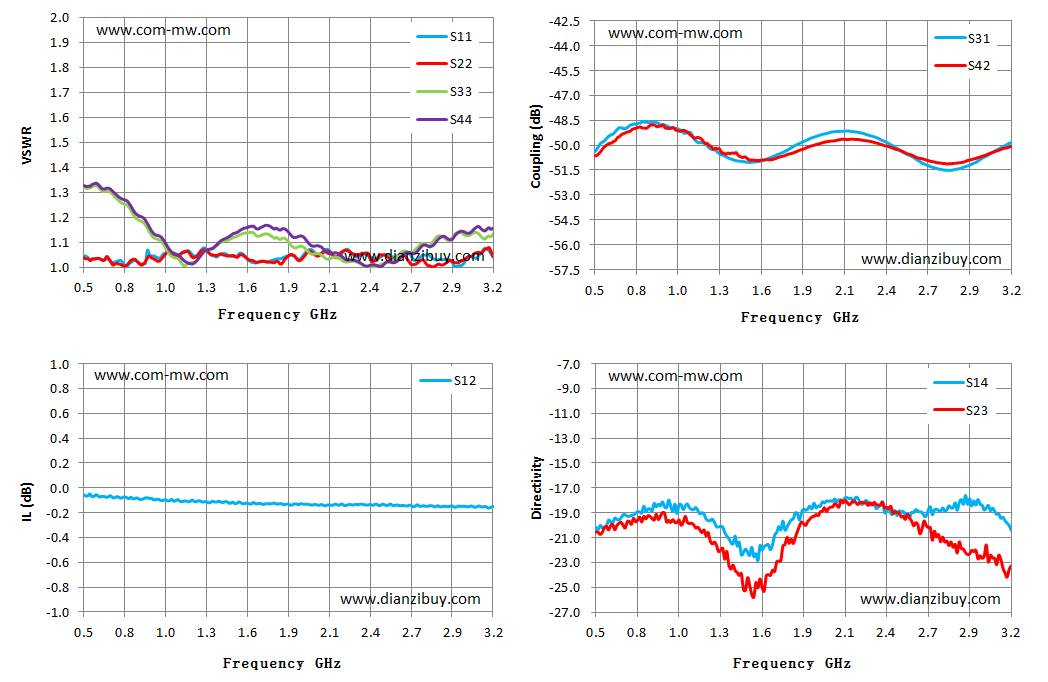

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
