产品详情
产品特点
国产化，宽带，吸收式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | MHz |
| 插入损耗 | 2.8 | 3.2 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.8 | 2 |
其它参数
| 开关路数 | 单刀三掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 30mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2，J3 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 损耗 dB | S03 损耗 dB | S12 隔离 dB |
| 5 | 1.28 | 1.46 | -1.47 | -1.26 | -1.38 | -83.45 |
| 6 | 1.17 | 1.35 | -1.51 | -1.35 | -1.41 | -86.4 |
| 7 | 1.07 | 1.21 | -1.6 | -1.5 | -1.52 | -86.51 |
| 8 | 1.04 | 1.16 | -1.7 | -1.65 | -1.66 | -86.56 |
| 9 | 1.16 | 1.2 | -1.85 | -1.8 | -1.81 | -85.43 |
| 10 | 1.31 | 1.3 | -2.03 | -1.94 | -1.97 | -84.12 |
| 11 | 1.46 | 1.43 | -2.16 | -2.12 | -2.11 | -82.72 |
| 12 | 1.54 | 1.56 | -2.27 | -2.14 | -2.31 | -82.44 |
| 13 | 1.34 | 1.31 | -2.21 | -2.1 | -2.16 | -79.86 |
| 14 | 1.5 | 1.33 | -2.5 | -2.4 | -2.38 | -73.52 |
| 15 | 1.59 | 1.17 | -2.64 | -2.6 | -2.57 | -73.11 |
| 16 | 1.62 | 1.38 | -2.84 | -2.62 | -2.67 | -74.45 |
| 17 | 1.69 | 1.66 | -2.81 | -2.61 | -2.69 | -73.02 |
| 18 | 1.42 | 1.21 | -2.95 | -2.84 | -2.92 | -71.74 |
| 19 | 2.08 | 1.92 | -3.6 | -3.05 | -4.04 | -69.57 |

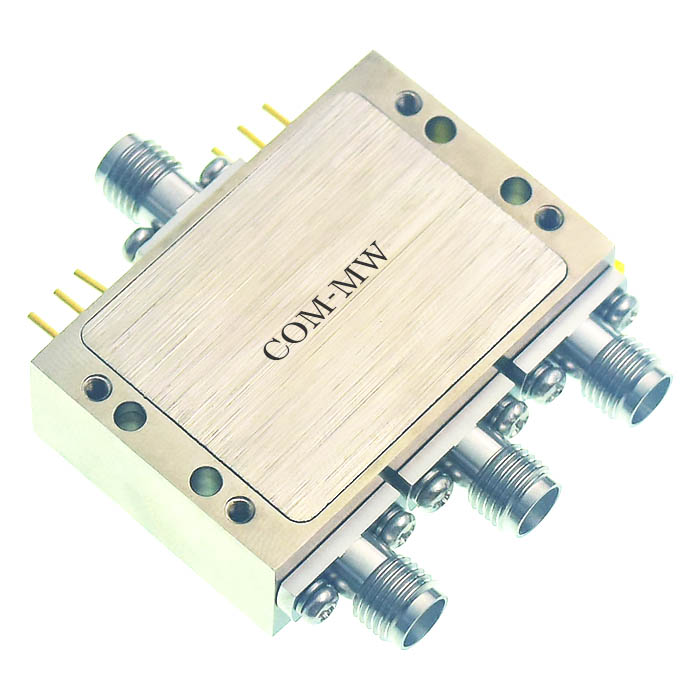

参考实物图

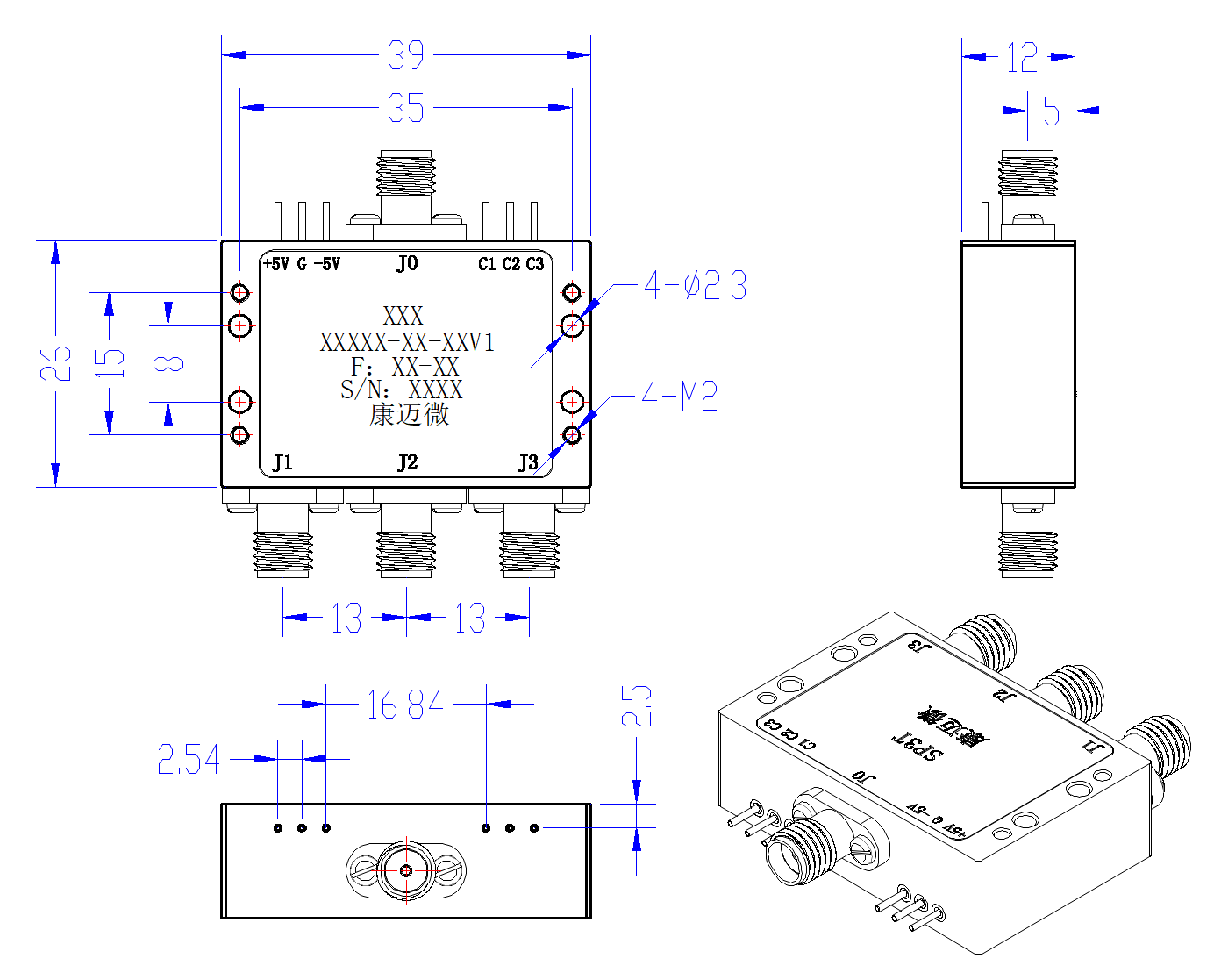

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
