产品
滤波器
阻带频率 824~849MHz,≥50dB,通带频率 DC~794MHz,879~3500MHz,SMA
- K6-824-849-30S5050-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 824 | ~ | 849 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 794 | MHz | |
| 通带频率 | 879 | ~ | 3500 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 750 | -0.25 | 1.44 |
| 794 | -1.81 | 1.25 |
| 804 | -3.75 | 4.33 |
| 814 | -11.44 | 13.35 |
| 824 | -70.40 | 38.58 |
| 828 | -76.94 | 37.16 |
| 830 | -55.78 | 39.42 |
| 836 | -62.98 | 40.73 |
| 840 | -71.55 | 41.17 |
| 846 | -60.05 | 34.97 |
| 849 | -76.56 | 31.13 |
| 859 | -10.87 | 14.04 |
| 869 | -3.66 | 3.66 |
| 879 | -1.72 | 1.18 |
| 925 | -0.34 | 1.5 |
参考实物图

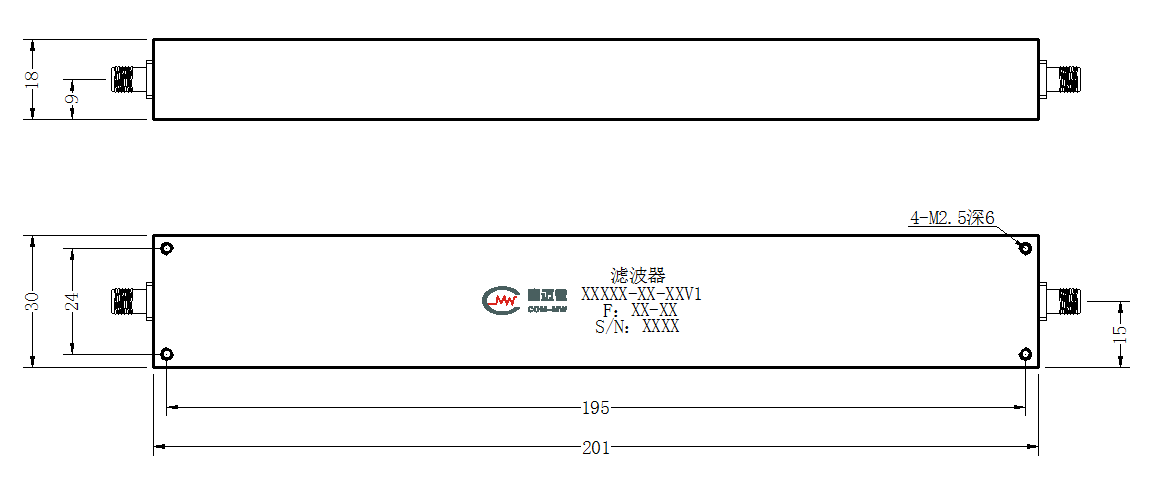

外形结构图（mm）

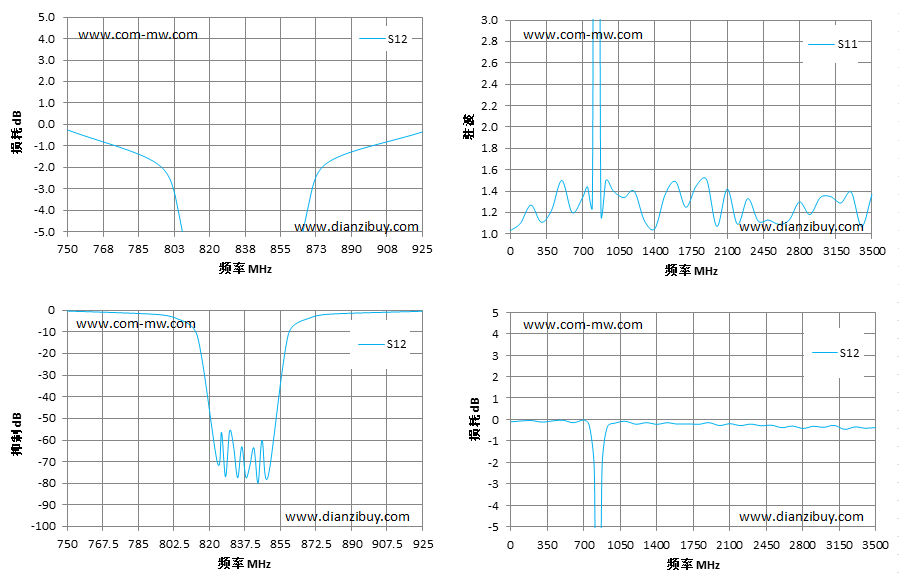

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
