产品
开关矩阵
400~2500MHz, 16*16, SMA
- DSM8-800-2500-2867
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
16*16全交换开关矩阵，多种控制方式。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 2500 | MHz |
| 增益 | 0 | dB | ||
| 输入功率 | 15 | dBm | ||
| 带内波动 | ±2 | dB | ||
| 通道间隔离度 | 75 | dB | ||
| 驻波比 | 2 |
其它参数
| 开关路数 | 16*16 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | +220V |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 上位机控制通道 |
通信方式
| 序列 | 通信接口 | 备注 |
| 1 | RJ-45 | |
| 2 | RS485 | |
| 3 | RS232 |
典型测试数据
| 频率MHz | S11 驻波 | S21 增益dB | S12 隔离dB | S22 驻波 |
| 632 | 1.22 | 2.73 | 86 | 1.09 |
| 814 | 1.17 | 1.74 | 87 | 1.21 |
| 996 | 1.14 | 1.83 | 87 | 1.23 |
| 1179 | 1.33 | 0.58 | 84 | 1.1 |
| 1361 | 1.21 | 1.67 | 86 | 1.34 |
| 1543 | 1.27 | 1.56 | 87 | 1.23 |
| 1725 | 1.29 | 1.58 | 88 | 1.18 |
| 1907 | 1.06 | 1.81 | 86 | 1.19 |
| 2089 | 1.29 | 1.82 | 84 | 1.17 |
| 2271 | 1.17 | 1.72 | 87 | 1.21 |
| 2454 | 1.27 | 2.02 | 85 | 1.11 |
| 2636 | 1.18 | 1.04 | 88 | 1.24 |
| 2818 | 1.27 | -0.22 | 86 | 1.04 |
| 3000 | 1.21 | -5.14 | 83 | 1.22 |

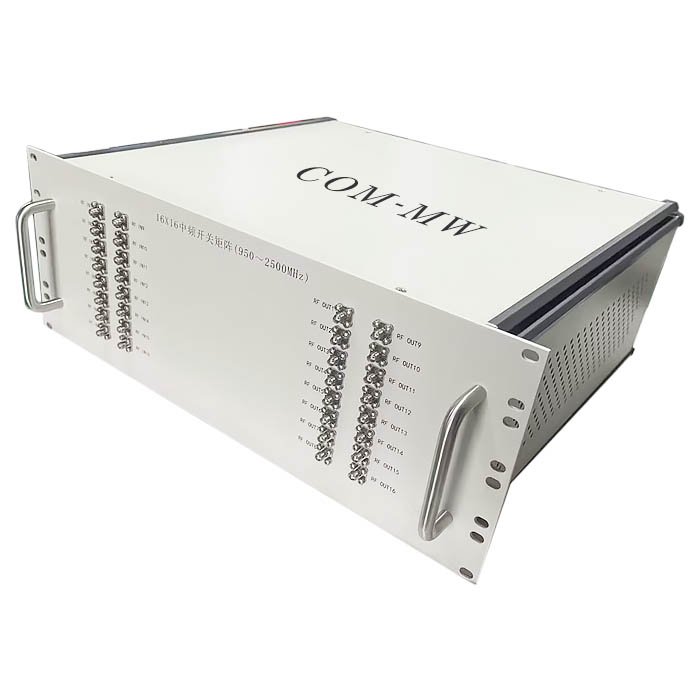

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
