产品
滤波器
通带频率 0.2~7MHz,DC-10KHz≥75dBc,100KHz≥30dBc,微带圆针
- ZBF15-L3.6-6.8-727
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.2 | ~ | 7 | MHz |
| 通带损耗 | / | 常温和低温 | 1.2 | dB | ||
| 通带损耗 | / | 高温 | 1.5 | dB | ||
| 带内波动 | / | 常温 | 0.5 | dB | ||
| 带内波动 | / | 高低温 | 0.8 | dB | ||
| 带外抑制 | DC-10 | KHz≥ | 75 | dBc | ||
| 带外抑制 | 100 | KHz≥ | 30 | dBc | ||
| 带外抑制 | 10 | MHz≥ | 15 | dBc | ||
| 带外抑制 | 15-500 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针-K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 5W设计保证 |
| 相位一致性 | ±2° |
| 幅度一致性 | ±0.2dB |
| 工作温度 | -40~+85℃ |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 输出接口螺钉需要加螺纹胶 |
功能示意图

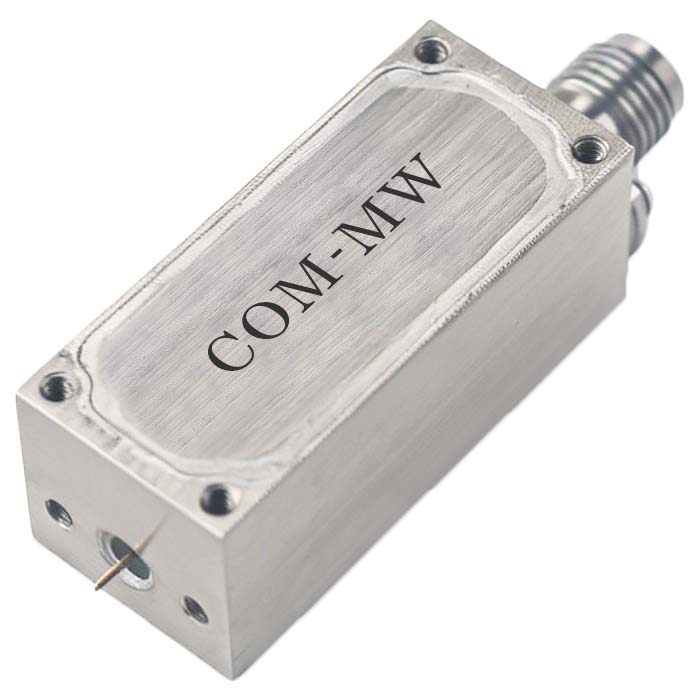

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
