产品
功分器
450~6500MHz, 15W, 16路, 相位0°, SMA
- ZPD8-16M450-6000-2194
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 450 | ~ | 6500 | MHz |
| 插入损耗 | 5.5 | 6 | dB | |
| 隔离度 | 19 | 20 | dB | |
| 输入驻波比 | 2 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.8 | 1 | dB | |
| 相位平衡 | 6 | 8 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~16 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 300 | 1.47 | 1.1 | -12.93 | -14.65 | 0.15 |
| 764 | 1.16 | 1.09 | -13.19 | -26.46 | 0.11 |
| 1229 | 1.14 | 1.12 | -13.57 | -30.75 | 0.14 |
| 1693 | 1.32 | 1.17 | -13.95 | -30.4 | 0.18 |
| 2157 | 1.14 | 1.1 | -14.23 | -36.95 | 0.07 |
| 2621 | 1.2 | 1.13 | -14.62 | -32.57 | 0.24 |
| 3086 | 1.07 | 1.11 | -14.9 | -28.93 | 0.4 |
| 3550 | 1.05 | 1.13 | -15.22 | -39.49 | 0.35 |
| 4014 | 1.2 | 1.19 | -15.58 | -37.71 | 0.35 |
| 4479 | 1.43 | 1.24 | -16.17 | -26.12 | 0.57 |
| 4943 | 1.44 | 1.13 | -16.44 | -26.89 | 0.58 |
| 5407 | 1.41 | 1.09 | -16.73 | -25.06 | 0.77 |
| 5871 | 1.3 | 1.16 | -17.12 | -28.22 | 0.92 |
| 6336 | 1.25 | 1.2 | -17.24 | -29.69 | 0.68 |
| 6800 | 1.74 | 1.4 | -18.31 | -21.26 | 0.44 |

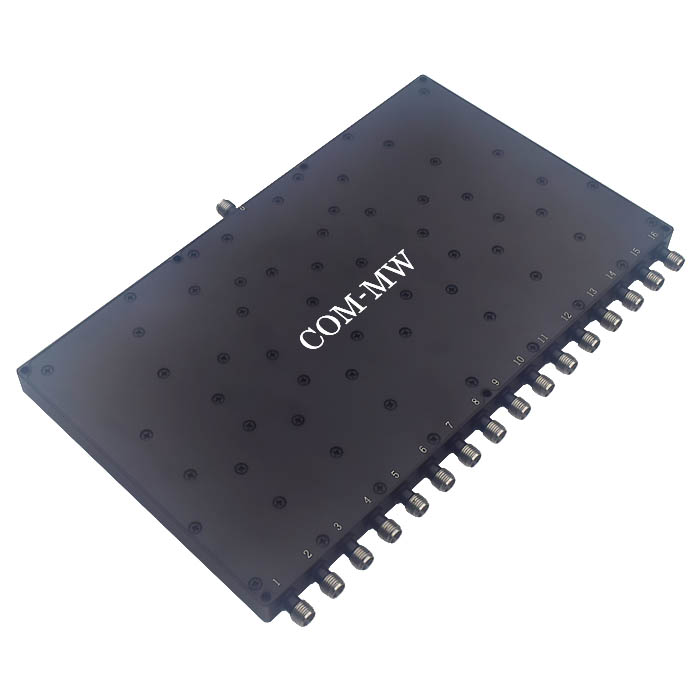

参考实物图

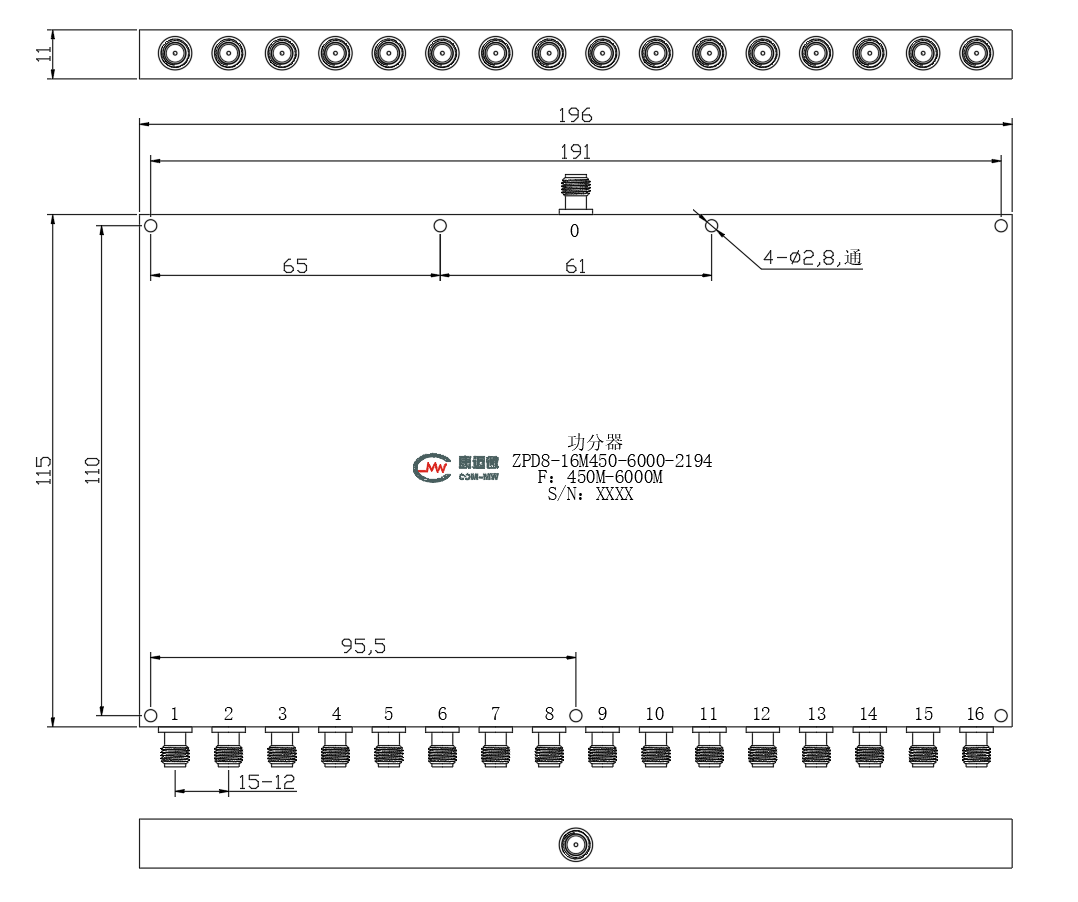

外形结构图（mm）

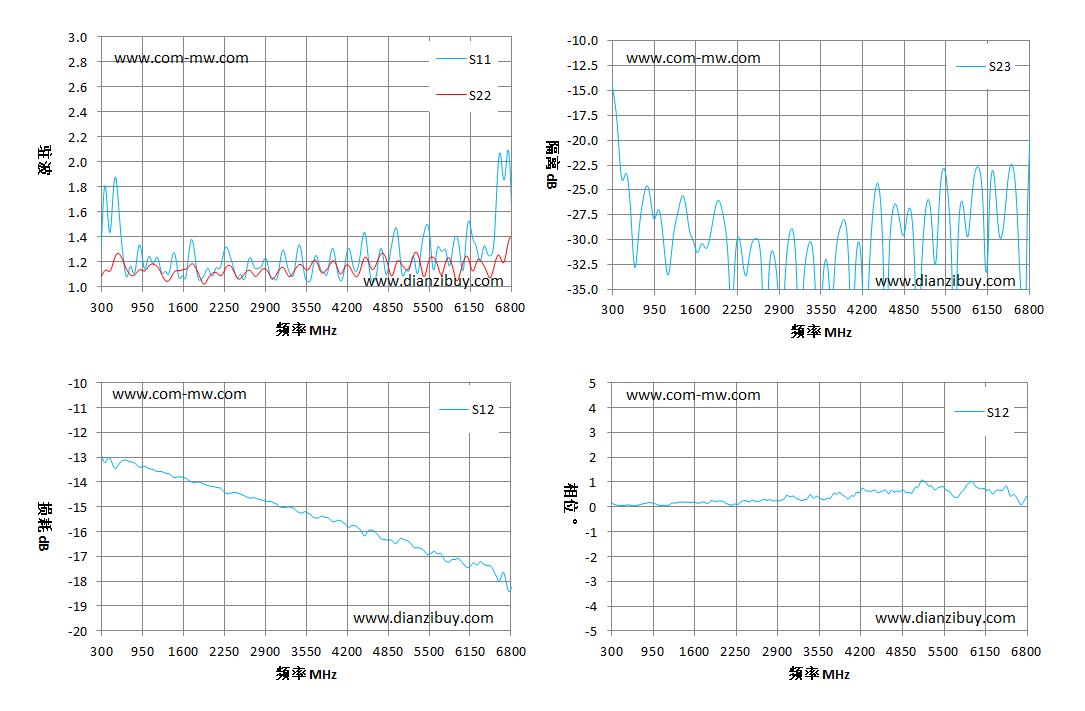

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
