巴伦
10~6000MHz,1：1巴伦,表面贴装,替代型号TCM1-63AX+
- T0210+
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 宽带，低损耗。 |
| 2 | 实现单端信号与差分信号的相互转换、阻抗匹配。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 6000 | MHz |
| 插入损耗 | 2.5 | 3.2 | dB | |
| 回波损耗 | 3 | 6 | dB | |
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 10 | ° |
其它参数
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | TCM1-63AX+ |
| ROHS | 满足 |
端口定义
| 初级（圆点位） | 非平衡端口 | 3 |
| 初级 | 接地端口 | 2 |
| 次级（圆点位） | 平衡端口 | 6 |
| 次级 | 平衡端口 | 4 |

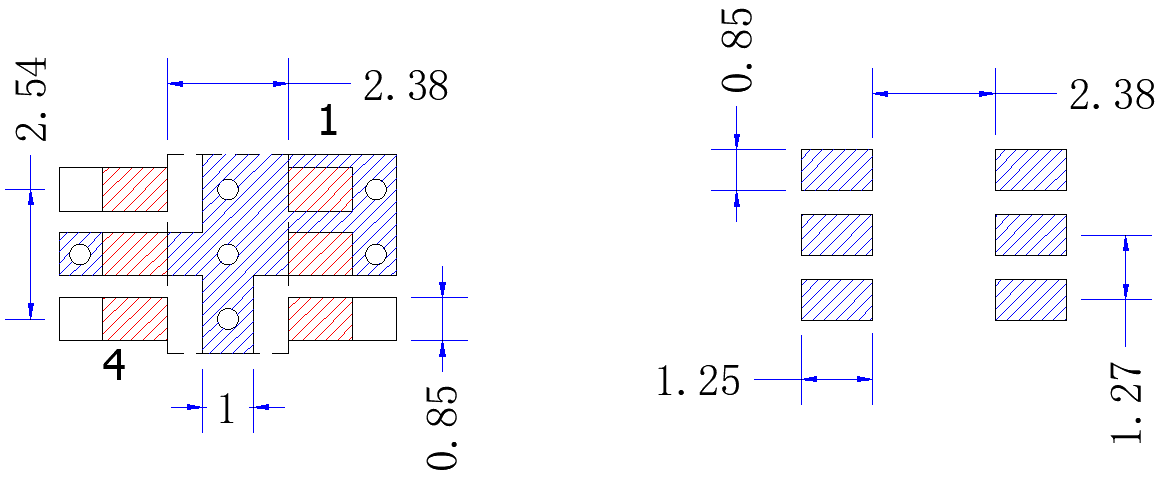

建议PCB布局图
典型测试数据
| Frequency MHz | IL dB | RL dB | AU dB | PU ° |
| 10.00 | -1.42 | -15.44 | -0.14 | -0.44 |
| 438.00 | -1.39 | -17.14 | -0.26 | -4.72 |
| 866.00 | -1.28 | -17.01 | -0.44 | -6.80 |
| 1294.00 | -1.29 | -15.20 | -0.49 | -8.40 |
| 1721.00 | -1.44 | -12.99 | -0.42 | -9.88 |
| 2149.00 | -1.70 | -10.69 | -0.37 | -10.77 |
| 2577.00 | -2.07 | -8.65 | -0.24 | -10.98 |
| 3005.00 | -2.43 | -7.23 | -0.08 | -10.73 |
| 3433.00 | -2.71 | -6.32 | 0.15 | -9.58 |
| 3861.00 | -2.72 | -6.13 | 0.44 | -7.91 |
| 4289.00 | -2.50 | -6.81 | 0.78 | -5.84 |
| 4716.00 | -2.06 | -9.44 | 1.27 | -3.31 |
| 5144.00 | -1.74 | -16.45 | 1.79 | -1.12 |
| 5572.00 | -1.85 | -22.07 | 2.29 | 0.52 |
| 6000.00 | -2.56 | -10.46 | 2.77 | 1.94 |

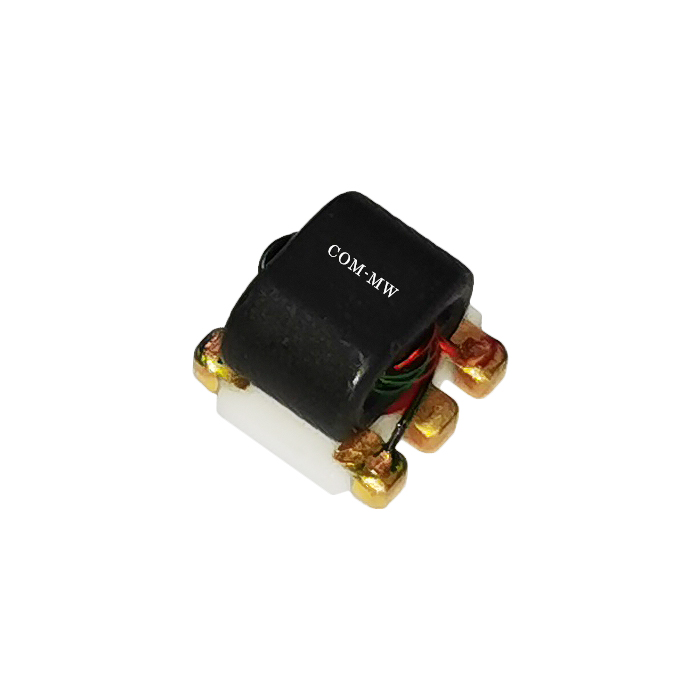

参考实物图

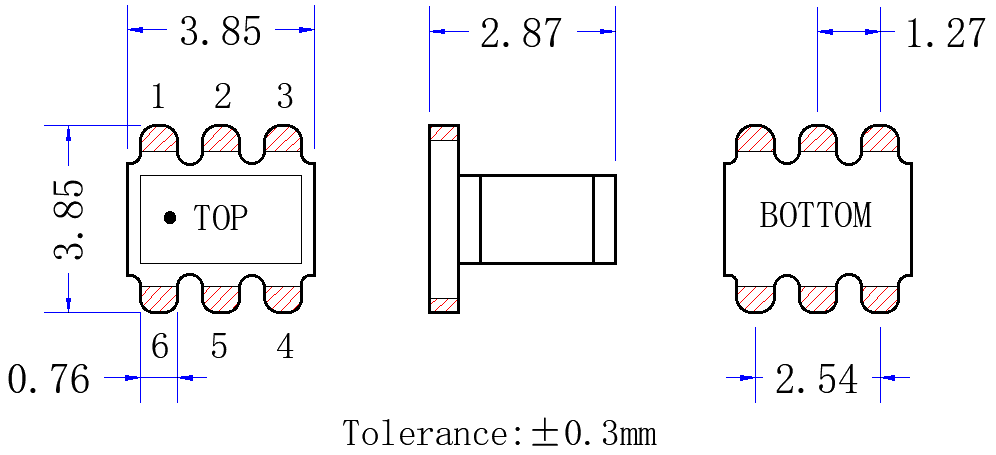

外形结构图（mm）
功能示意图

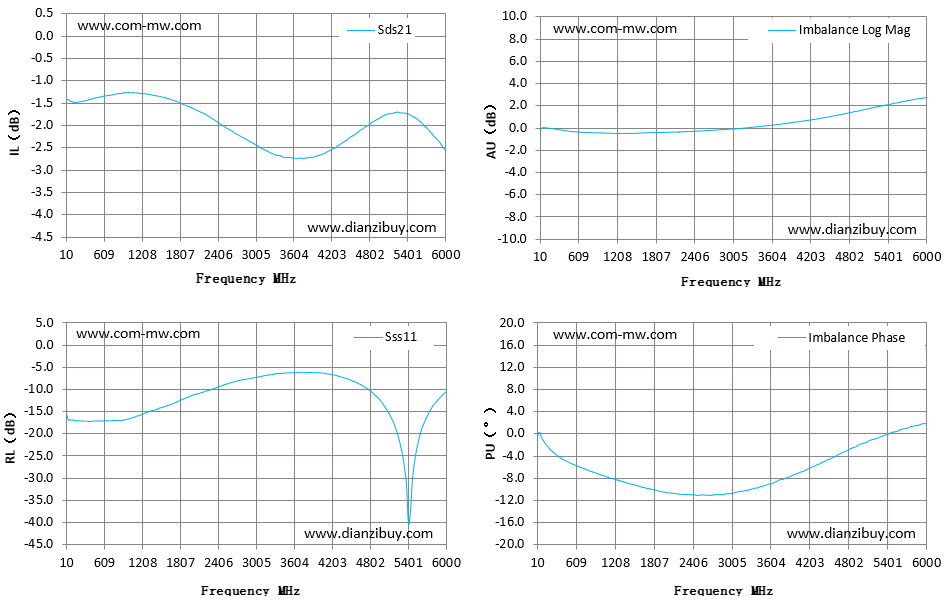

典型测试曲线图
注意事项
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
