产品
滤波器组件
1420~1440MHz, 1615~1635MHz, 1500~1520MHz, 微带圆针
- DFSBF13-C1420-1520-2233
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 1420 | ~ | 1440 | MHz |
| 通带频率二 | / | / | 1615 | ~ | 1635 | MHz |
| 通带频率三 | / | / | 1500 | ~ | 1520 | MHz |
| 通带损耗 | 1.70 | dB | ||||
| 通带一抑制度 | DC-1.28 | GHz≥ | 70 | dBc | ||
| 通带一抑制度 | 1.28-1.35 | GHz≥ | 60 | dBc | ||
| 通带一抑制度 | 1.35-1.4 | GHz≥ | 45 | dBc | ||
| 通带一抑制度 | 1.46-1.51 | GHz≥ | 45 | dBc | ||
| 通带一抑制度 | 1.51-1.58 | GHz≥ | 65 | dBc | ||
| 通带一抑制度 | 1.58-3 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | DC-1.47 | GHz≥ | 70 | dBc | ||
| 通带二抑制度 | 1.47-1.51 | GHz≥ | 60 | dBc | ||
| 通带二抑制度 | 1.51-1.595 | GHz≥ | 45 | dBc | ||
| 通带二抑制度 | 1.655-1.71 | GHz≥ | 45 | dBc | ||
| 通带二抑制度 | 1.71-1.78 | GHz≥ | 65 | dBc | ||
| 通带二抑制度 | 1.78-3 | GHz≥ | 70 | dBc | ||
| 通带三抑制度 | DC-1.36 | GHz≥ | 70 | dBc | ||
| 通带三抑制度 | 1.36-1.43 | GHz≥ | 60 | dBc | ||
| 通带三抑制度 | 1.43-1.48 | GHz≥ | 45 | dBc | ||
| 通带三抑制度 | 1.54-1.62 | GHz≥ | 45 | dBc | ||
| 通带三抑制度 | 1.62-1.66 | GHz≥ | 65 | dBc | ||
| 通带三抑制度 | 1.66-3 | GHz≥ | 70 | dBc | ||
| 通带驻波 | 1.40 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 平均功率 | 50W设计保证 |
| 峰值功率 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

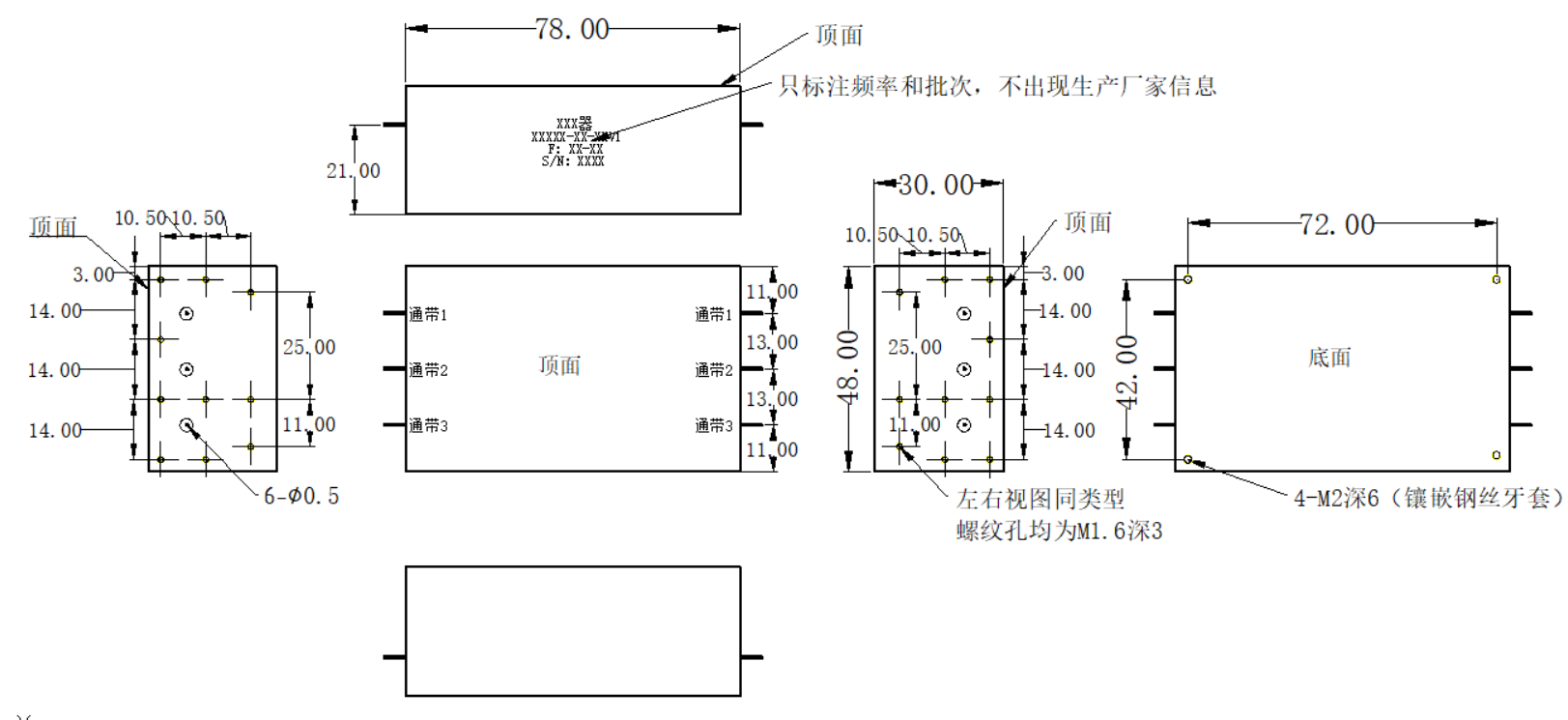

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
