产品
滤波器
阻带频率844.5~849.5MHz, ≥50dB, 通带频率DC~814.5MHz, 879.5~3500MHz, N
- K6-844.5-849.5-30N5050-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 844.5 | ~ | 849.5 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 814.5 | MHz | |
| 通带频率 | 879.5 | ~ | 3500 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 800 | -0.25 | 1.52 |
| 814.5 | -0.67 | 1.25 |
| 824.5 | -1.66 | 1.58 |
| 834.5 | -10.49 | 12.65 |
| 844.5 | -80.17 | 32.47 |
| 845.5 | -65.86 | 44.49 |
| 846.5 | -77.99 | 45.94 |
| 847.5 | -67.40 | 37.46 |
| 848.5 | -63.28 | 34.72 |
| 849.5 | -80.74 | 37.27 |
| 859.5 | -11.58 | 11.44 |
| 869.5 | -1.86 | 1.63 |
| 879.5 | -0.77 | 1.33 |
| 900 | -0.36 | 1.51 |

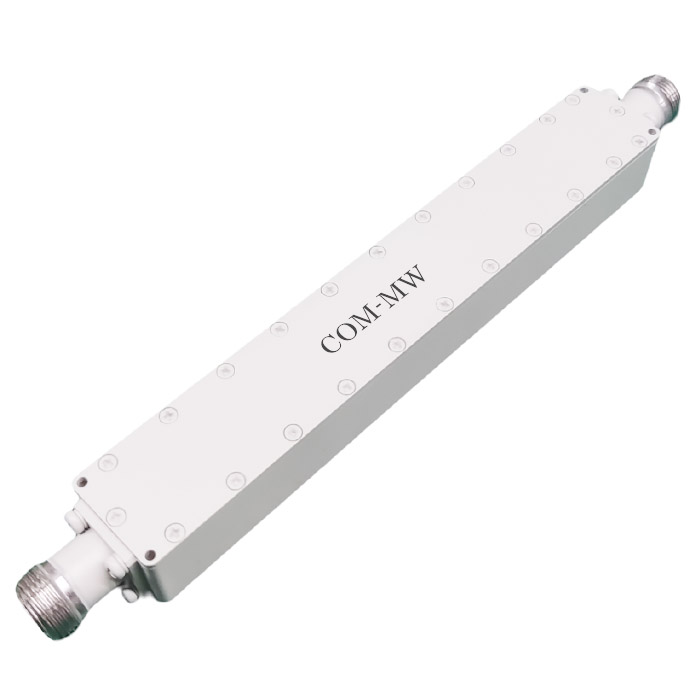

参考实物图

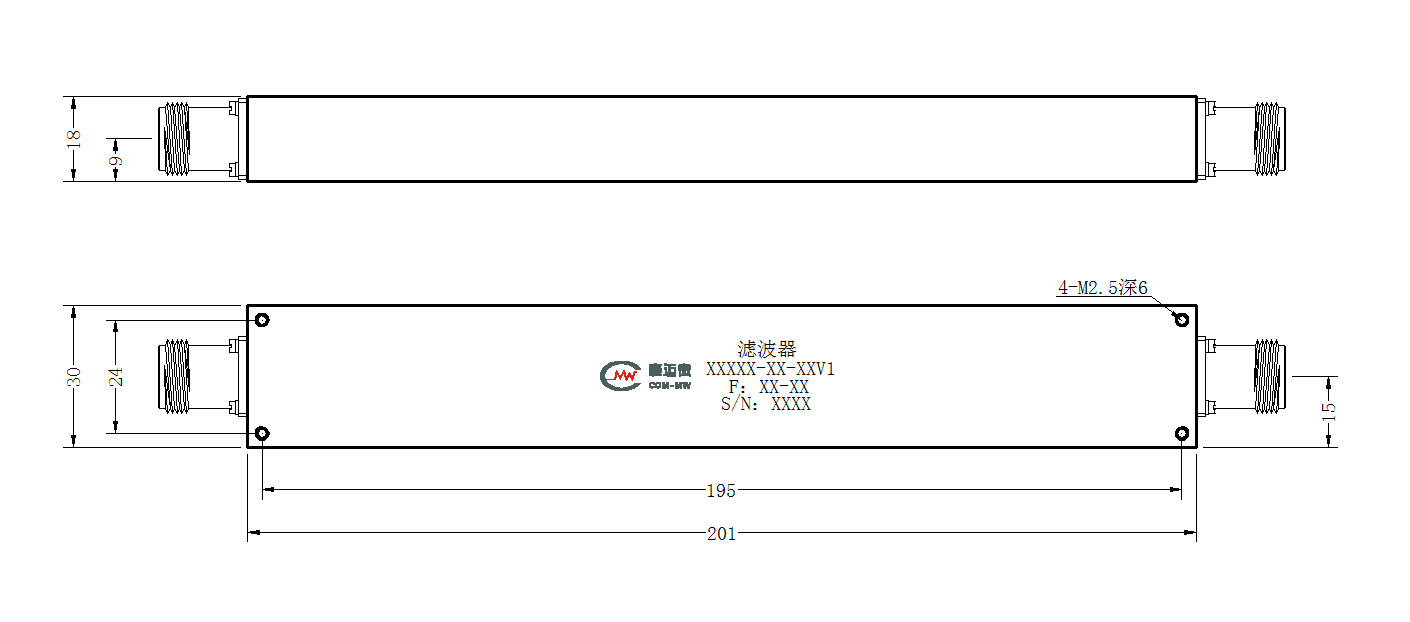

外形结构图（mm）

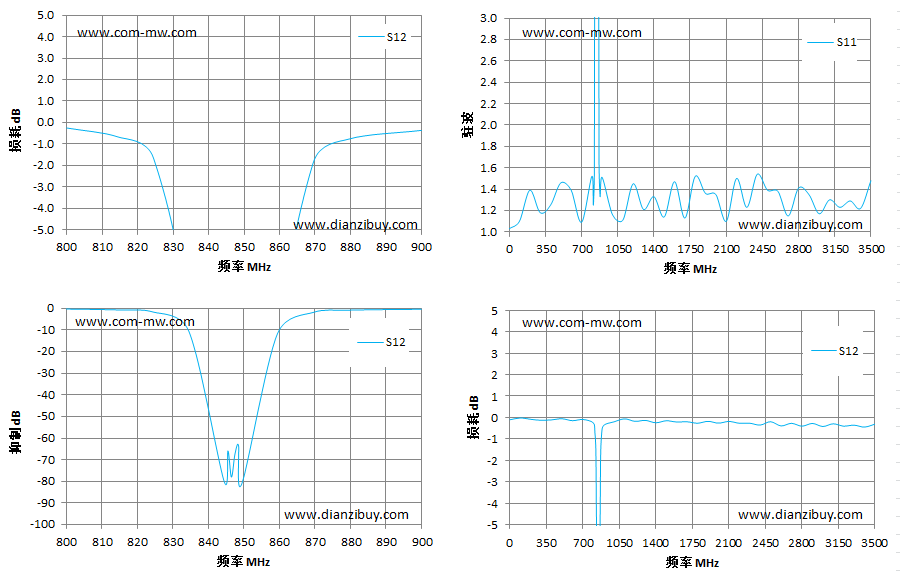

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
