产品
双工器
通带频率一DC~70MHz, 通带频率二150~1500MHz, SMA
- ZCB5-2L0-1500-2384
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | 低通 | DC | ~ | 70 | MHz |
| 通带频率二 | / | 高通 | 150 | ~ | 1500 | MHz |
| 通带一损耗 | / | / | 1 | dB | ||
| 通带二损耗 | / | / | 1 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 150-1500 | MHz≥ | 60 | dB | ||
| 通带二抑制度 | DC-70 | MHz≥ | 60 | dB |
其它参数
| 接口形式 | SMA-K可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

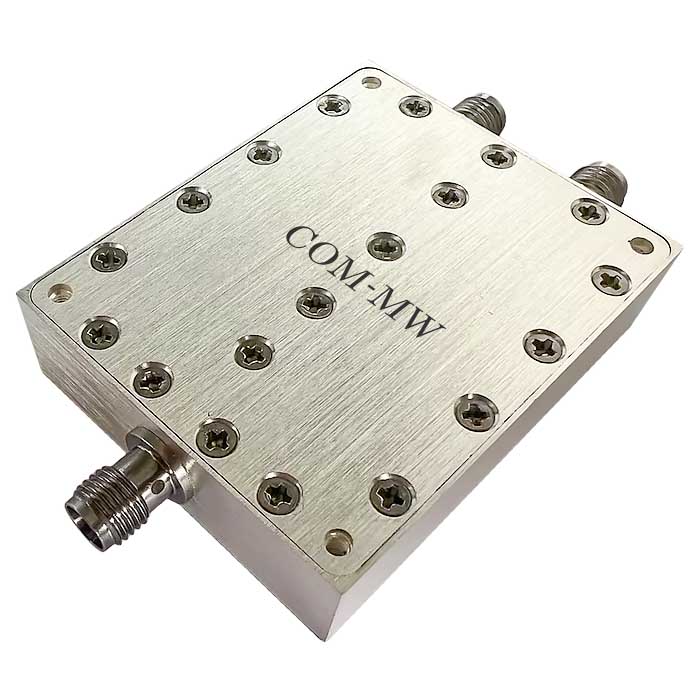

参考实物图

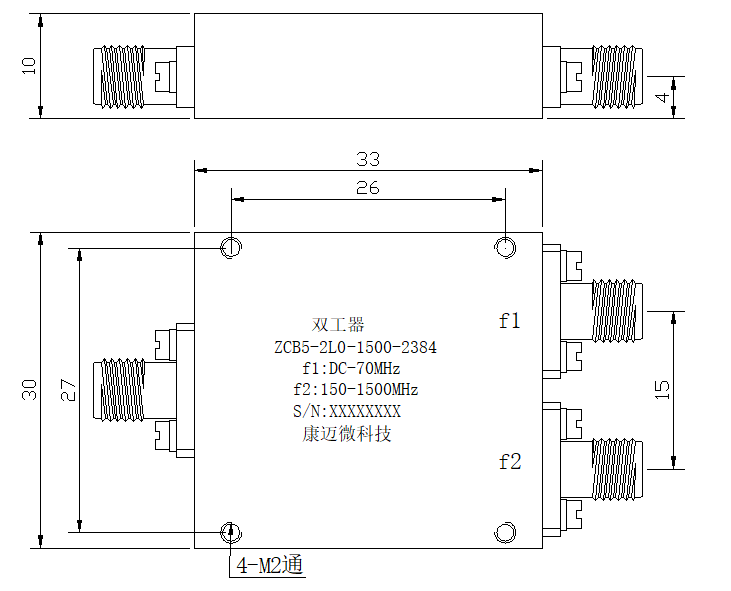

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
