0.5~30GHz,单刀双掷 ,反射式,200ns,2.92
- DSW8-2R0.1-18G-3465
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.5 | ~ | 30 | GHz |
| 插入损耗 | 3 | 4.5 | dB | |
| 隔离度 | 50 | dB | ||
| 驻波比 | 2 | 2.2 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 200ns |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 10mA单路 |
| 工作温度 | -40~+85℃设计保证 |
真值表
| 控制端口 | C1 | C2 |
| 选通J0-J1 | 1（3.3v） | 0（0v） |
| 选通J0-J2 | 0（0v） | 1（3.3v） |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB |
| 0.01 | 2.68 | 2.61 | -9.44 | -8.87 | -79.38 |
| 2.21 | 1.15 | 1.12 | -1.05 | -1.04 | -66.01 |
| 4.43 | 1.3 | 1.31 | -1.26 | -1.24 | -65.72 |
| 6.64 | 1.44 | 1.42 | -1.6 | -1.58 | -63.9 |
| 8.86 | 1.64 | 1.65 | -1.91 | -1.89 | -59.29 |
| 11.07 | 1.86 | 1.85 | -1.98 | -1.97 | -60.59 |
| 13.29 | 1.47 | 1.45 | -2.11 | -2.08 | -69 |
| 15.5 | 1.58 | 1.58 | -2.16 | -2.17 | -73.25 |
| 17.71 | 1.74 | 1.73 | -2.32 | -2.29 | -73.06 |
| 19.93 | 1.42 | 1.49 | -2.66 | -2.68 | -64.52 |
| 22.14 | 1.34 | 1.19 | -2.63 | -2.49 | -74.35 |
| 24.36 | 1.79 | 1.44 | -2.87 | -2.57 | -76.26 |
| 26.57 | 2 | 1.55 | -3.66 | -2.99 | -74.41 |
| 28.79 | 1.46 | 1.63 | -3.09 | -3.19 | -64.32 |
| 31 | 1.44 | 1.46 | -3.71 | -3.9 | -54.67 |

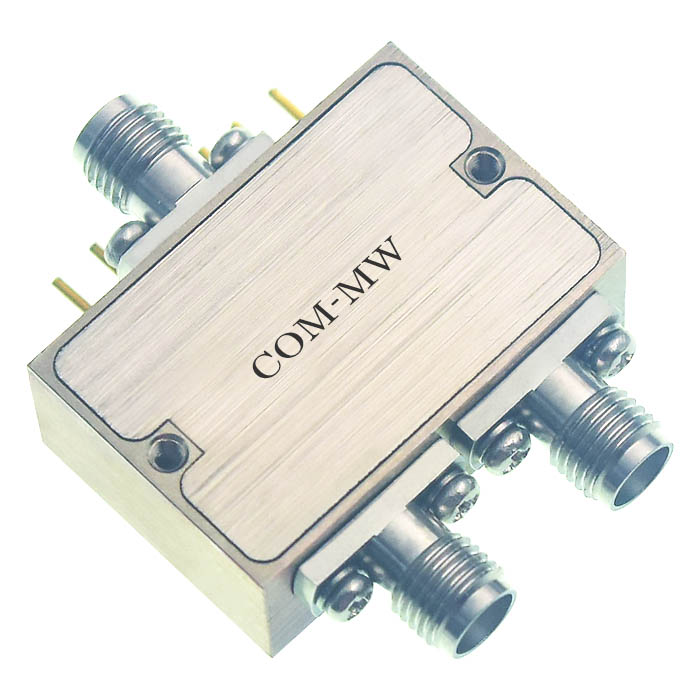

参考实物图

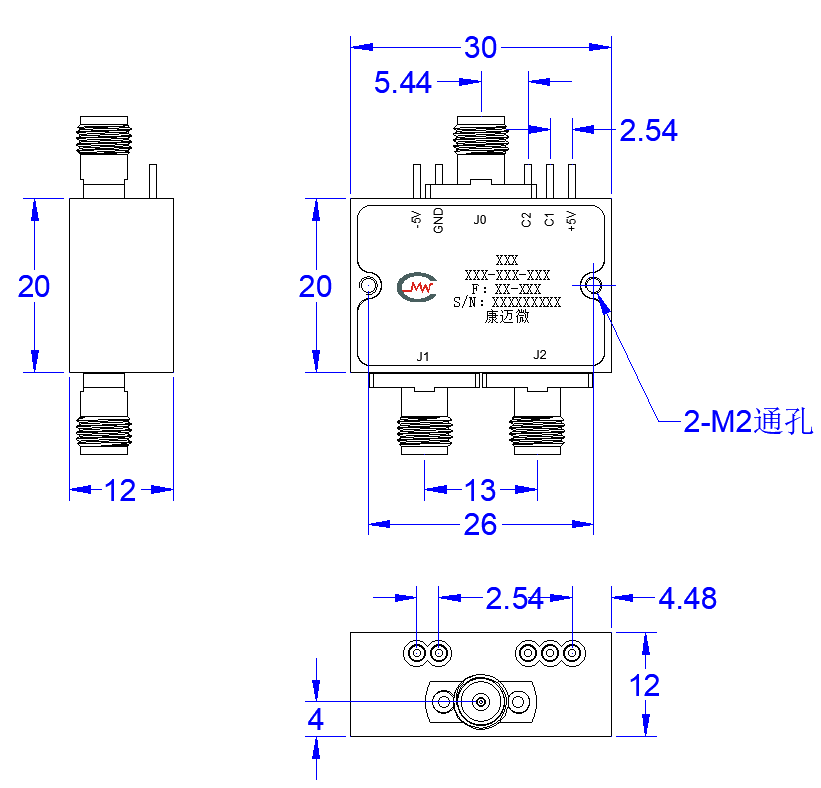

外形结构图（mm）

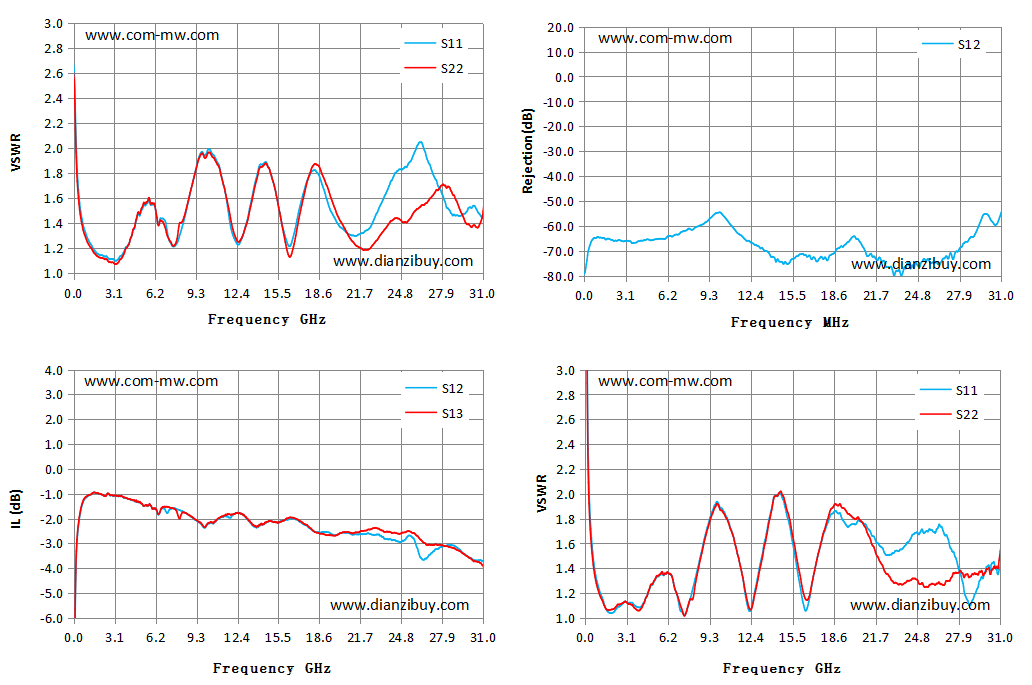

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
