6~18GHz,单刀双掷 ,吸收式,100ns,SMA
- DSW8-2R6000-18000-1104
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
国产化，高隔离度。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 2.5 | 3.5 | dB | |
| 隔离度 | 60 | 70 | dB | |
| 驻波比 | 1.7 | 2 |
其它参数
| 开关路数 | 单刀双掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 0.2W |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 50mA@+5V ;50mA @-5V |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | TTL电平控制：0通，1断。 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1，J2 |
典型测试数据
| 频率(GHz) | 驻波 | 损耗 （dB） | 隔离 （dB） | 相位 （°） |
| 5 | 1.38 | -1.18 | -81.45 | 1.58 |
| 6 | 1.54 | -1.3 | -85.79 | 1.77 |
| 7 | 1.63 | -1.46 | -86.96 | 1.68 |
| 8 | 1.64 | -1.54 | -86.43 | 1.62 |
| 9 | 1.62 | -1.61 | -83.68 | 1.48 |
| 10 | 1.58 | -1.71 | -84.4 | 1.27 |
| 11 | 1.58 | -1.88 | -83.92 | 1.38 |
| 12 | 1.58 | -2.15 | -82.89 | 1.7 |
| 13 | 1.33 | -2.29 | -84.56 | 1.96 |
| 14 | 1.3 | -2.36 | -74.79 | 2.24 |
| 15 | 1.54 | -2.45 | -75.18 | 2.48 |
| 16 | 1.54 | -2.76 | -74.97 | 2.64 |
| 17 | 1.39 | -2.97 | -75.31 | 2.8 |
| 18 | 1.23 | -3.13 | -74.36 | 3.89 |
| 19 | 1.37 | -3.78 | -70.43 | 5.64 |
参考实物图

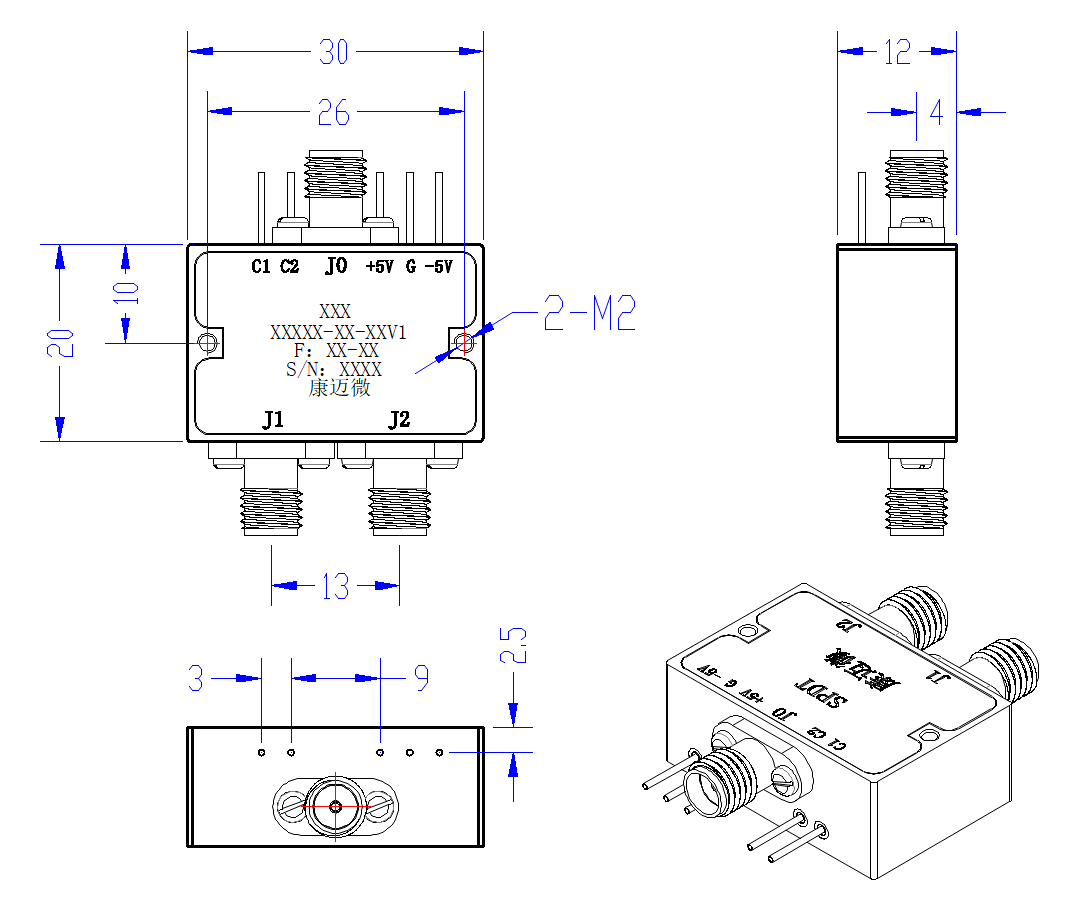

外形结构图（mm）

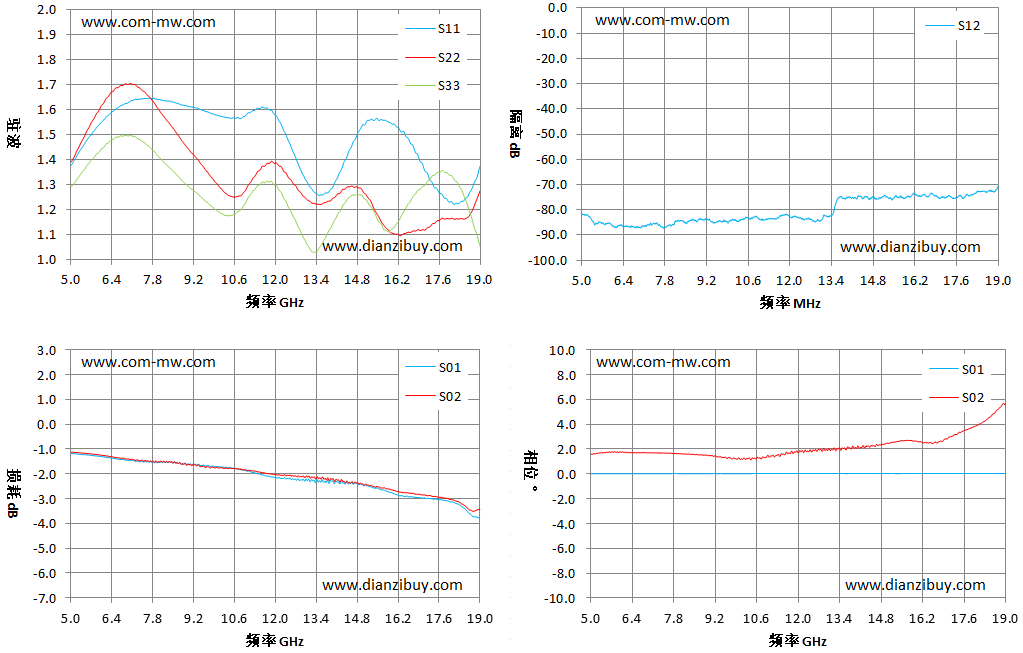

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
