产品
低噪声放大器
6~18GHz, 增益35dB, 噪声系数2dB, P-1dB功率10dBm
- DLNA8-6-18G-3480
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高增益，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±0.5 | ±1 | dB | |
| 噪声系数 | 2 | 2.2 | dB | |
| 驻波比 | 1.6 | 1.8 | ||
| P-1dB功率 | 10 | dBm | ||
| OIP3 | 20 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 60dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 | S22 | Gain dB | NF dB | P-1 dBm | Psat dBm |
|---|---|---|---|---|---|---|
| 5 | 1.41 | 1.37 | 36.01 | 2.45 | 14.27 | 16.99 |
| 6 | 1.32 | 1.07 | 37.23 | 1.69 | 14.88 | 17.73 |
| 7 | 1.54 | 1.07 | 37.35 | 1.6 | 15.18 | 18.13 |
| 8 | 1.54 | 1.08 | 37.51 | 1.51 | 14.89 | 18.23 |
| 9 | 1.56 | 1.13 | 37.77 | 1.43 | 14.81 | 18.21 |
| 10 | 1.37 | 1.16 | 38.05 | 1.61 | 15.07 | 17.98 |
| 11 | 1.23 | 1.15 | 37.89 | 1.53 | 15.2 | 17.63 |
| 12 | 1.28 | 1.14 | 37.48 | 1.74 | 14.96 | 17.3 |
| 13 | 1.3 | 1.24 | 37.25 | 1.81 | 14.87 | 17.12 |
| 14 | 1.21 | 1.37 | 37.19 | 1.72 | 14.99 | 17.11 |
| 15 | 1.14 | 1.54 | 36.99 | 1.86 | 14.44 | 16.37 |
| 16 | 1.13 | 1.45 | 37.14 | 1.96 | 13.94 | 16.38 |
| 17 | 1.27 | 1.21 | 37.43 | 1.97 | 14.2 | 16.02 |
| 18 | 1.55 | 1.25 | 37.39 | 2.11 | 14.09 | 16.28 |
| 19 | 1.67 | 1.4 | 36.82 | 2.32 | 14.71 | 16.36 |
参考实物图
外形结构图（mm）
·

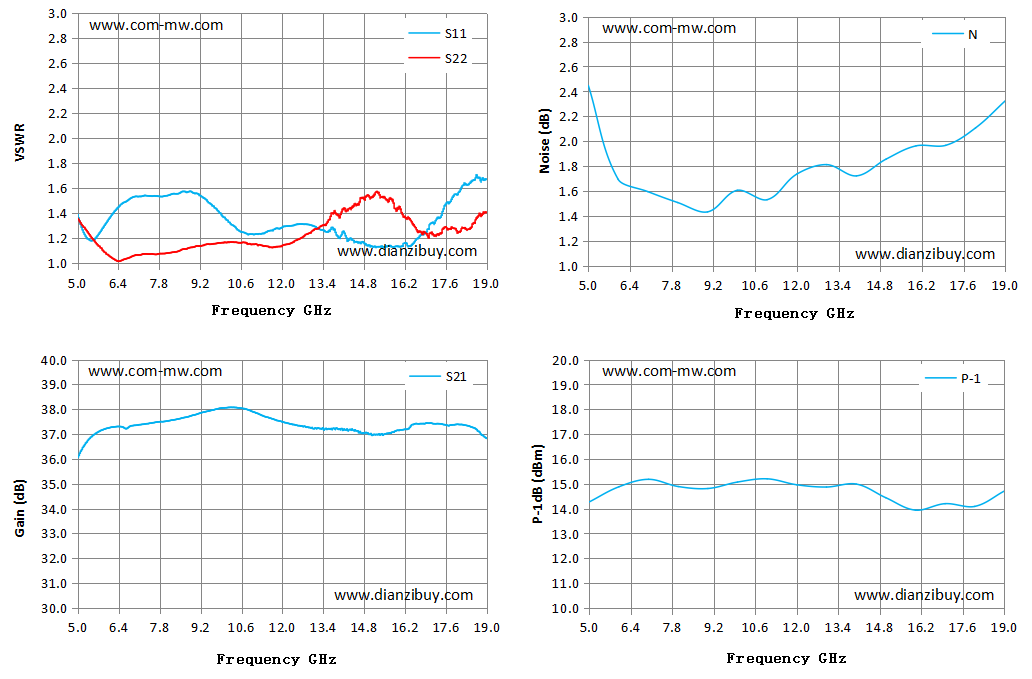

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
