电缆组件
DC~10GHz,半柔互联电缆组件,长度6000mm,N-J,N-K
- DCA8-NM6000NF4.2-2923
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高性价比半柔互联电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 10 | GHz | |
| 插入损耗 | DC-10 | 8.8 | 9.2 | dB | |
| 驻波 | DC-10 | 1.30 | 1.38 | dB |
其它参数
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 6000mm |
| 接口一 | N-J不锈钢螺母 |
| 接口二 | N-K铜镀镍 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
外形结构图
外形尺寸（mm）
| A | 6000 | mm | C1 | 20.0 | mm |
| B | 4.2 | mm | W1 | 21.4 | mm |
| T | 60 | mm |
典型功率曲线图
参考实物图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.03 | 1.03 | -0.21 |
| 0.71 | 1.03 | 1.02 | -2.06 |
| 1.43 | 1.04 | 1.01 | -2.95 |
| 2.14 | 1.04 | 1.02 | -3.68 |
| 2.86 | 1.05 | 1.03 | -4.3 |
| 3.57 | 1.04 | 1.04 | -4.82 |
| 4.29 | 1.03 | 1.07 | -5.36 |
| 5 | 1.05 | 1.08 | -5.85 |
| 5.71 | 1.09 | 1.04 | -6.28 |
| 6.43 | 1.11 | 1.05 | -6.71 |
| 7.14 | 1.13 | 1.07 | -7.15 |
| 7.86 | 1.12 | 1.07 | -7.56 |
| 8.57 | 1.14 | 1.1 | -7.92 |
| 9.29 | 1.16 | 1.16 | -8.27 |
| 10 | 1.2 | 1.18 | -8.64 |

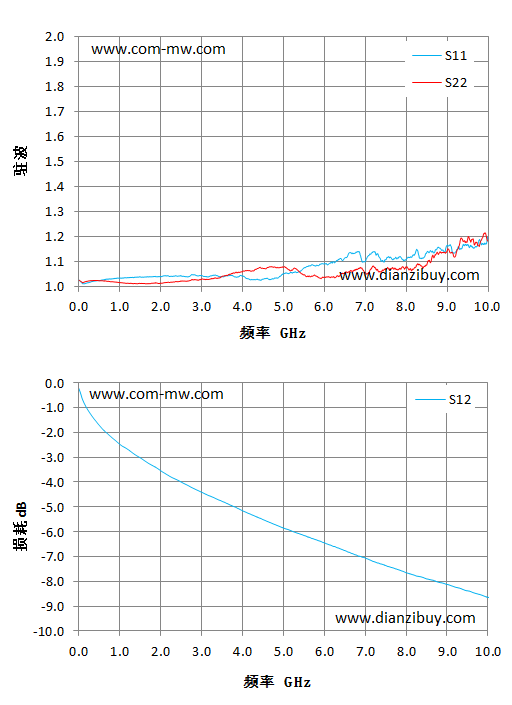

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于10mm |
