测向天线
工作频率一 2~6GHz,工作频率二 6~18GHz,垂直极化
- ZCX7-2-18G-2431
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带测向阵列天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率一 | 2 | ~ | 6 | GHz |
| 工作频率二 | 6 | ~ | 18 | GHz |
| 监测工作频率 | 2 | ~ | 18 | GHz |
| 增益一 | 5 | dBi | ||
| 增益二 | 5 | dBi | ||
| 监测天线增益 | 0 | dBi | ||
| 驻波比 | 2.0 | |||
| 单元幅度致性 | 1 | dB(RMS) | ||
| 单元相位致性 | 10 | °(RMS) | ||
| 开关增益 | 17 | dB | ||
| 噪声系数 | 9 | dB | ||
| 隔离度 | 40 | dB | ||
| 切换时间 | 500 | ns |
其它参数
| 极化方式 | 垂直极化 |
| 功率容量 | 0.5W设计保证 |
| 接口形式 | SMA-K（4路测向输出、1路监测输出、1路校准输入） |
| 接口材质 | 外壳304 |
| 展开外形尺寸 | 430*430*465.5mm不含支架 |
| 估算重量 | 15Kg |
| 表面 | 海灰色哑光 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -45~+75℃设计保证 |
| 测向体制 | 比幅测向 |
| 其它 | 控制方式：RS422控制；内置电子罗盘 |

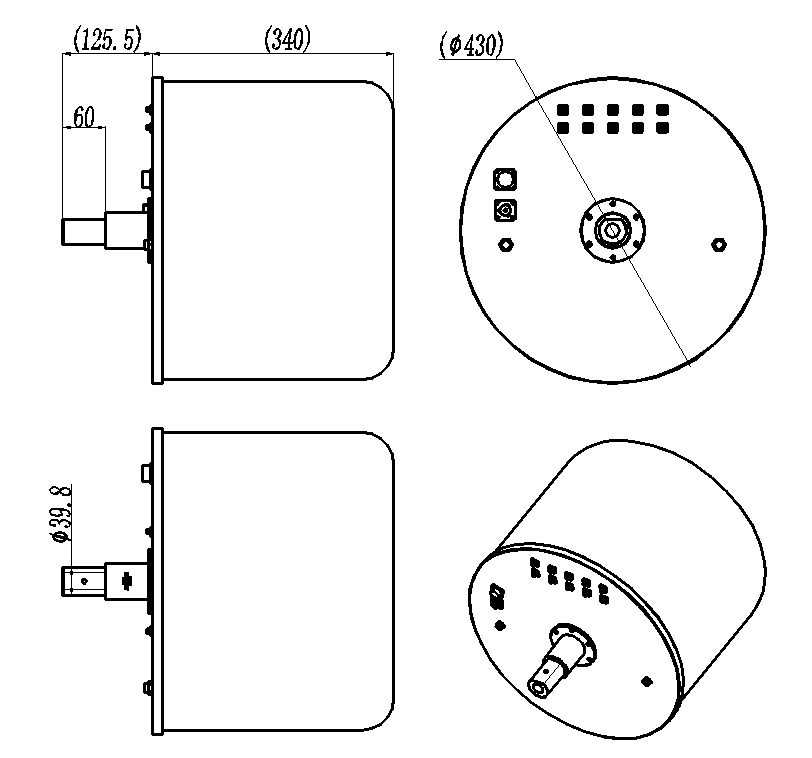

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

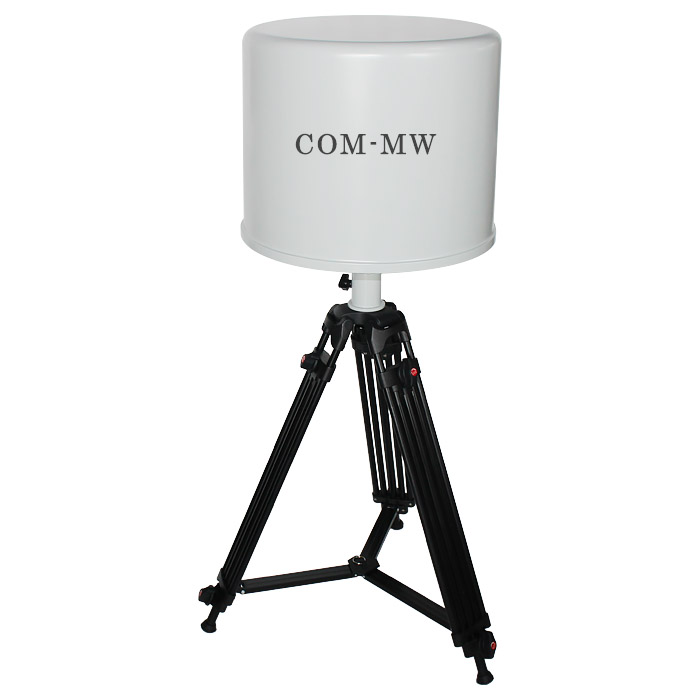

参考实物图
