功分器
1~650MHz,1W,2路,0°,表面贴装,替代型号ADP-2-1W+
- S0007+
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 低损耗。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 650 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | ADP-2-1W+ |
| ROHS | 满足 |
端口定义
| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 6 |

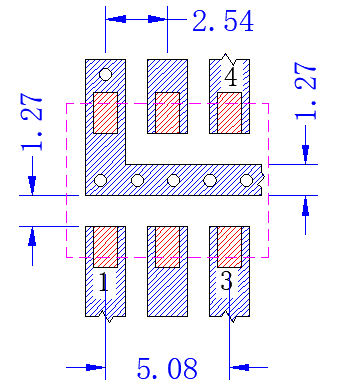

建议PCB布局图
典型测试数据
| Frequency MHz | S12 损耗 dB | S13 损耗 dB | S11 驻波 | S22 驻波 | S33 驻波 | XW 相位 ° | S23 隔离 dB |
| 1.00 | -3.30 | -3.31 | 1.10 | 1.22 | 1.22 | 0.05 | -23.45 |
| 47.00 | -3.16 | -3.17 | 1.05 | 1.07 | 1.06 | -0.06 | -30.56 |
| 94.00 | -3.18 | -3.20 | 1.07 | 1.06 | 1.06 | -0.18 | -28.37 |
| 140.00 | -3.21 | -3.22 | 1.09 | 1.06 | 1.06 | -0.26 | -26.77 |
| 186.00 | -3.25 | -3.25 | 1.10 | 1.06 | 1.05 | -0.33 | -25.29 |
| 233.00 | -3.25 | -3.27 | 1.11 | 1.05 | 1.05 | -0.34 | -24.17 |
| 279.00 | -3.29 | -3.30 | 1.12 | 1.04 | 1.04 | -0.43 | -23.28 |
| 326.00 | -3.31 | -3.33 | 1.14 | 1.05 | 1.04 | -0.46 | -22.59 |
| 372.00 | -3.33 | -3.36 | 1.15 | 1.05 | 1.03 | -0.53 | -22.23 |
| 418.00 | -3.35 | -3.39 | 1.16 | 1.04 | 1.02 | -0.50 | -22.14 |
| 465.00 | -3.37 | -3.41 | 1.15 | 1.03 | 1.01 | -0.60 | -22.15 |
| 511.00 | -3.39 | -3.45 | 1.13 | 1.01 | 1.02 | -0.65 | -22.42 |
| 557.00 | -3.42 | -3.48 | 1.11 | 1.02 | 1.03 | -0.67 | -23.20 |
| 604.00 | -3.45 | -3.53 | 1.08 | 1.04 | 1.06 | -0.70 | -24.38 |
| 650.00 | -3.50 | -3.60 | 1.05 | 1.08 | 1.09 | -0.70 | -26.25 |
参考实物图

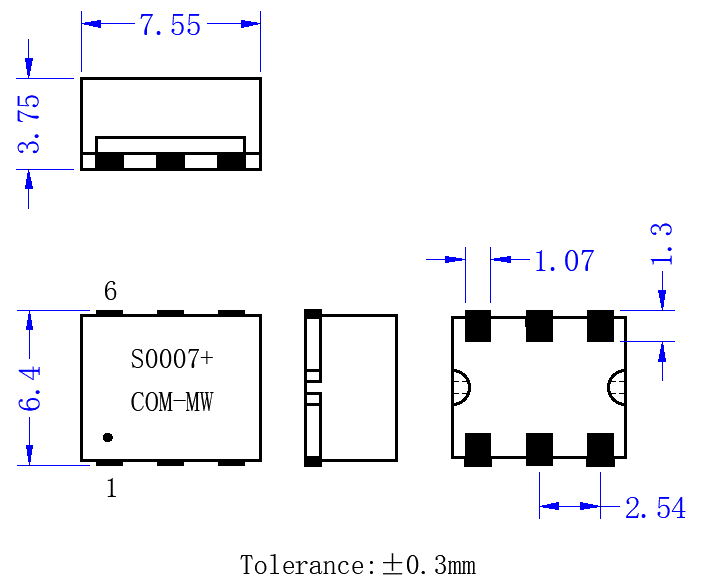

外形结构图（mm）

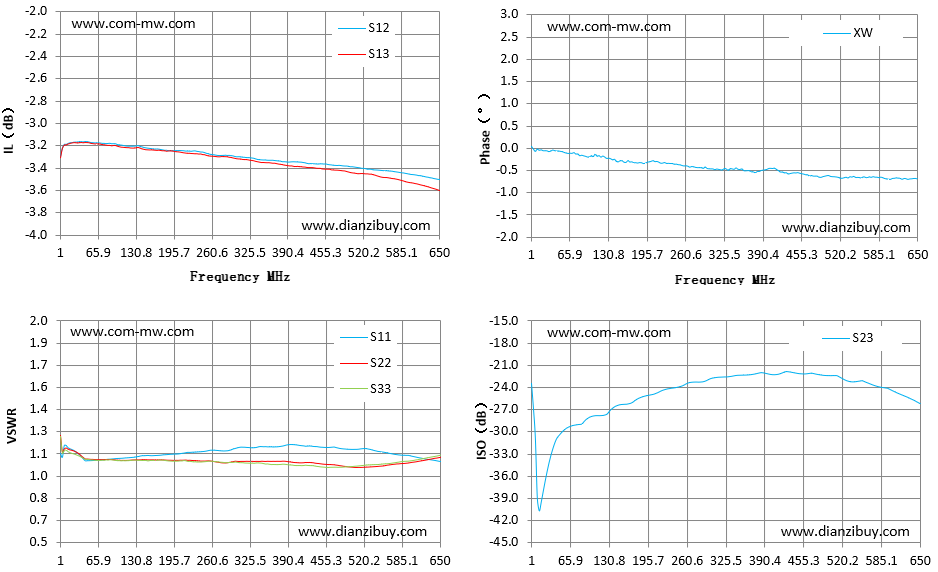

典型测试曲线图
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
