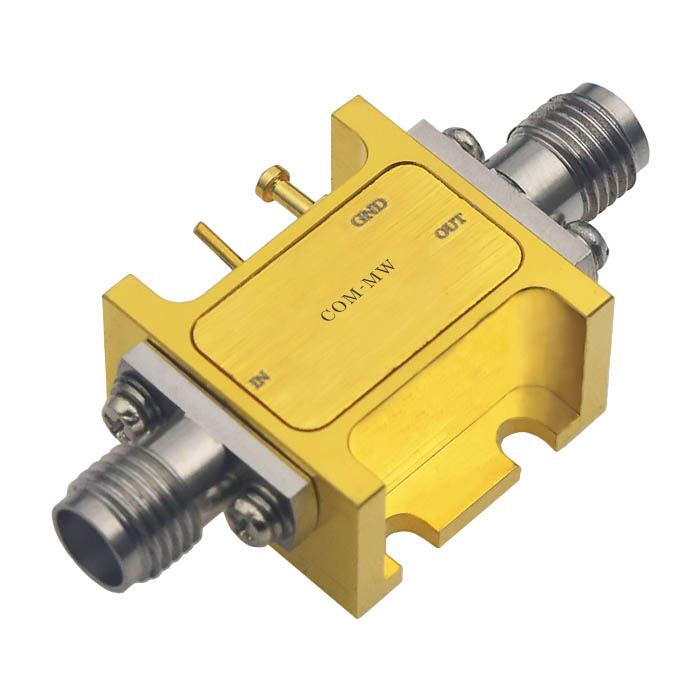

15~25GHz, 增益18dB, 噪声系数2.2dB, P-1dB功率3dBm, SMA
小体积,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 15 | ~ | 25 | GHz |
增益 | 18 | dB | ||
增益平坦度 | ±1.5 | dB | ||
噪声系数 | 2.2 | 2.8 | dB | |
驻波比 | 2 | 2.4 | ||
P-1dB功率 | 3 | dBm |
接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 100mA |
反向隔离 | 45dB |
工作温度 | -40~+70℃设计保证 |

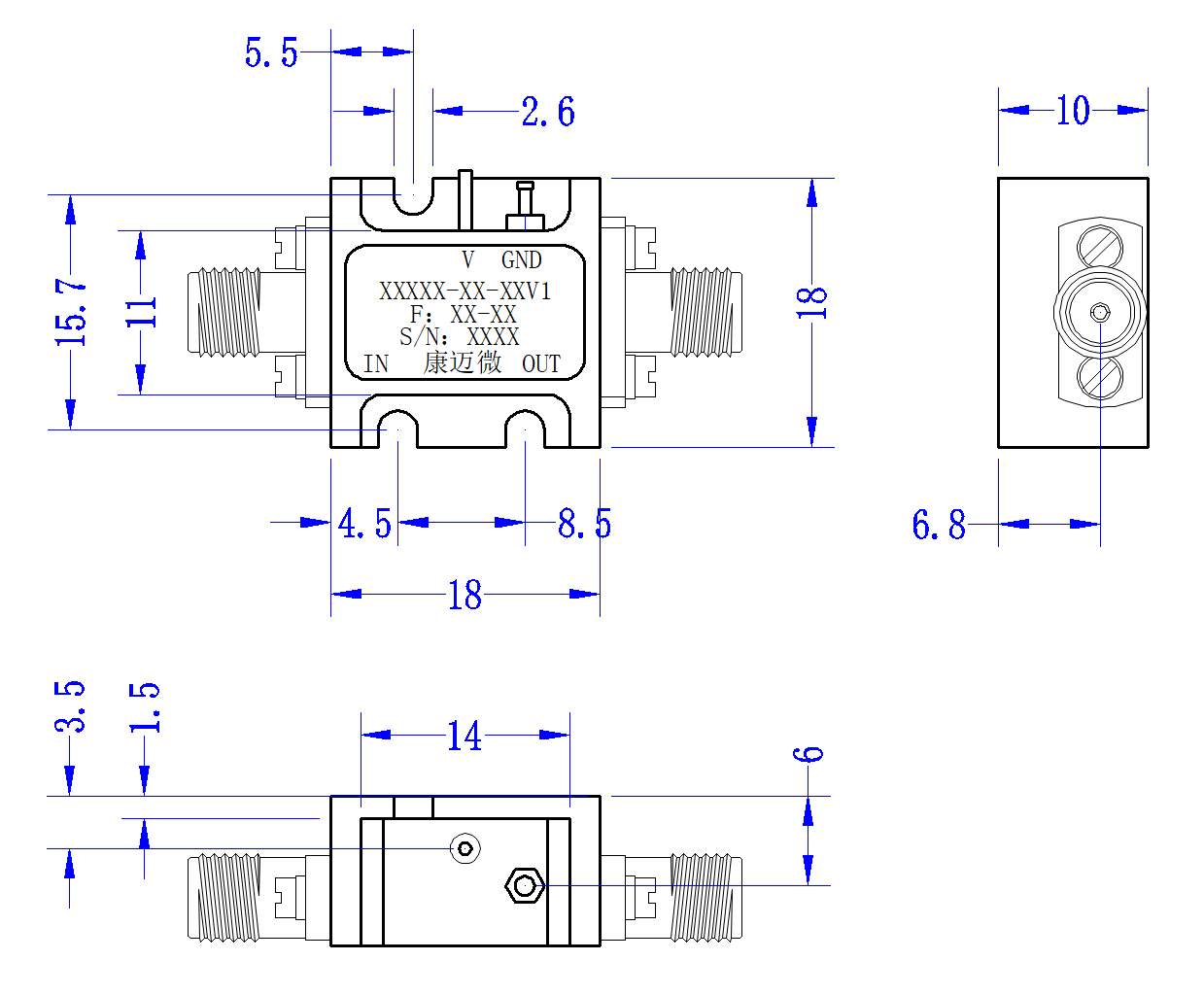

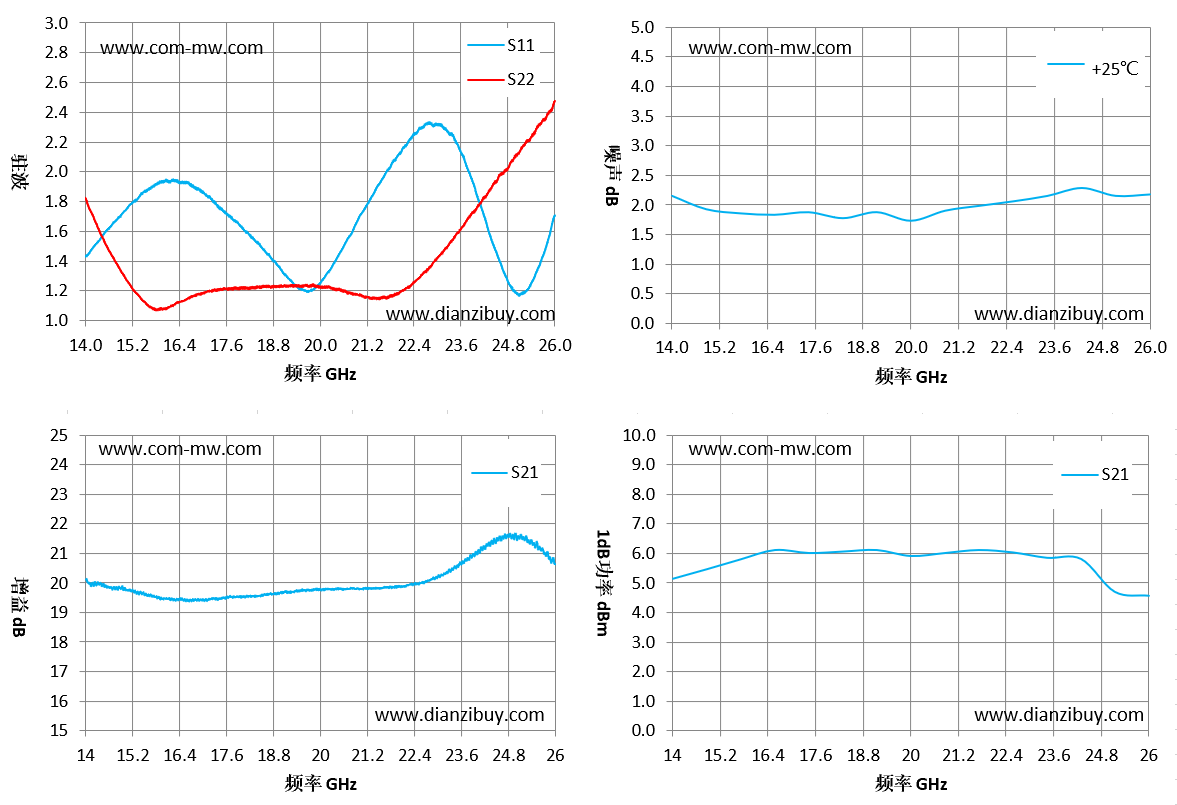

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | 噪声 dB | 1dB功率 dBm |
---|---|---|---|---|---|
14 | 1.43 | 1.83 | 20.1 | 2.15 | 5.14 |
14.86 | 1.69 | 1.36 | 19.83 | 1.93 | 5.46 |
15.71 | 1.9 | 1.09 | 19.54 | 1.86 | 5.79 |
16.57 | 1.93 | 1.14 | 19.39 | 1.83 | 6.1 |
17.43 | 1.76 | 1.21 | 19.44 | 1.88 | 6 |
18.29 | 1.55 | 1.22 | 19.54 | 1.78 | 6.05 |
19.14 | 1.3 | 1.23 | 19.67 | 1.88 | 6.1 |
20 | 1.25 | 1.23 | 19.75 | 1.74 | 5.9 |
20.86 | 1.62 | 1.18 | 19.79 | 1.9 | 6 |
21.71 | 2.01 | 1.15 | 19.83 | 1.98 | 6.1 |
22.57 | 2.3 | 1.3 | 19.98 | 2.06 | 6.02 |
23.43 | 2.23 | 1.56 | 20.52 | 2.15 | 5.84 |
24.29 | 1.62 | 1.86 | 21.29 | 2.28 | 5.8 |
25.14 | 1.18 | 2.16 | 21.57 | 2.15 | 4.7 |
26 | 1.71 | 2.48 | 20.61 | 2.17 | 4.57 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
