DC~18GHz, 带铠甲稳幅稳相, 1500mm, N-J, SMA-J
高性价比带铠甲稳幅稳相电缆组件。
指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
频率范围 | DC | ~ | 18 | GHz | |
插入损耗 | DC-2 | 0.65 | 0.89 | dB | |
插入损耗 | 2-6 | 1.06 | 1.35 | dB | |
插入损耗 | 6-12 | 1.52 | 1.68 | dB | |
插入损耗 | 12-18 | 1.86 | 2.03 | dB | |
驻波 | DC-2 | 1.04 | 1.38 | ||
驻波 | 2-6 | 1.07 | 1.38 | ||
驻波 | 6-12 | 1.08 | 1.38 | ||
驻波 | 12-18 | 1.21 | 1.38 |
电缆类别 | 带铠甲稳幅稳相电缆组件 |
长度 | 1500mm |
接口一 | N-J不锈钢螺母 |
接口二 | SMA-J不锈钢螺母 |
阻抗 | 50Ω |
工作温度 | -40~+65℃设计保证 |
存储温度 | -40~+65℃设计保证 |

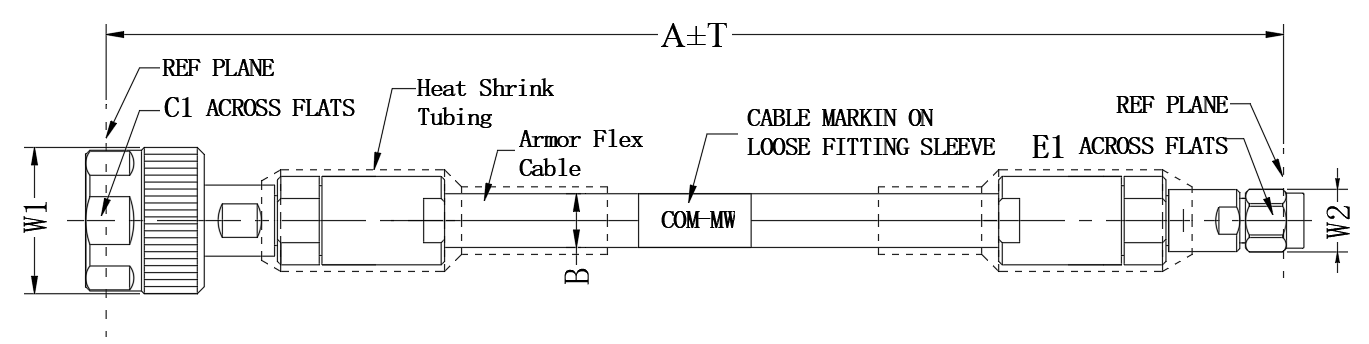

A | 1500 | mm | C1 | 19 | mm |
B | 4.2 | mm | E1 | 8.0 | mm |
T | 30 | mm | W1 | 20.2 | mm |
W2 | 8.9 | mm |
频率(MHz) | 插损(dB) | 输入驻波 | 输出驻波 |
100 | 0.01 | 1.03 | 1.02 |
1000 | 0.56 | 1.05 | 1.04 |
1500 | 0.86 | 1.06 | 1.05 |
2500 | 1.06 | 1.07 | 1.06 |
4000 | 1.16 | 1.08 | 1.08 |
5000 | 1.22 | 1.07 | 1.07 |
6000 | 1.30 | 1.08 | 1.09 |
7000 | 1.37 | 1.08 | 1.10 |
8000 | 1.41 | 1.09 | 1.11 |
9000 | 1.46 | 1.09 | 1.13 |
10000 | 1.52 | 1.10 | 1.14 |
12000 | 1.67 | 1.15 | 1.15 |
14000 | 1.83 | 1.18 | 1.16 |
16000 | 1.95 | 1.19 | 1.18 |
18000 | 1.99 | 1.20 | 1.19 |
1 | 建议安装半径大于80mm |
