低噪声放大器
0.009~3000MHz, 增益41dB, 噪声系数3dB, P-1dB功率15dBm, SMA
- DLNA8-0.009-3000-013
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.009 | ~ | 3000 | MHz |
| 增益 | 38 | 41 | dB | |
| 增益平坦度 | 3 | 5 | dB | |
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12~15V |
| 工作电流 | 300mA |
| 反向隔离 | 50dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F(MHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 0.009 | 17.1 | / | 1.05 | 1.33 | 41.1 |
| 400 | 18.9 | 2.42 | 1.35 | 1.14 | 44.6 |
| 800 | 19.2 | 2.39 | 1.34 | 1.06 | 45.1 |
| 1200 | 18.7 | 2.48 | 1.36 | 1.31 | 45.3 |
| 1600 | 18.2 | 2.74 | 1.61 | 1.54 | 44.6 |
| 2000 | 17.7 | 2.63 | 1.75 | 1.61 | 43.8 |
| 2400 | 17.1 | 2.79 | 1.55 | 1.66 | 42.9 |
| 2800 | 16.3 | 2.82 | 1.37 | 1.74 | 42.6 |
| 3200 | 15.8 | 2.95 | 1.73 | 1.74 | 42.1 |
| 3600 | 14.9 | 2.88 | 2.25 | 1.79 | 41.8 |
| 4000 | 14 | 3.06 | 2.27 | 1.79 | 41.9 |

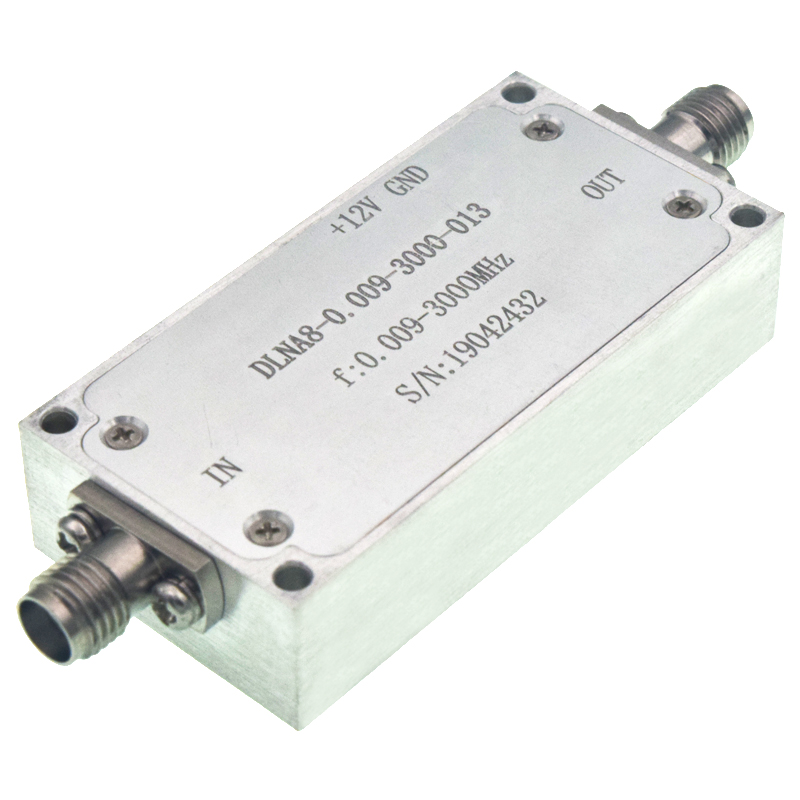

参考实物图
外形结构图（mm）

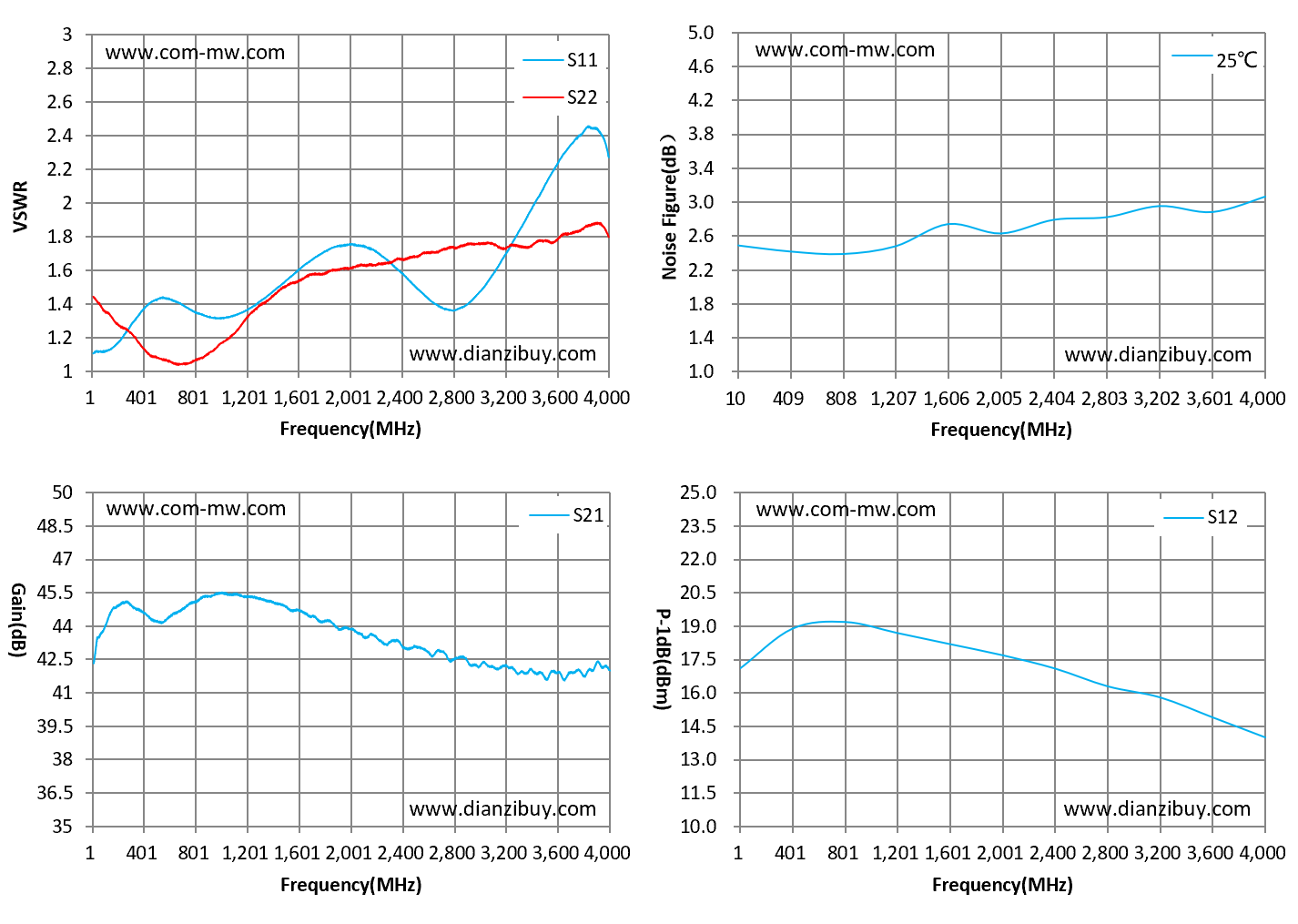

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
