产品
耦合器
500~3000MHz, 耦合度15.5dB, 表面贴装, 100W, 代替BDCH-15-33+
- C0029
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 500 | ~ | 3000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 14.5 | 15.5 | 16.5 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 100W@+85℃ |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 代替BDCH-15-33+ |
端口定义
| 输入端口 | 3 | 4 | 1 | 2 |
| 输出端口 | 4 | 3 | 2 | 1 |
| 正向耦合端口 | 1 | 2 | 3 | 4 |
| 反向耦合端口 | 2 | 1 | 4 | 3 |
| 接地端口 | 底部接地 | 底部接地 | 底部接地 | 底部接地 |

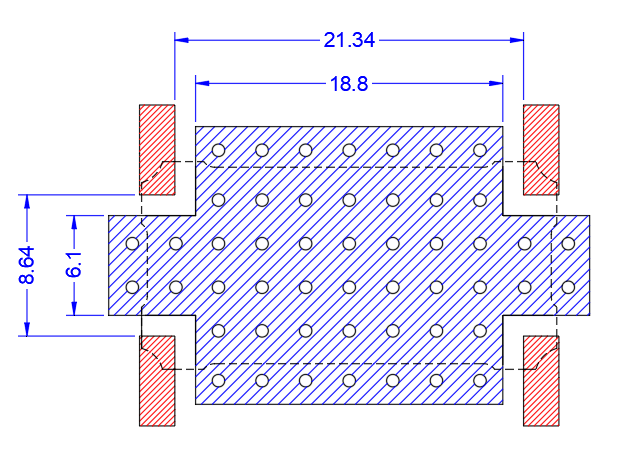

建议PCB布局图
典型测试曲线图

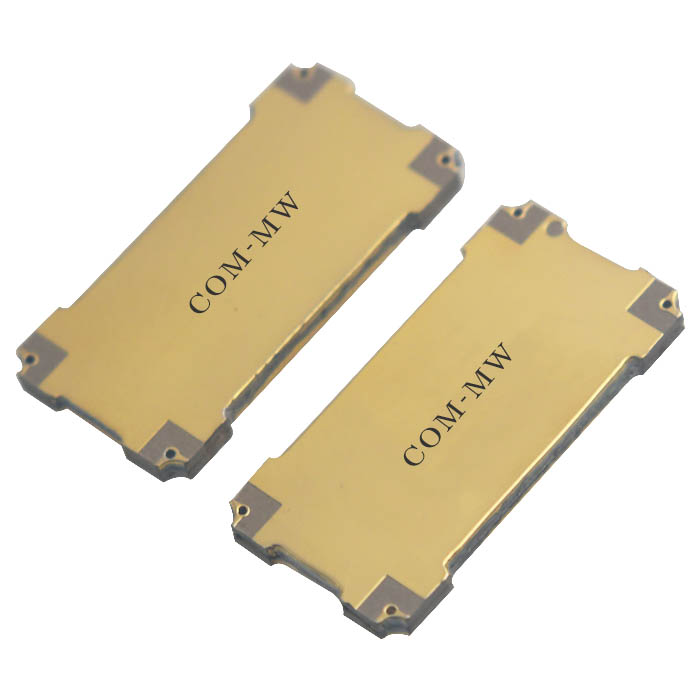

参考实物图
外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 耦合 dB | S12 隔离 dB |
|---|---|---|---|---|---|
| 300 | 1.09 | 1.08 | -0.06 | -22.39 | -53.29 |
| 507 | 1.14 | 1.13 | -0.1 | -17.08 | -44.75 |
| 714 | 1.16 | 1.18 | -0.15 | -14.92 | -38.34 |
| 921 | 1.12 | 1.16 | -0.17 | -15.17 | -36.53 |
| 1129 | 1.06 | 1.1 | -0.17 | -15.85 | -35.38 |
| 1336 | 1.07 | 1.01 | -0.18 | -16.01 | -35.46 |
| 1543 | 1.14 | 1.12 | -0.22 | -15.42 | -34.93 |
| 1750 | 1.18 | 1.21 | -0.26 | -14.86 | -34.39 |
| 1957 | 1.18 | 1.26 | -0.28 | -14.91 | -34.06 |
| 2164 | 1.12 | 1.21 | -0.27 | -15.57 | -34.42 |
| 2371 | 1.06 | 1.08 | -0.28 | -16.16 | -34.46 |
| 2579 | 1.12 | 1.05 | -0.32 | -15.79 | -34.15 |
| 2786 | 1.15 | 1.17 | -0.35 | -15.09 | -34.39 |
| 2993 | 1.13 | 1.25 | -0.36 | -15.05 | -34.06 |
| 3200 | 1.11 | 1.24 | -0.37 | -16.33 | -34.42 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
