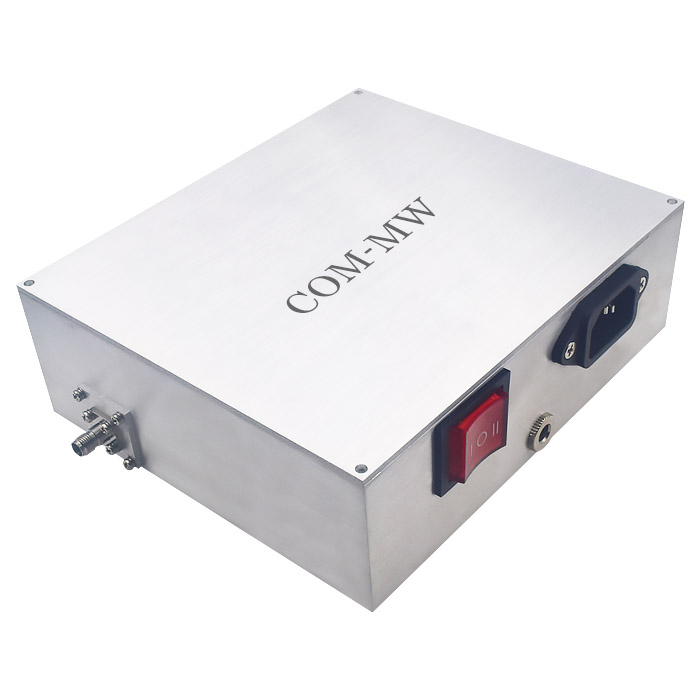

26.5~40GHz, 增益35dB, 噪声系数5.5dB, P-1dB功率15dBm, 2.92
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 26.5 | ~ | 40 | GHz |
增益 | 35 | dB | ||
增益平坦度 | ±3 | dB | ||
噪声系数 | 5.5 | dB | ||
驻波比 | 2.6 | |||
P-1dB功率 | 15 | dBm | ||
最大输入功率 | 15 | dBm |
接口形式 | 2.92-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +220V&12V |
工作温度 | -20~+60℃设计保证 |
质量等级 | 工业级 |
其它 | 1、电池供电工作时间大概6-10小时,取决于电池容量及放大器功耗。2、直流供电电压由用电器件决定。3、开关默认掷为空挡,只能控制220V和电池盒,直流供电没有开关。 4、电池更换需要拆卸电池盖螺钉。 |
供电方式1 | 220V供电,标准AC接口,12-15V/5W输出 |
供电方式2 | 10节5号普通电池供电,12-15V输出 |
供电方式3 | 直流供电,接口DC5.5mm(外径 )*2.5mm(内孔径) |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
如果放大器直接连接天线,要做静电防护或加限幅器保护;
