1~18GHz,单刀四掷 ,吸收式,80ns,SMA
- DSW8-4R1-18G-4224
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 3.2 | 4.3 | dB | |
| 隔离度 | 60 | dB | ||
| 驻波比 | 2.2 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 80ns |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 承受功率 | 0.5W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 50mA@-5V；100mA@+5V |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
真值表
端口定义
| 公共端口 | J0 |
| 分路端口 | J1-J4 |
典型测试数据
| Frequency GHz | S00 VSWR | S11 VSWR | S01 IL dB | S12 ISO dB | S02 Phase ° |
| 0.01 | 2641.23 | 3489.13 | -61.65 | -85.79 | -34.65 |
| 1.43 | 1.48 | 1.43 | -1.63 | -73.28 | 23.75 |
| 2.86 | 1.30 | 1.36 | -1.74 | -86.48 | 45.23 |
| 4.29 | 1.68 | 1.76 | -1.87 | -87.44 | 67.38 |
| 5.71 | 1.67 | 1.61 | -2.04 | -86.87 | 89.89 |
| 7.14 | 1.73 | 1.52 | -2.32 | -86.60 | 112.41 |
| 8.57 | 1.83 | 1.45 | -2.80 | -85.04 | 133.56 |
| 10.00 | 1.82 | 1.90 | -2.67 | -83.62 | 154.51 |
| 11.43 | 1.61 | 1.22 | -2.77 | -80.93 | 179.43 |
| 12.86 | 1.89 | 1.52 | -3.25 | -80.55 | -157.53 |
| 14.29 | 1.64 | 1.25 | -3.36 | -73.87 | -133.27 |
| 15.71 | 1.86 | 1.73 | -3.81 | -72.56 | -113.02 |
| 17.14 | 1.38 | 1.31 | -3.76 | -72.70 | -86.16 |
| 18.57 | 1.37 | 1.45 | -4.65 | -71.69 | -55.33 |
| 20.00 | 2.77 | 1.93 | -8.54 | -74.68 | -18.21 |

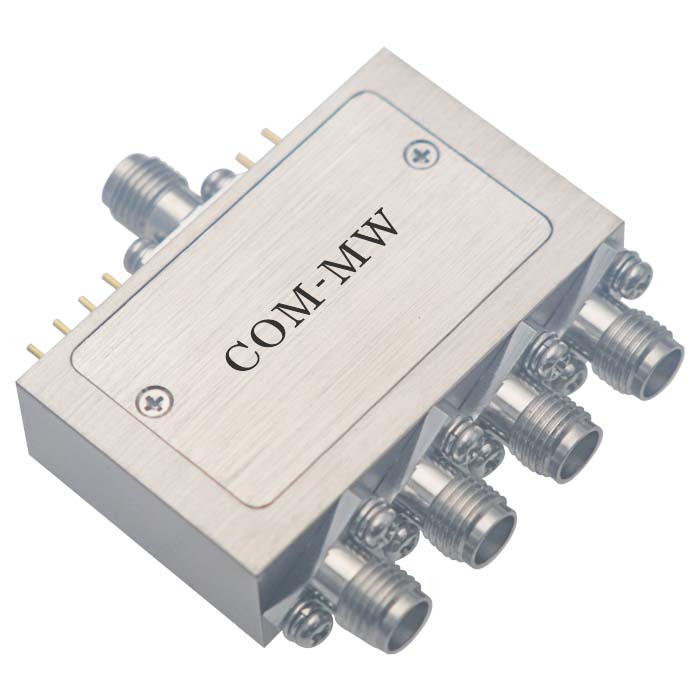

参考实物图

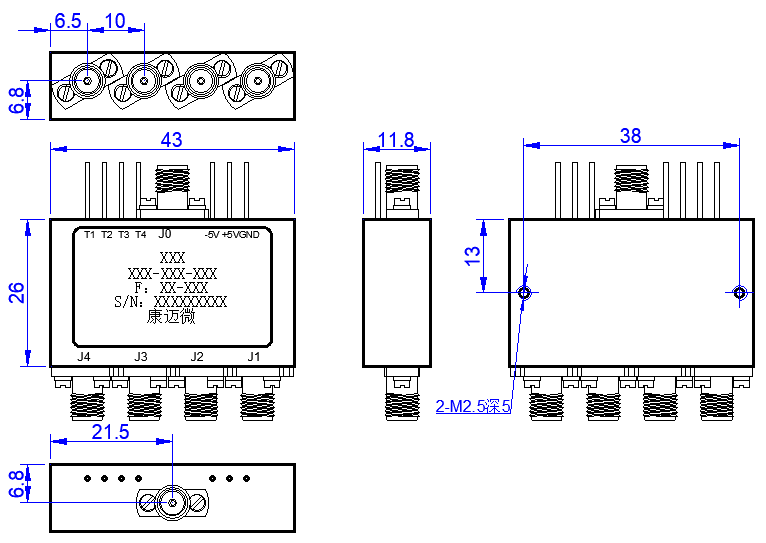

外形结构图（mm）

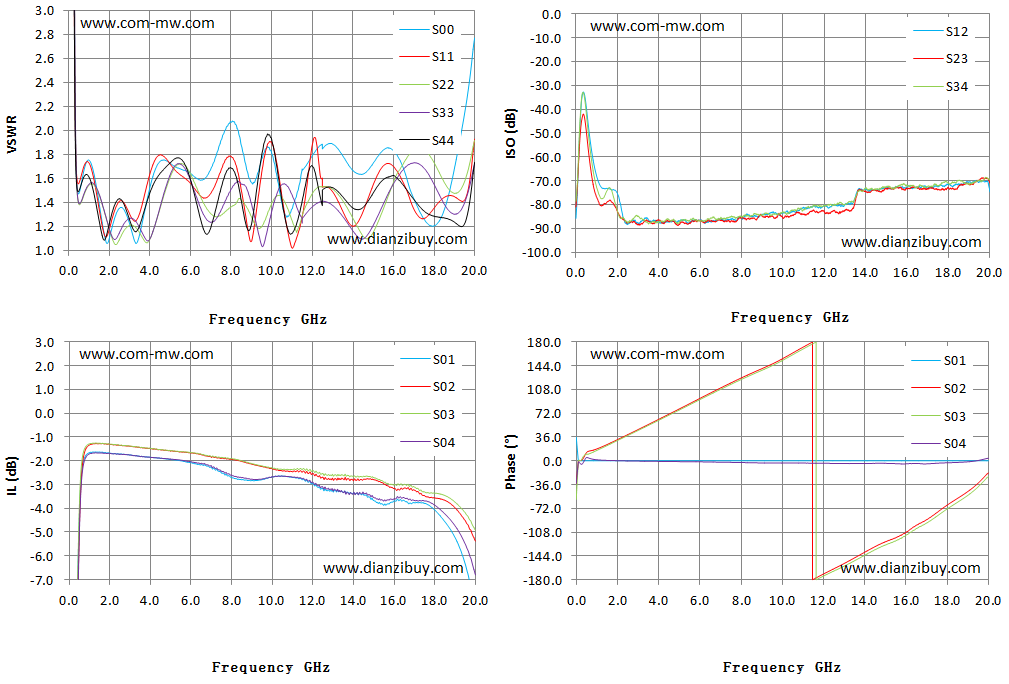

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
