产品
混频器
射频频率 6~26GHz,变频损耗 9dB,SMA
- DM8-6-26G-9199
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
双平衡混频器，无源
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 射频频率 | 6 | ~ | 26 | GHz |
| 本振频率 | 6 | ~ | 26 | GHz |
| 中频频率 | DC | ~ | 6 | GHz |
| 变频损耗 | 9 | dB | ||
| 本振输入功率 | 15 | dB | ||
| 射频输入P-1dB | +11 | dBm | ||
| IIP3 | +20 | dBm | ||
| 本振射频隔离 | 45 | dB | ||
| 本振中频隔离 | 25 | dB | ||
| 射频中频隔离 | 30 | dB |
其它参数
| 阻抗 | 50Ω |
| 接口形式 | SMA-F or K |
| 工作温度 | -40~+65℃设计保证 |
典型测试数据
| Frequency GHz | IF:1M IL dB | IF:401M IL dB | LO-IF ISO dB | LO-RF ISO dB | RF-IF ISO dB | IF:1M P-1in dBm | IF:401M P-1in dBm |
| 6.00 | -6.54 | -6.50 | -19.10 | -37.00 | -19.60 | 8.50 | 8.20 |
| 7.43 | -5.80 | -5.90 | -20.40 | -40.50 | -25.50 | 7.70 | 8.30 |
| 8.86 | -5.30 | -5.30 | -21.40 | -50.00 | -32.70 | 8.30 | 8.60 |
| 10.29 | -5.80 | -6.00 | -24.60 | -59.20 | -42.10 | 10.20 | 10.10 |
| 11.71 | -5.60 | -5.90 | -26.70 | -57.60 | -40.60 | 11.30 | 11.40 |
| 13.14 | -6.80 | -7.20 | -28.90 | -51.50 | -36.80 | 10.70 | 10.60 |
| 14.57 | -7.70 | -8.20 | -27.90 | -54.50 | -36.00 | 12.30 | 12.10 |
| 16.00 | -7.90 | -8.30 | -28.10 | -59.20 | -38.10 | 14.00 | 12.20 |
| 17.43 | -7.50 | -7.30 | -26.10 | -56.60 | -38.10 | 13.80 | 11.60 |
| 18.86 | -6.60 | -6.60 | -26.90 | -52.00 | -34.90 | 13.30 | 12.10 |
| 20.29 | -6.80 | -7.30 | -24.10 | -46.60 | -30.40 | 11.00 | 11.00 |
| 21.71 | -8.00 | -9.00 | -24.20 | -47.00 | -29.40 | 8.20 | 10.40 |
| 23.14 | -8.70 | -8.60 | -25.60 | -50.00 | -33.10 | 11.00 | 10.70 |
| 24.57 | -9.00 | -8.50 | -26.50 | -49.40 | -31.90 | 13.00 | 11.80 |
| 26.00 | -8.00 | -7.60 | -32.30 | -55.90 | -41.90 | 11.40 | 11.80 |

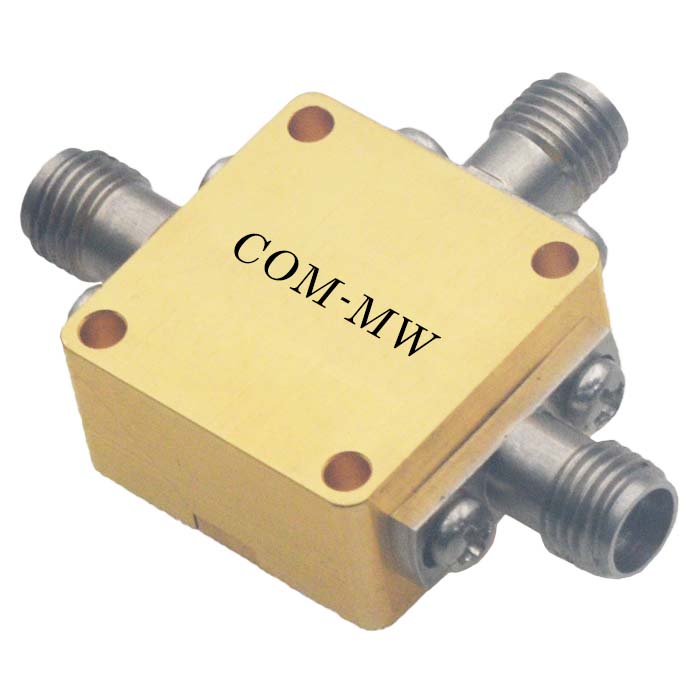

参考实物图

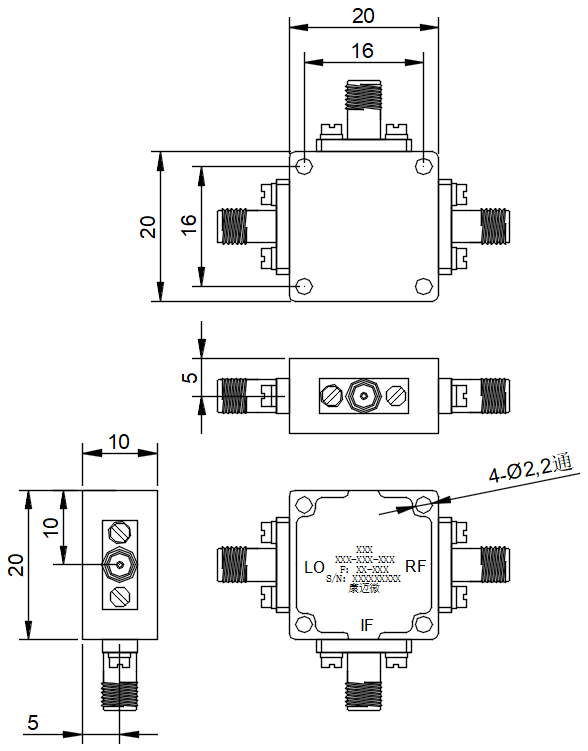

外形结构图（mm）

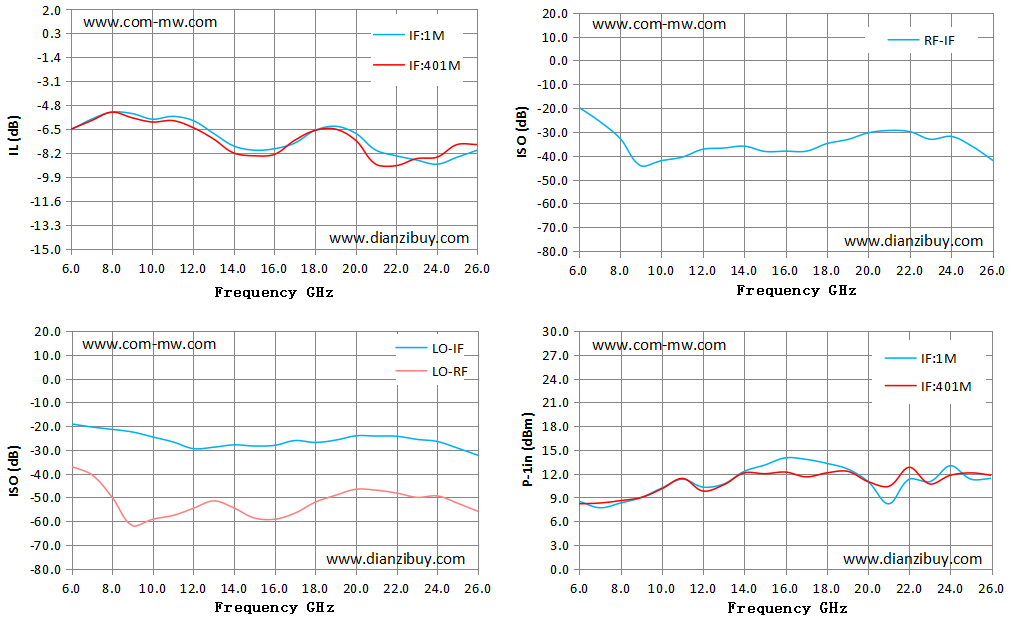

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
