滤波器
通带频率19.97~20.03GHz, DC-19.89GHz≥40dBc, 20.11GHz≥40dBc, SMA
- ZBF8-C20-0.06G-3098
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 19.97 | ~ | 20.03 | GHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带外抑制 | DC-19.89 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 20.11 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 带宽 | -1dB≥60MHz |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| Frequency GHz | S22 驻波 | S33 驻波 | S12 损耗 dB |
|---|---|---|---|
| 19.6 | 290.31 | 278.16 | -92.44 |
| 19.64 | 123.24 | 137.85 | -79.02 |
| 19.69 | 129.78 | 475.73 | -84.11 |
| 19.73 | 290.75 | 30013.91 | -80.6 |
| 19.77 | 167.15 | 206.93 | -82.91 |
| 19.81 | 88.27 | 112.84 | -72.48 |
| 19.86 | 81.14 | 148.58 | -58.69 |
| 19.9 | 47.44 | 74.12 | -42.56 |
| 19.94 | 8.28 | 11.74 | -16.64 |
| 19.99 | 1.09 | 1.08 | -1.74 |
| 20.03 | 1.8 | 1.74 | -3.38 |
| 20.07 | 26.6 | 33.59 | -31.94 |
| 20.11 | 63.67 | 136.03 | -50.05 |
| 20.16 | 72.34 | 131.63 | -65.92 |
| 20.2 | 93.08 | 117.67 | -70 |
参考实物图

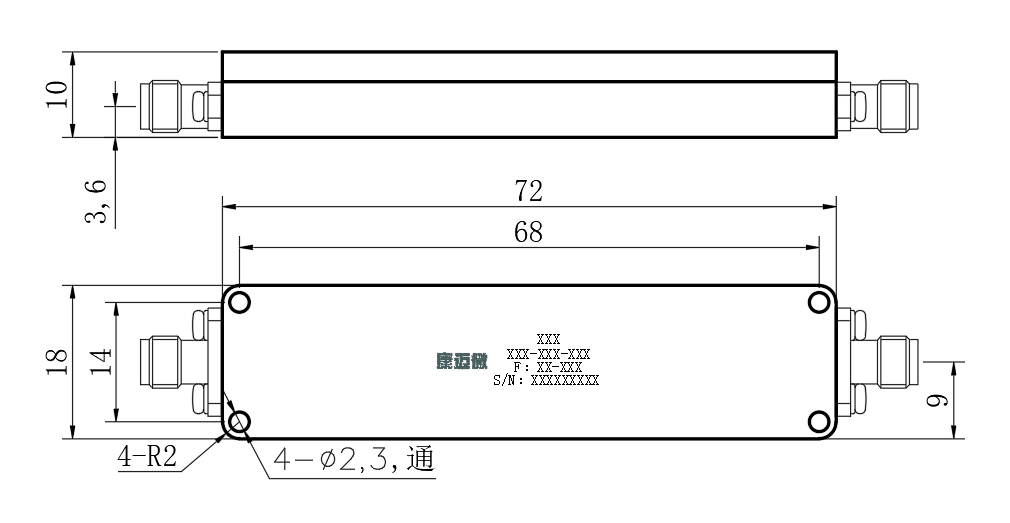

外形结构图（mm）

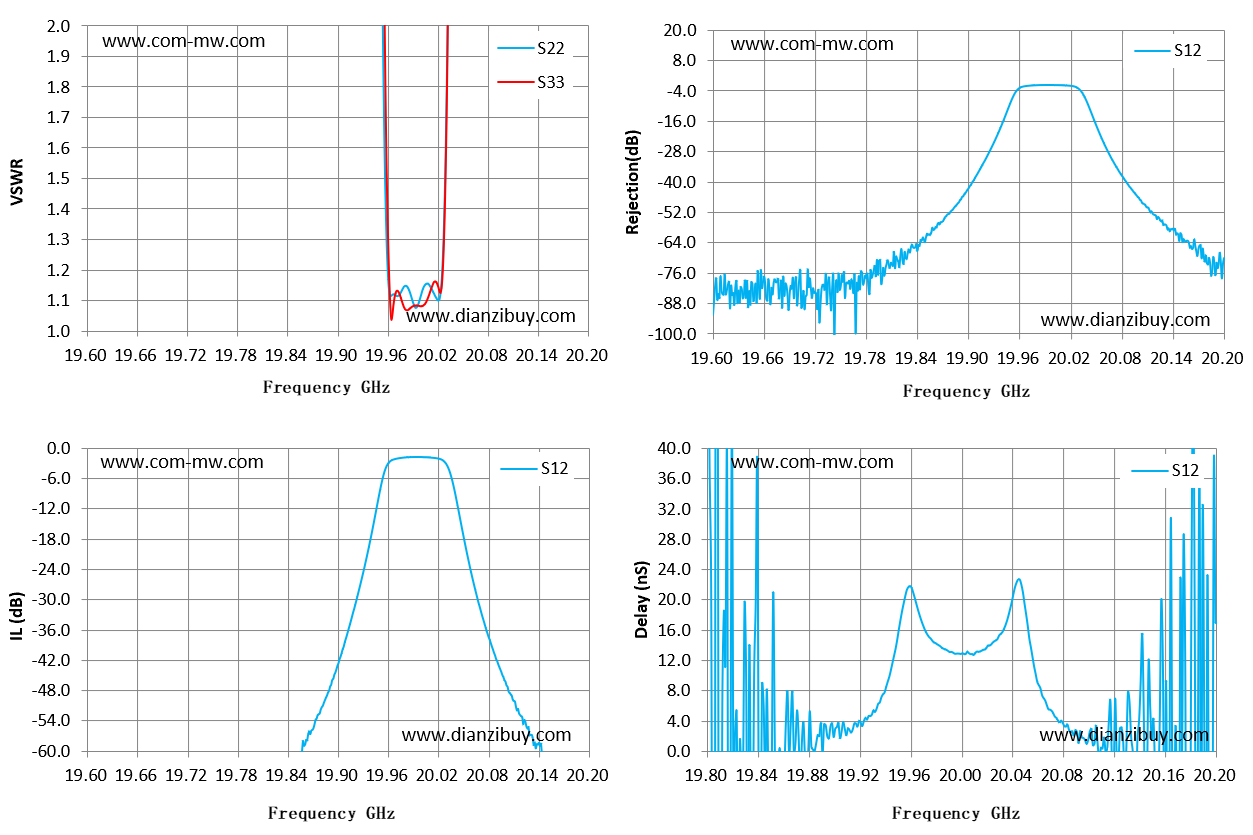

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
