巴伦
650~4000MHz,1：1巴伦,表面贴装,替代型号TC1-1-43+
- T0132+
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
| 1 | 宽带，低损耗。 |
| 2 | 实现单端信号与差分信号的相互转换、阻抗匹配。 |
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 650 | ~ | 4000 | MHz |
| 插入损耗 | 1.7 | 3 | dB | |
| 回波损耗 | 4 | 9 | dB | |
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 3 | ° |
其它参数
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.25W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | TC1-1-43+ |
| ROHS | 满足 |
端口定义
| 初级（圆点位） | 非平衡端口 | 6 |
| 初级 | 接地端口 | 4 |
| 次级（圆点位） | 平衡端口 | 1 |
| 次级 | 平衡端口 | 3 |

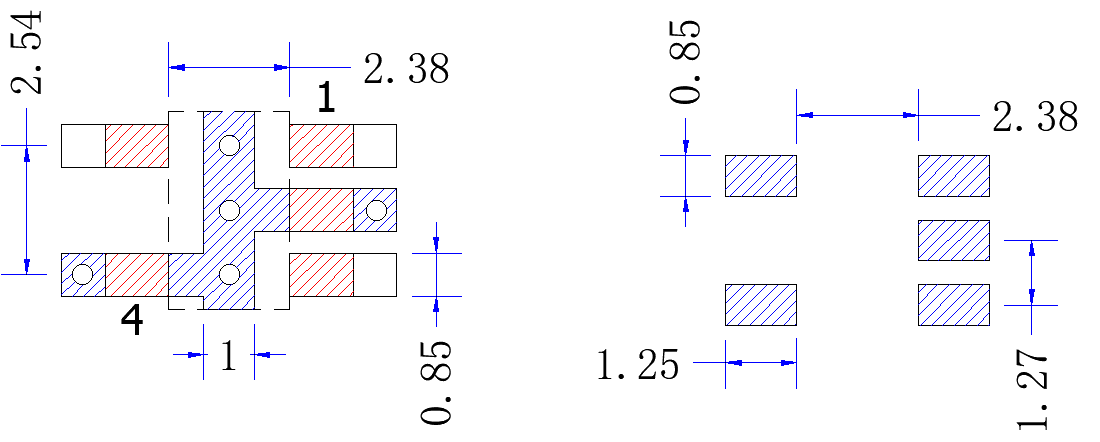

建议PCB布局图
典型测试数据
| Frequency MHz | IL dB | RL dB | AU dB | PU ° |
| 650.00 | -0.60 | -17.73 | 1.14 | -2.02 |
| 889.00 | -0.69 | -15.78 | 1.01 | -1.63 |
| 1129.00 | -0.79 | -13.99 | 0.82 | -1.05 |
| 1368.00 | -0.94 | -12.29 | 0.63 | -0.39 |
| 1607.00 | -1.11 | -10.70 | 0.46 | 0.35 |
| 1846.00 | -1.28 | -9.65 | 0.32 | 0.78 |
| 2086.00 | -1.48 | -8.78 | 0.17 | 1.25 |
| 2325.00 | -1.70 | -7.98 | 0.03 | 1.71 |
| 2564.00 | -1.84 | -7.50 | -0.06 | 1.86 |
| 2804.00 | -1.95 | -7.27 | -0.15 | 1.78 |
| 3043.00 | -1.98 | -7.33 | -0.23 | 1.35 |
| 3282.00 | -1.89 | -7.96 | -0.28 | 0.74 |
| 3521.00 | -1.71 | -9.23 | -0.31 | -0.12 |
| 3761.00 | -1.50 | -11.75 | -0.30 | -1.38 |
| 4000.00 | -1.34 | -17.13 | -0.29 | -2.91 |
参考实物图
外形结构图（mm）
功能示意图
典型测试曲线图
注意事项
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
