双工器
通带频率一 DC~1GHz,通带频率二 1.2~6GHz,SMA
- ZCB4-L0-6G-840
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 1 | GHz |
| 通带频率二 | / | / | 1.2 | ~ | 6 | GHz |
| 通带一损耗 | / | / | 3 | dB | ||
| 通带二损耗 | / | / | 3 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 通带一抑制度 | 1.2-6 | GHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-1 | GHz≥ | 40 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S44 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.10 | 1.11 | 1.10 | 655.95 | -0.04 | -74.04 | -0.04 | -74.04 | 1.68 | -0.05 |
| 0.53 | 1.11 | 1.12 | 1.12 | 15561.12 | -0.24 | -56.14 | -0.24 | -56.14 | 1.96 | 0.69 |
| 1.03 | 2.53 | 3.97 | 2.54 | 37.70 | -1.84 | -63.58 | -1.84 | -63.58 | 8.87 | 0.34 |
| 1.52 | 1.59 | 87.59 | 1.56 | 1.56 | -88.37 | -0.80 | -88.37 | -0.80 | 2.17 | 1.07 |
| 2.02 | 1.24 | 167.61 | 1.23 | 1.28 | -91.23 | -0.50 | -91.23 | -0.50 | -36.60 | 0.59 |
| 2.52 | 1.67 | 122.36 | 1.69 | 1.66 | -93.57 | -0.78 | -93.57 | -0.78 | 33.87 | 0.43 |
| 3.02 | 1.61 | 87.76 | 1.61 | 1.60 | -87.67 | -0.75 | -87.67 | -0.75 | 93.60 | 0.38 |
| 3.52 | 1.22 | 75.11 | 1.21 | 1.16 | -108.59 | -0.58 | -108.59 | -0.58 | 24.21 | 0.37 |
| 4.01 | 1.31 | 59.04 | 1.29 | 1.33 | -72.59 | -0.69 | -72.59 | -0.69 | 1.97 | 0.37 |
| 4.51 | 1.82 | 115.10 | 1.81 | 1.74 | -89.97 | -1.04 | -89.97 | -1.04 | -7.92 | 0.32 |
| 5.01 | 1.35 | 245.91 | 1.37 | 1.34 | -97.36 | -0.80 | -97.36 | -0.80 | -41.96 | 0.34 |
| 5.51 | 1.28 | 2955.51 | 1.29 | 1.27 | -96.89 | -0.82 | -96.89 | -0.82 | 28.71 | 0.35 |
| 6.00 | 1.51 | 245.40 | 1.51 | 1.43 | -92.24 | -1.02 | -92.24 | -1.02 | 10.34 | 0.37 |
| 6.50 | 2.47 | 160.44 | 2.44 | 2.24 | -92.28 | -1.94 | -92.28 | -1.94 | 12.74 | 0.38 |
| 7.00 | 4.72 | 147.20 | 4.83 | 3.89 | -85.24 | -3.92 | -85.24 | -3.92 | 2.04 | 0.32 |
外形结构图（mm）

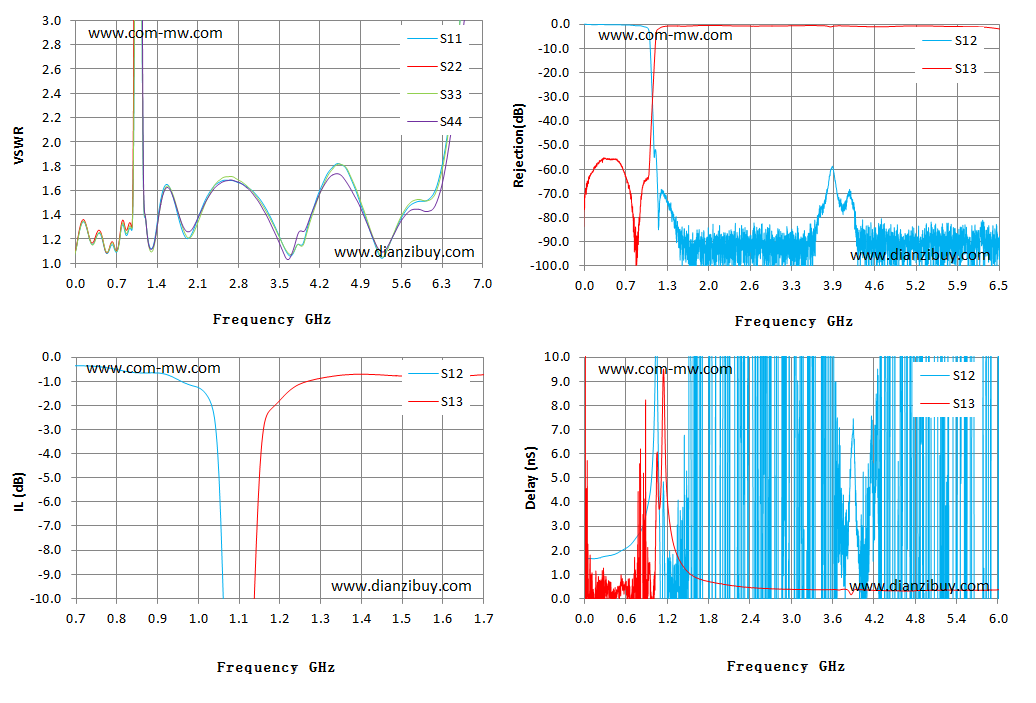

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
