产品
滤波器
阻带频率925~960MHz, ≥70dB, 通带频率DC~915MHz, 970~3000MHz, N
- K6-925-960-10N70150M-001
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 925 | ~ | 960 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 915 | MHz | |
| 通带频率 | 970 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -140dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 850 | -0.27 | 1.55 |
| 915 | -1.93 | 1.29 |
| 920 | -13.57 | 14.77 |
| 925 | -95.23 | 44.26 |
| 930 | -93.10 | 34.17 |
| 934 | -88.80 | 33.06 |
| 938 | -77.71 | 30.95 |
| 942 | -75.21 | 36.63 |
| 946 | -79.97 | 42.03 |
| 950 | -78.18 | 39.47 |
| 956 | -81.79 | 30.82 |
| 960 | -89.27 | 44.56 |
| 965 | -13.85 | 15.05 |
| 970 | -2.21 | 1.25 |
| 1050 | -0.39 | 1.52 |
参考实物图

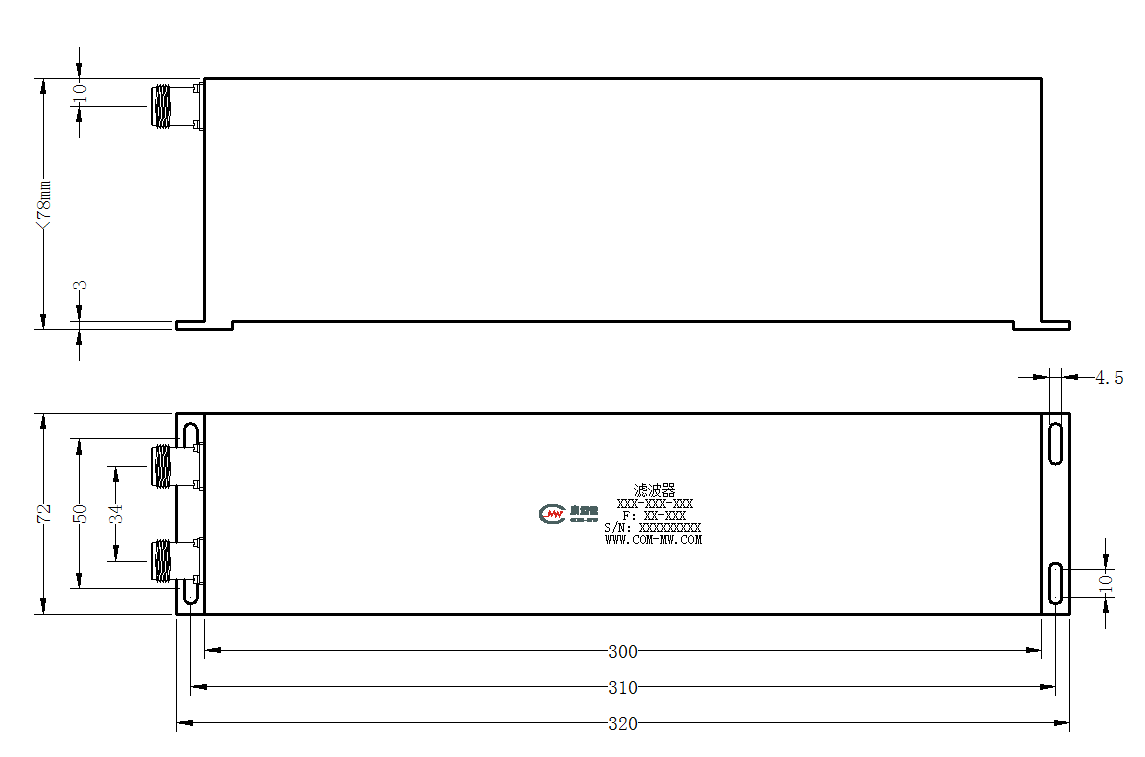

外形结构图（mm）

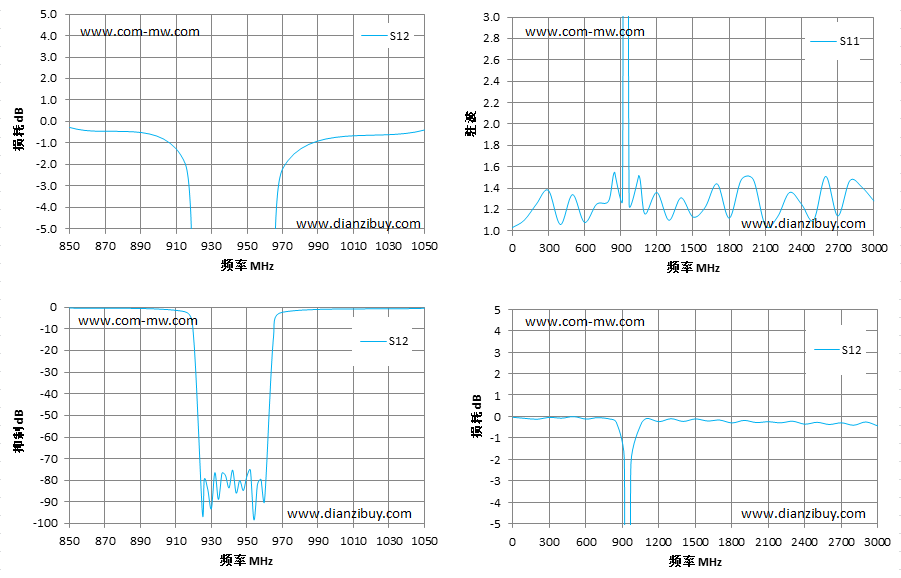

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
