开关
22~28GHz, 单刀三掷, 反射式, 100ns, 2.92
- DSW8-3R22-28G-2979
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 22 | ~ | 28 | GHz |
| 插入损耗 | 4.5 | dB | ||
| 隔离度 | 50 | 60 | dB | |
| 驻波比 | 1.7 | 2 |
其它参数
| 开关路数 | 单刀三掷 |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 100ns |
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 0.2W设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 150mA |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3 |

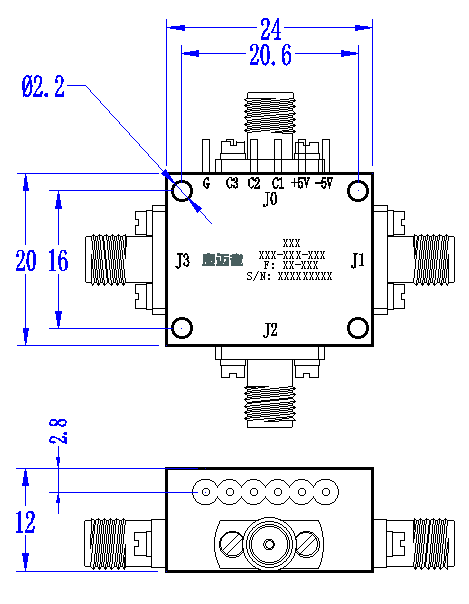

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
