功分器
2~6GHz,15W,2路,0°,SMA,功率比1：9
- ZPD25-2M2-6G-676
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | |
| 工作频率 | 2 | ~ | 6 | GHz | |
| Out1插入损耗 | 0.7 | dB | 固有插损0.46dB | ||
| Out2插入损耗 | 0.7 | dB | 固有插损10dB | ||
| 隔离度 | 18 | dB | |||
| 输入驻波比 | 1.5 | ||||
| 输出驻波比 | 1.5 | ||||
| 幅度平衡 | 0.5 | dB | |||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 功率比 | 1：9 |
端口定义
| 公共端口 | In1 |
| 分配端口 | Out1，Out2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
| 2.00 | 1.33 | 1.35 | 1.28 | -0.74 | -10.45 | -24.84 | -3.61 |
| 2.29 | 1.19 | 1.16 | 1.23 | -0.65 | -10.41 | -25.69 | -2.46 |
| 2.57 | 1.27 | 1.25 | 1.20 | -0.69 | -10.38 | -25.73 | -1.18 |
| 2.86 | 1.34 | 1.34 | 1.12 | -0.73 | -10.31 | -25.12 | -0.68 |
| 3.14 | 1.23 | 1.23 | 1.14 | -0.70 | -10.23 | -25.09 | -0.83 |
| 3.43 | 1.10 | 1.05 | 1.23 | -0.72 | -10.24 | -27.09 | -0.67 |
| 3.71 | 1.30 | 1.27 | 1.28 | -0.73 | -10.24 | -32.24 | -0.04 |
| 4.00 | 1.39 | 1.38 | 1.23 | -0.85 | -10.24 | -33.75 | 0.64 |
| 4.29 | 1.24 | 1.24 | 1.13 | -0.79 | -10.10 | -27.75 | 0.71 |
| 4.57 | 1.08 | 1.02 | 1.10 | -0.78 | -10.09 | -25.26 | 0.54 |
| 4.86 | 1.27 | 1.17 | 1.20 | -0.84 | -10.23 | -24.83 | 1.03 |
| 5.14 | 1.37 | 1.28 | 1.28 | -0.88 | -10.31 | -25.52 | 2.34 |
| 5.43 | 1.36 | 1.35 | 1.24 | -0.86 | -10.18 | -26.68 | 3.52 |
| 5.71 | 1.18 | 1.26 | 1.08 | -0.84 | -10.08 | -28.43 | 3.50 |
| 6.00 | 1.39 | 1.39 | 1.37 | -0.92 | -10.53 | -28.16 | 3.60 |

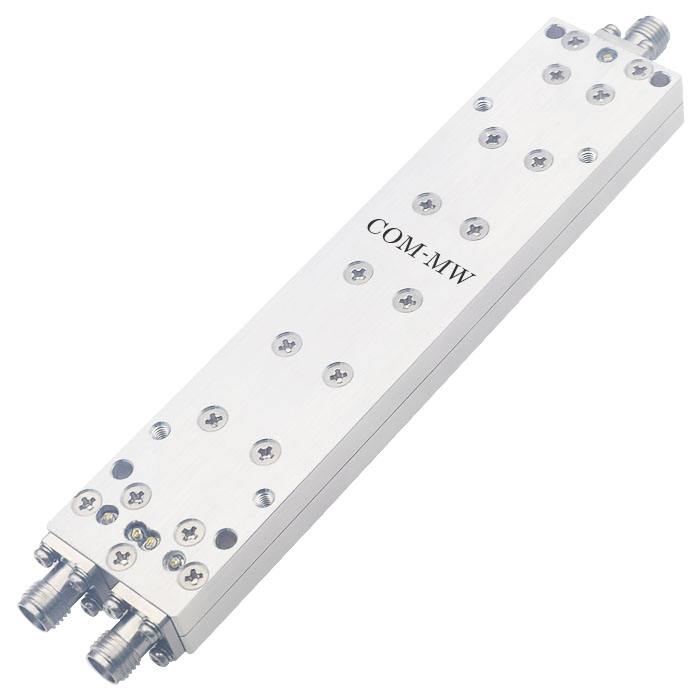

参考实物图

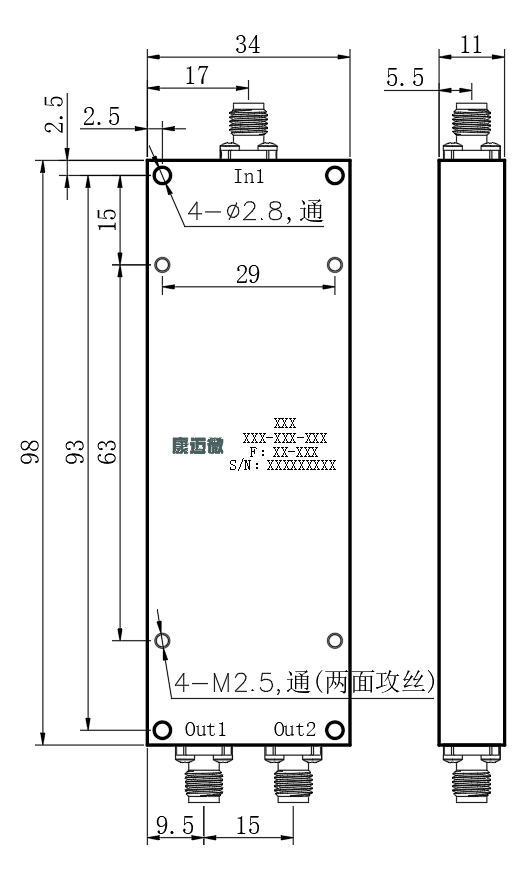

外形结构图（mm）

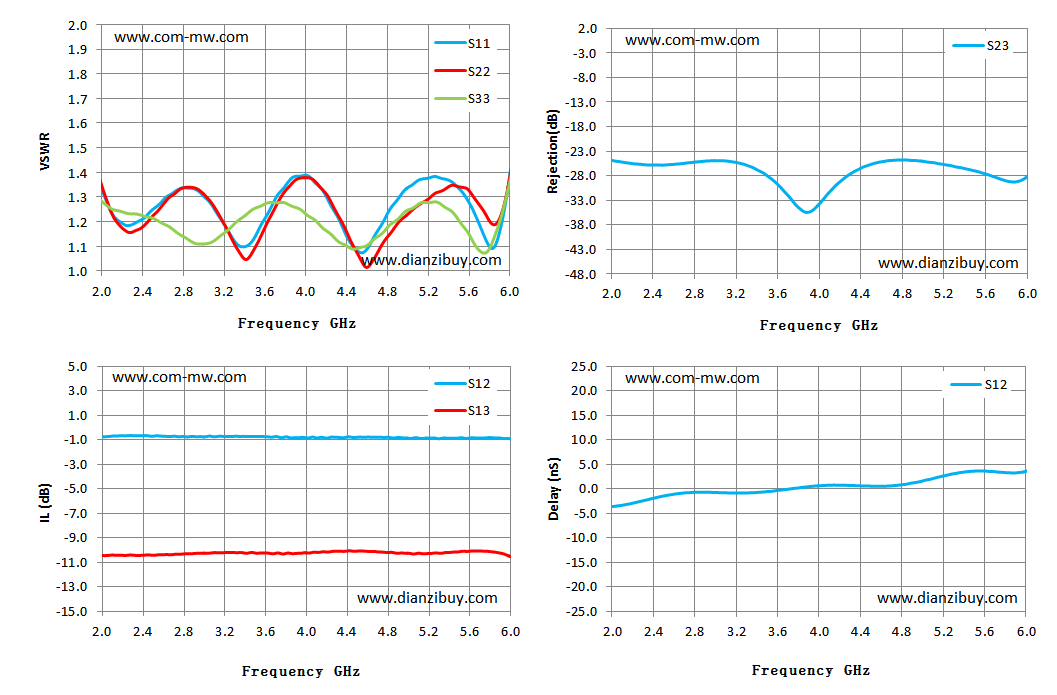

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
