产品
低噪声放大器
26~40GHz, 增益15dB, 噪声系数4dB, P-1dB功率10dBm, 2.92-K可拆
- DLNA3-26-40G-2134
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26 | ~ | 40 | GHz |
| 增益 | 15 | dB | ||
| 增益平坦度 | ±0.5（任意1.2GHz带宽） | dB | ||
| 噪声系数 | 4 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 10 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | S21 1dB功率 dBm |
| 24 | 1.22 | 1.4 | 18.95 | 3.25 | 15.2 |
| 25.29 | 1.07 | 1.54 | 18.48 | 3.12 | 14.4 |
| 26.57 | 1.25 | 1.57 | 18.3 | 3.49 | 15.4 |
| 27.86 | 1.6 | 1.48 | 18.15 | 3.21 | 15.8 |
| 29.14 | 1.77 | 1.43 | 18.11 | 3.81 | 15.3 |
| 30.43 | 1.9 | 1.49 | 18.24 | 3.38 | 16.1 |
| 31.71 | 1.62 | 1.3 | 18.66 | 3.54 | 16 |
| 33 | 1.24 | 1.67 | 18.59 | 3.36 | 15.9 |
| 34.29 | 1.51 | 1.58 | 18.82 | 3.57 | 16.6 |
| 35.57 | 1.5 | 1.29 | 19.12 | 3.74 | 16.2 |
| 36.86 | 1.34 | 1.25 | 19.45 | 3.54 | 16 |
| 38.14 | 1.35 | 1.61 | 19.7 | 3.42 | 16.2 |
| 39.43 | 1.15 | 1.38 | 19.92 | 3.18 | 16.2 |
| 40.71 | 1.25 | 1.73 | 19.46 | 3.37 | 14.4 |
| 42 | 1.84 | 3.03 | 18.91 | 3.52 | 14.6 |
参考实物图
外形结构图（mm）

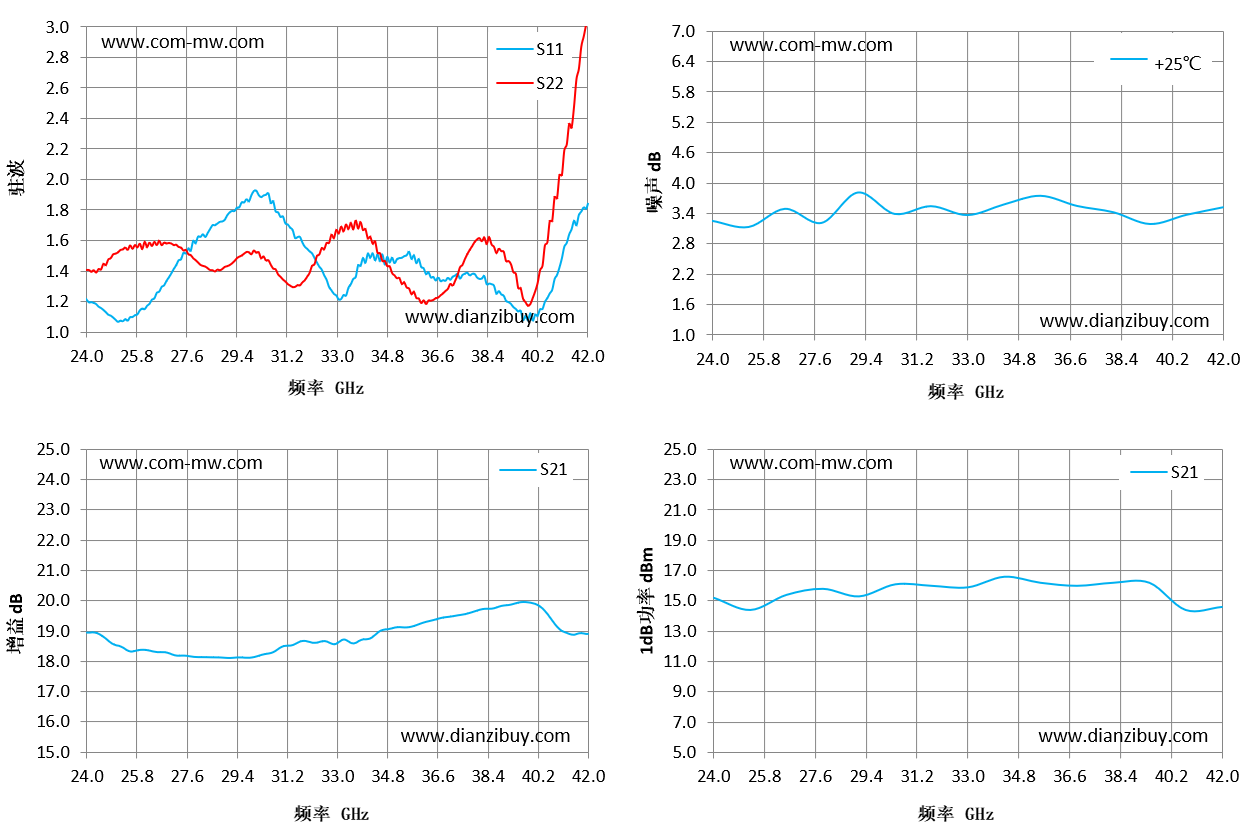

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
