产品
功分器
2.4~2.5GHz, 15KW, 2路, 180°, 波导口, BJ26
- ZPD25-2W2.4-2.5G-324
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.4 | ~ | 2.5 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 隔离度 | 5 | dB | ||
| 输入驻波比 | 1.15 | |||
| 输出驻波比 | 无 | |||
| 幅度平衡 | 0.1 | dB | ||
| 相位平衡 | 1 | ° |
其它参数
| 功率容量 | 15KW设计保证 |
| 路数 | 2路 |
| 相位 | 180° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ26 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | 0 |
| 输出端口 | 1,2 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 2.3 | 1.16 | -3.06 | -3.04 | -179.6 | -5.86 |
| 2.32 | 1.13 | -3.04 | -3.03 | -179.63 | -5.83 |
| 2.34 | 1.11 | -3.03 | -3.04 | -179.65 | -5.81 |
| 2.36 | 1.09 | -3.03 | -3.04 | -179.64 | -5.78 |
| 2.39 | 1.05 | -3.04 | -3.07 | -179.64 | -5.75 |
| 2.41 | 1.03 | -3.06 | -3.07 | -179.56 | -5.72 |
| 2.43 | 1.01 | -3.07 | -3.1 | -179.57 | -5.69 |
| 2.45 | 1.02 | -3.08 | -3.11 | -179.62 | -5.67 |
| 2.47 | 1.04 | -3.11 | -3.13 | -179.69 | -5.66 |
| 2.49 | 1.05 | -3.11 | -3.14 | -179.68 | -5.66 |
| 2.51 | 1.07 | -3.14 | -3.15 | -179.65 | -5.67 |
| 2.54 | 1.1 | -3.15 | -3.17 | -179.53 | -5.68 |
| 2.56 | 1.11 | -3.16 | -3.17 | -179.54 | -5.7 |
| 2.58 | 1.12 | -3.17 | -3.17 | -179.57 | -5.73 |
| 2.6 | 1.13 | -3.17 | -3.16 | -179.57 | -5.78 |

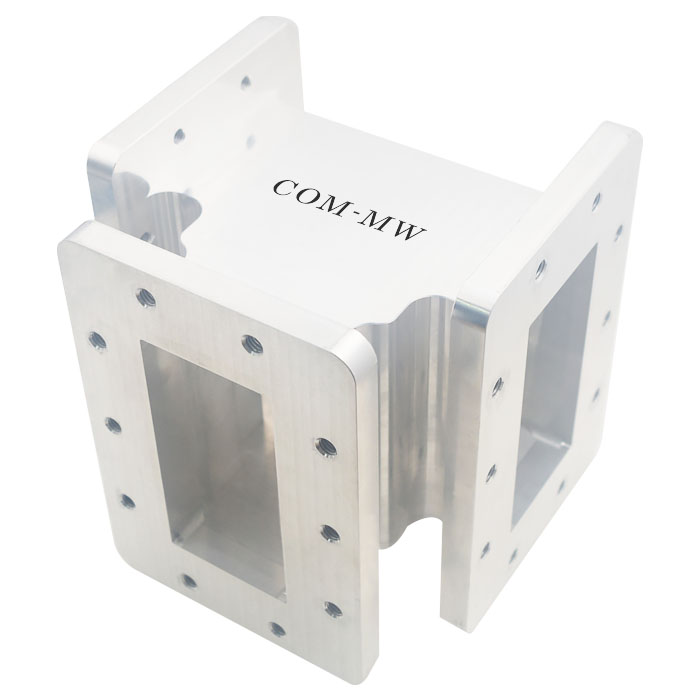

参考实物图

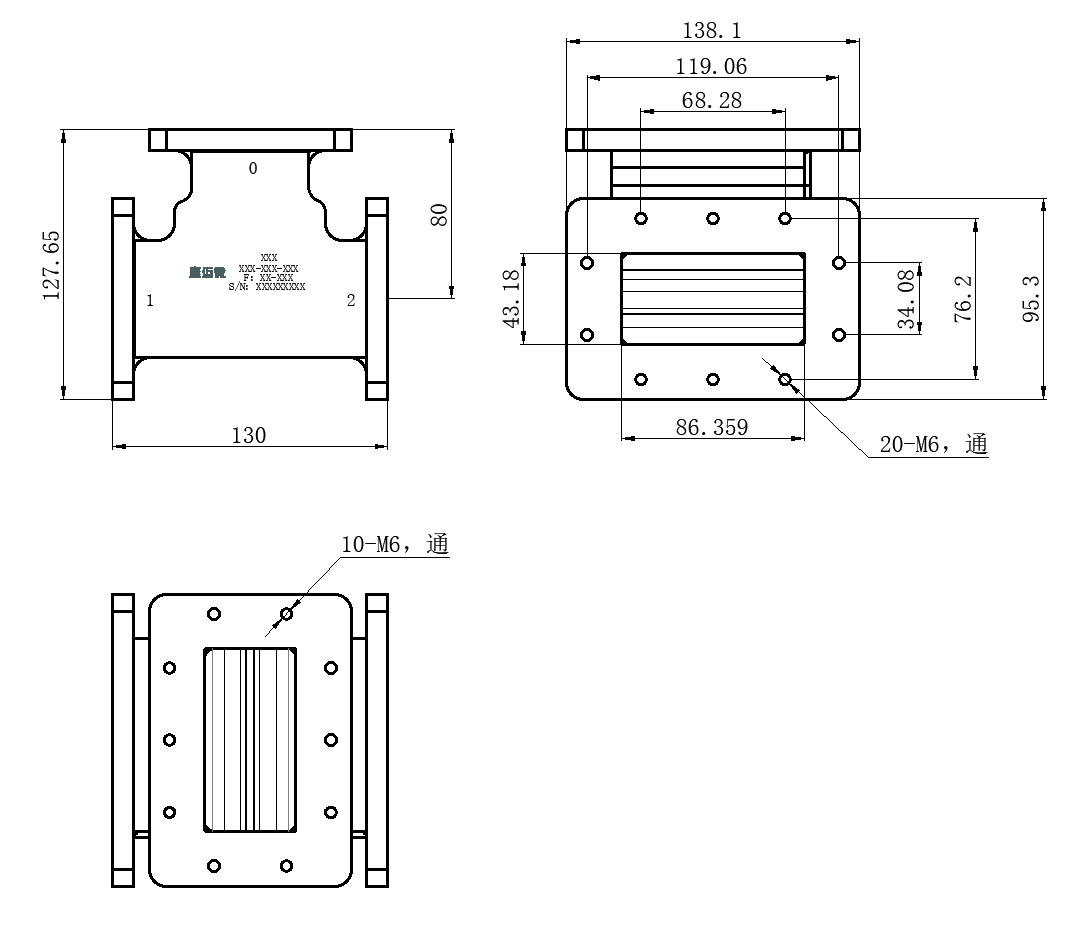

外形结构图（mm）

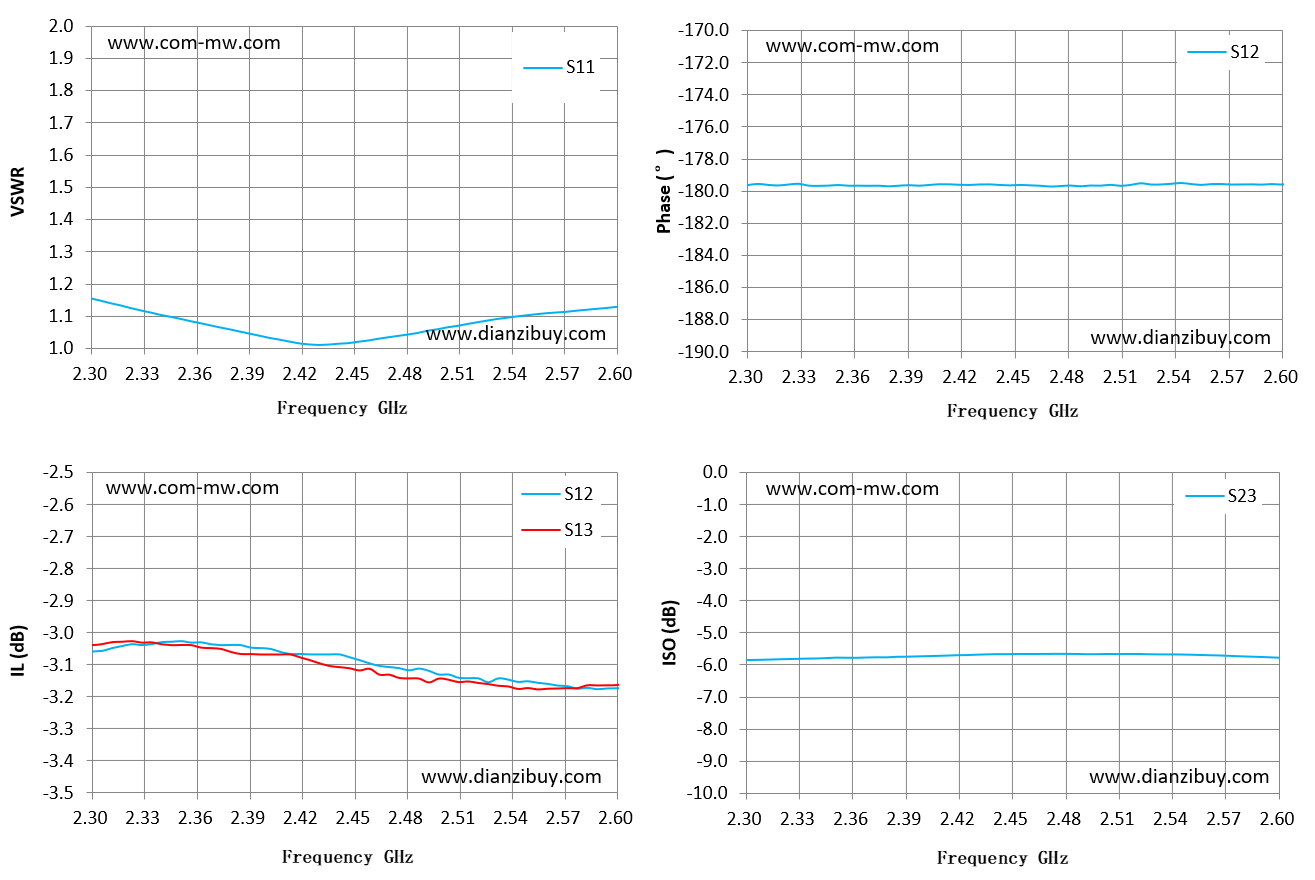

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
