产品
耦合器
6.57~9.99GHz, 耦合度50dB, 1000W
- ZDC25-50W6.57-9.99G-026
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6.57 | ~ | 9.99 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.15 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 耦合端口 | N -K |
| 波导口型号 | BJ84 |
| 表面 | 黑色烤漆 |
| 功率容量 | 1000W设计保证 |
| 外壳材料 | 铜 |
| 工作温度 | -55~+85℃设计保证 |
端口定义
| 输入端口 | IN | (FDM84） |
| 输出端口 | OUT | (FDM84) |
| 耦合端口 | C | （N-K） |

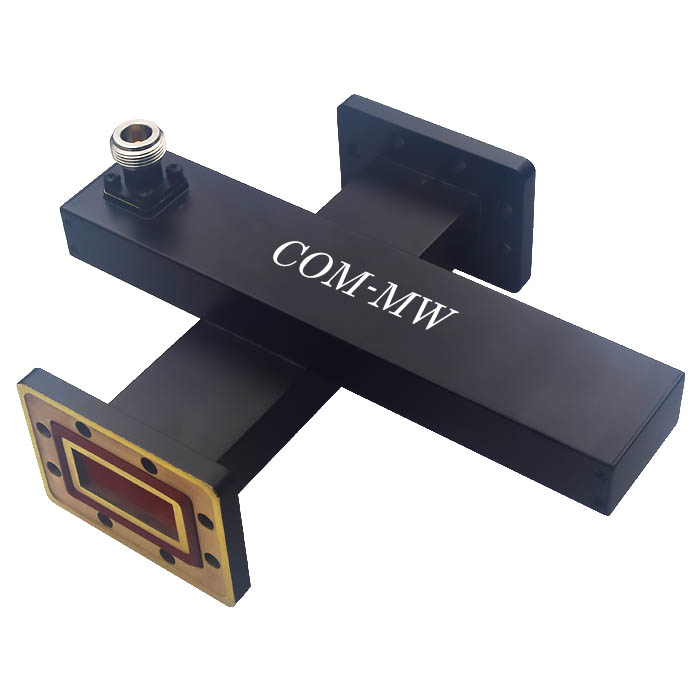

参考实物图
外形结构图（mm）
注意事项
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
