环行器
工作频率 450~500MHz,通过功率80W,SMA
- DH9-450-500-3353
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 450 | ~ | 500 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 插入损耗 | 0.6 | dB@温度下 | ||
| 隔离度 | 19 | dB | ||
| 隔离度 | 17 | dB@温度下 | ||
| 驻波比 | 1.25 | |||
| 驻波比 | 1.35 | @温度下 |
其它参数
| 通过功率 | 80W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 | S33 驻波 |
| 400.00 | 2.00 | -1.02 | -11.60 | 2.03 | 2.01 |
| 411.00 | 1.62 | -0.65 | -13.69 | 1.64 | 1.63 |
| 421.00 | 1.37 | -0.45 | -16.52 | 1.40 | 1.39 |
| 432.00 | 1.18 | -0.31 | -21.21 | 1.20 | 1.19 |
| 443.00 | 1.05 | -0.26 | -30.38 | 1.06 | 1.06 |
| 454.00 | 1.05 | -0.28 | -34.92 | 1.04 | 1.03 |
| 464.00 | 1.12 | -0.30 | -25.47 | 1.12 | 1.10 |
| 475.00 | 1.18 | -0.34 | -21.77 | 1.19 | 1.16 |
| 486.00 | 1.21 | -0.37 | -20.06 | 1.23 | 1.19 |
| 496.00 | 1.20 | -0.37 | -19.54 | 1.24 | 1.19 |
| 507.00 | 1.16 | -0.40 | -19.74 | 1.22 | 1.16 |
| 518.00 | 1.11 | -0.41 | -20.50 | 1.17 | 1.11 |
| 529.00 | 1.14 | -0.51 | -20.49 | 1.15 | 1.14 |
| 539.00 | 1.29 | -0.70 | -18.44 | 1.23 | 1.28 |
| 550.00 | 1.59 | -1.18 | -15.31 | 1.48 | 1.57 |

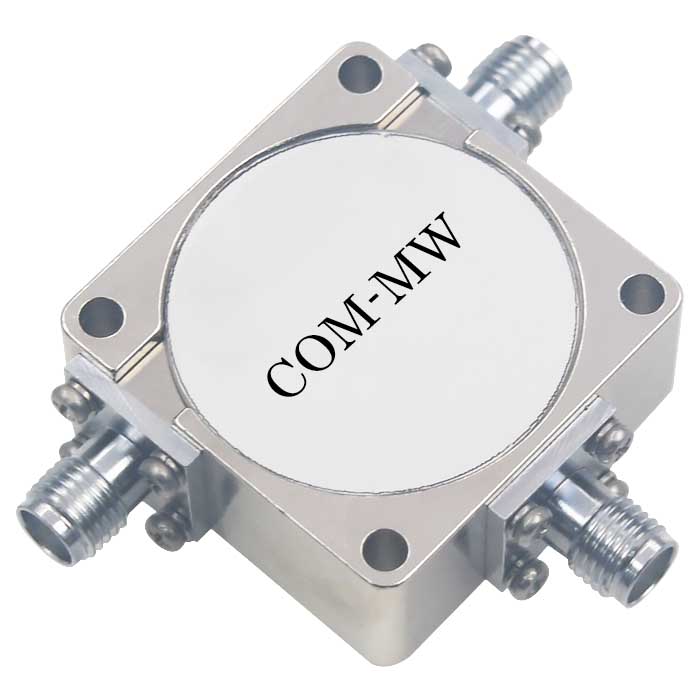

参考实物图

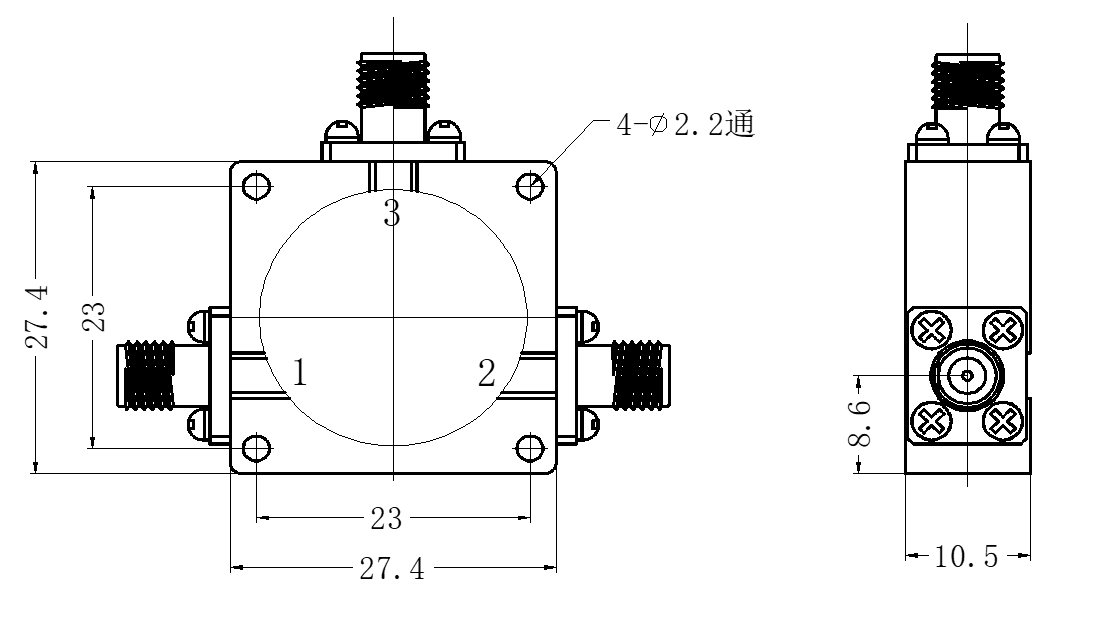

外形结构图（mm）

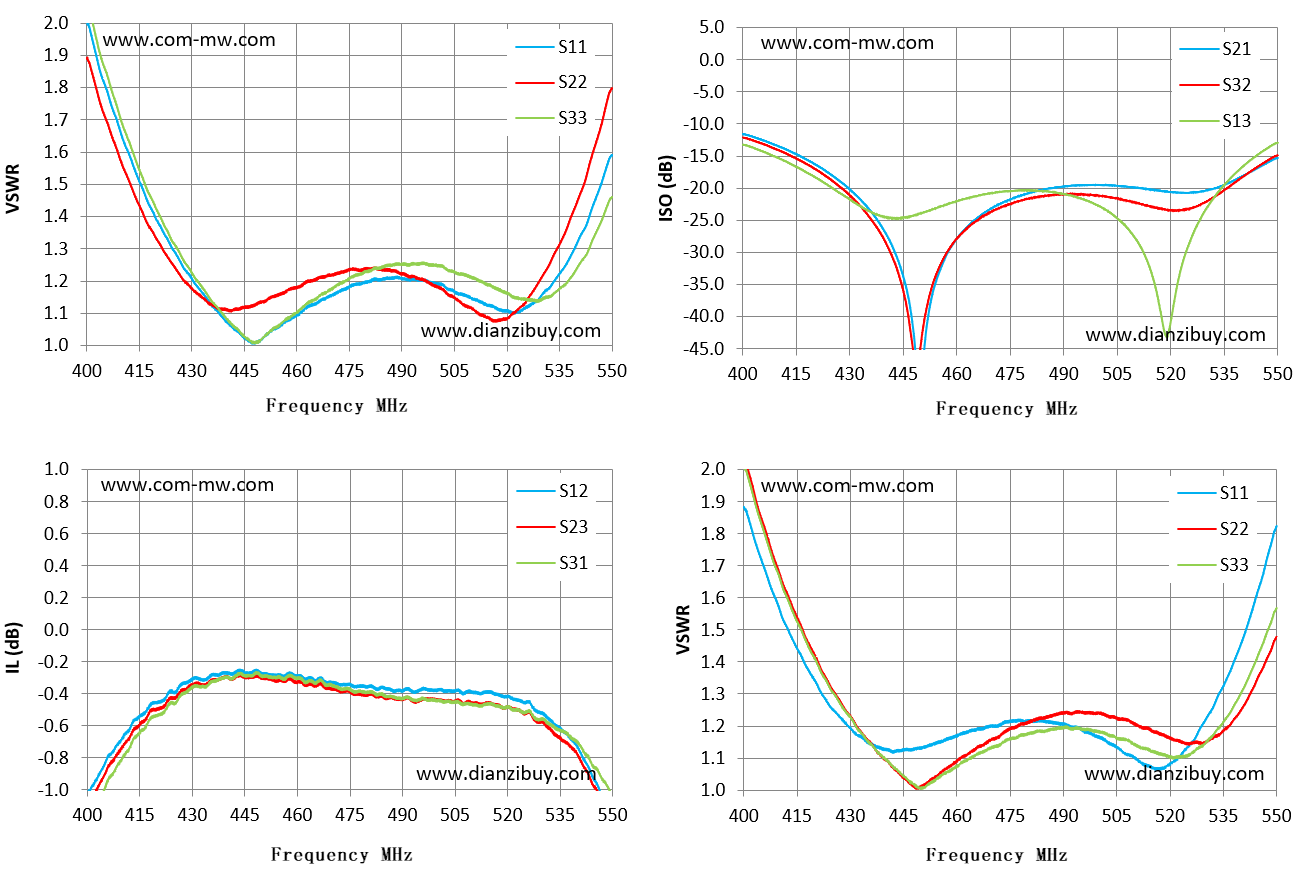

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
