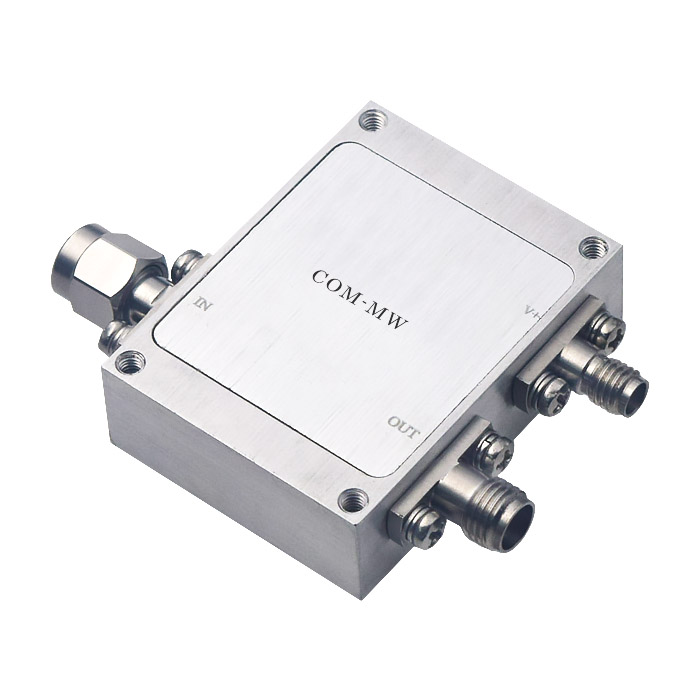

18~40GHz, 增益48dB, 噪声系数3.5dB, P-1dB功率10dBm, 2.4
宽带,高增益。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 18 | ~ | 40 | GHz |
增益 | 48 | dB | ||
增益平坦度 | ±2 | ±3 | dB | |
噪声系数 | 3.5 | 4 | dB | |
驻波比 | 2 | 2.5 | ||
P-1dB功率 | 10 | dBm |
接口形式 | 2.4-JK |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 本导 |
工作电压 | +12V供电接口采用SSMA-K |
工作电流 | 500mA |
工作温度 | -40~+85℃设计保证 |
其它 | 输入接口2.4-J |

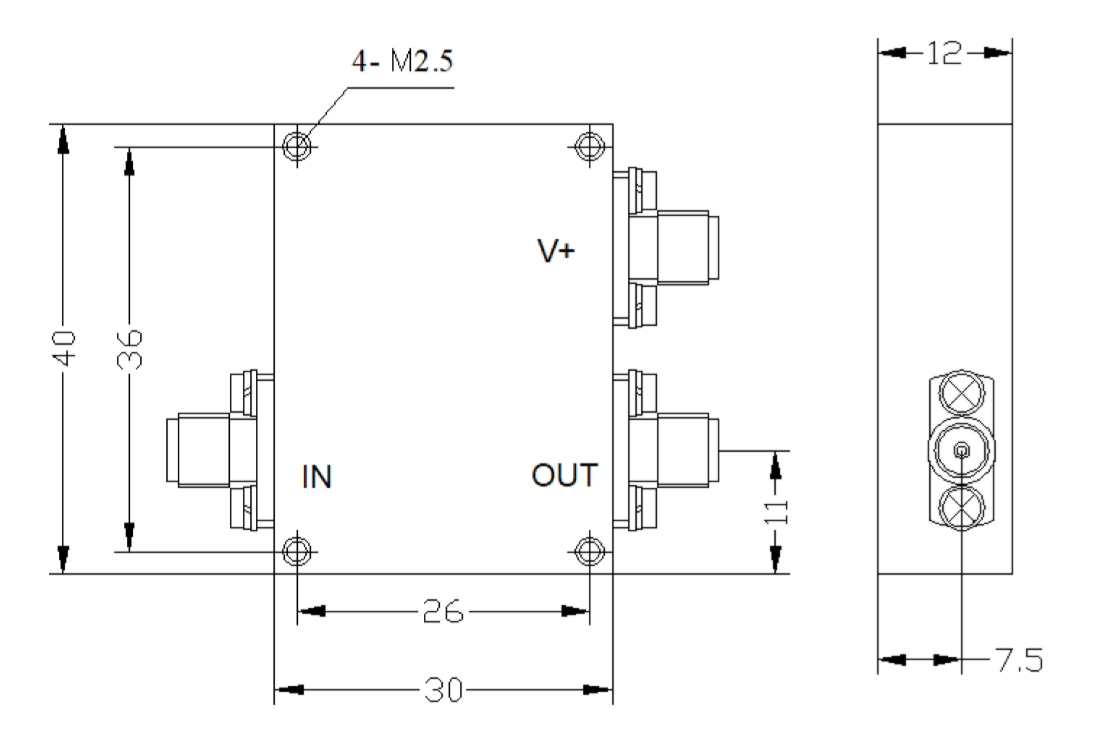

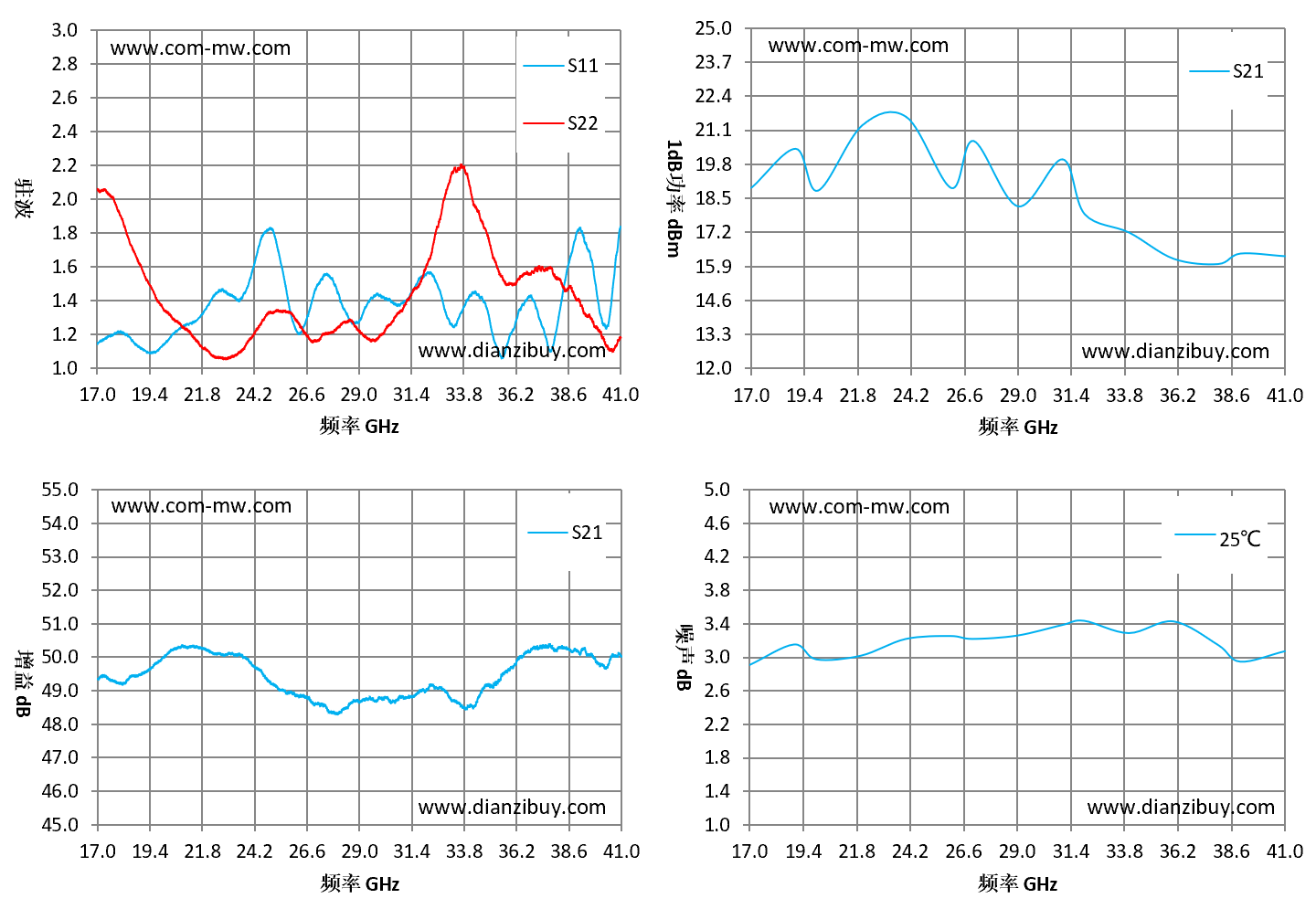

频率 GHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 25℃ 噪声 dB |
17 | 1.14 | 2.06 | 49.34 | 18.9 | 2.91 |
19 | 1.12 | 1.61 | 49.48 | 20.4 | 3.15 |
20 | 1.13 | 1.36 | 49.99 | 18.8 | 2.98 |
22 | 1.35 | 1.11 | 50.2 | 21.3 | 3.02 |
24 | 1.52 | 1.17 | 49.82 | 21.6 | 3.22 |
26 | 1.27 | 1.31 | 48.93 | 18.9 | 3.26 |
27 | 1.46 | 1.16 | 48.6 | 20.7 | 3.22 |
29 | 1.27 | 1.22 | 48.65 | 18.2 | 3.26 |
31 | 1.38 | 1.34 | 48.82 | 20 | 3.39 |
32 | 1.54 | 1.57 | 48.94 | 17.9 | 3.44 |
34 | 1.4 | 2.13 | 48.53 | 17.2 | 3.29 |
36 | 1.2 | 1.5 | 49.68 | 16.2 | 3.43 |
38 | 1.19 | 1.54 | 50.21 | 16 | 3.15 |
39 | 1.8 | 1.4 | 50.17 | 16.4 | 2.95 |
41 | 1.84 | 1.18 | 50.02 | 16.3 | 3.07 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
