产品
滤波器
通带频率 17.7~33.3GHz,DC-15.5GHz≥50dBc,35.5-40GHz≥35dBc,2.92
- ZBF5-C25.5-15.6G-1513
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 33.3 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | DC-15.5 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 35.5-40 | GHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 10.00 | 141.73 | 86.40 | -81.59 | -81.59 | -0.71 |
| 12.86 | 103.68 | 33.49 | -101.55 | -101.55 | 1.83 |
| 15.71 | 39.82 | 40.27 | -64.28 | -64.28 | 0.10 |
| 18.57 | 1.41 | 1.31 | -0.77 | -0.77 | 0.54 |
| 21.43 | 1.31 | 1.24 | -0.86 | -0.86 | 0.37 |
| 24.29 | 1.04 | 1.14 | -0.50 | -0.50 | 0.33 |
| 27.14 | 1.16 | 1.13 | -0.48 | -0.48 | 0.33 |
| 30.00 | 1.46 | 1.44 | -0.57 | -0.57 | 0.34 |
| 32.86 | 1.31 | 1.28 | -0.95 | -0.95 | 0.47 |
| 35.71 | 56.75 | 45.67 | -50.54 | -50.54 | 0.13 |
| 38.57 | 31.43 | 37.66 | -76.24 | -76.24 | -2.81 |
| 41.43 | 18.80 | 30.69 | -79.15 | -79.15 | 0.64 |
| 44.29 | 71.86 | 53.12 | -77.23 | -77.23 | -2.20 |
| 47.14 | 114.17 | 375.22 | -67.24 | -67.24 | -1.16 |
| 50.00 | 8.40 | 12.33 | -57.68 | -57.68 | 0.14 |
参考实物图

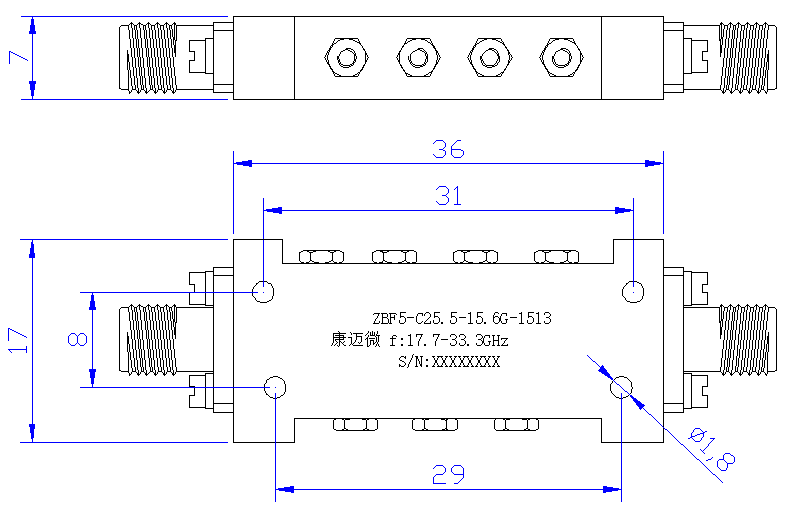

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
