产品
滤波器
阻带频率716~722MHz, ≥50dB, 通带频率DC~686MHz, 752~3000MHz, SMA
- K6-716-722-30S5050-003
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 716 | ~ | 722 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 686 | MHz | |
| 通带频率 | 752 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 650 | -0.25 | 1.42 |
| 686 | -0.77 | 1.33 |
| 696 | -1.36 | 1.51 |
| 706 | -6.72 | 5.38 |
| 716 | -77.53 | 44.26 |
| 717 | -61.56 | 35.91 |
| 718 | -56.54 | 31.35 |
| 719 | -74.15 | 44.36 |
| 720 | -57.58 | 32.28 |
| 721 | -63.89 | 43.6 |
| 722 | -75.54 | 36.3 |
| 732 | -6.96 | 5.51 |
| 742 | -1.44 | 1.45 |
| 752 | -0.79 | 1.29 |
| 775 | -0.28 | 1.25 |

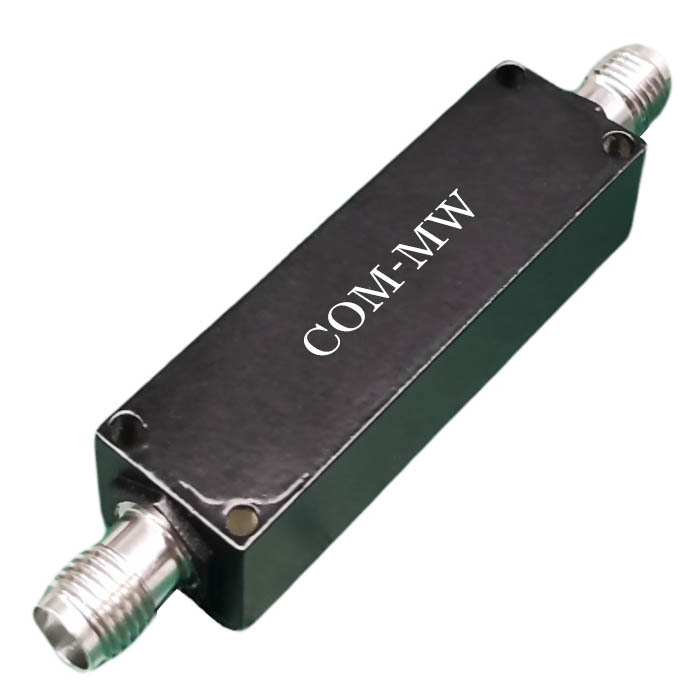

参考实物图

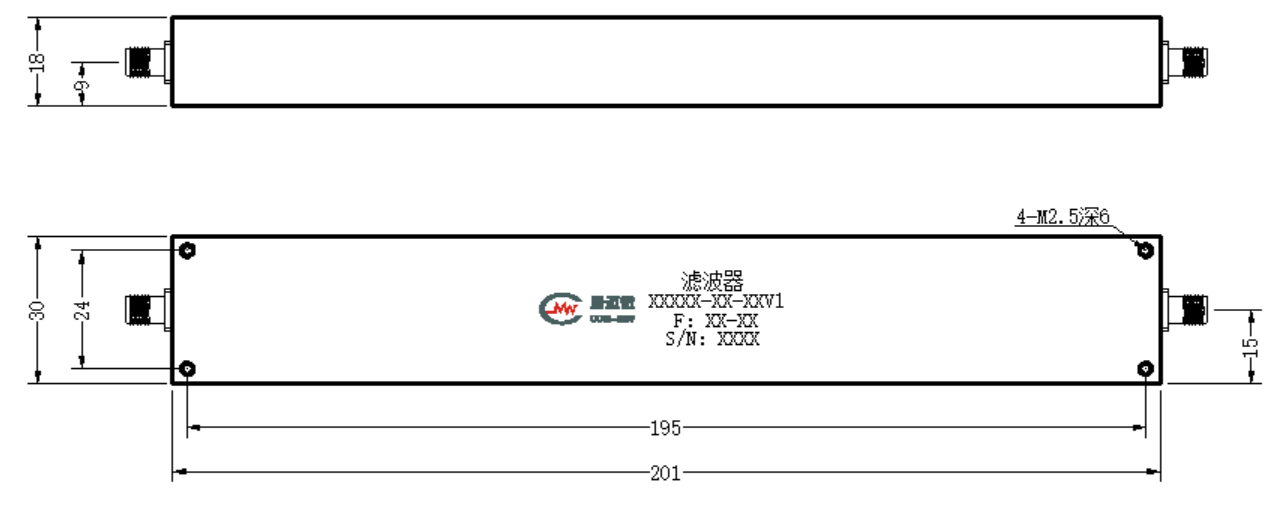

外形结构图（mm）

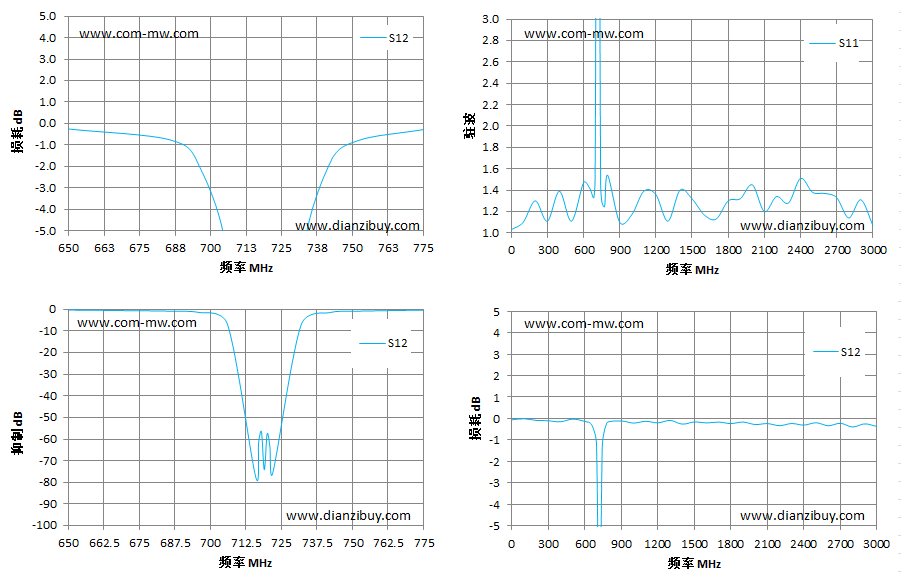

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
