产品
功率放大器
2.3~2.5GHz,增益 45dB,输出功率 46dBm,SMA,N
- DPA8-2.3-2.5G-4043
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 2.3 | ~ | 2.5 | GHz | |
| 增益 | 45 | dB | 小信号 | ||
| 带内平坦度 | ±2 | ±4 | |||
| 输出功率 | 46 | 49 | dBm | CW | |
| 效率 | 22 | % | |||
| 谐波抑制 | 36 | dBC | |||
| 杂波抑制 | 65 | dBC | |||
| ACP | 62 | dBC |
其它参数
| 输入接口形式 | SMA-K |
| 输出接口形式 | N -K |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 12A |
| 工作时模块温度 | -40~+65℃设计保证 |
典型测试数据
| F（GHz） | 2.26 | 2.3 | 2.34 | 2.38 | 2.42 | 2.46 | 2.5 | 2.54 |
| Pout（SAT）（dBm） | 48.89 | 48.78 | 48.54 | 48.25 | 48.16 | 47.62 | 46.95 | 46.48 |
| Pout（SAT）（W） | 77.44 | 75.50 | 71.44 | 66.83 | 65.46 | 57.80 | 49.54 | 44.46 |
| Ids（A） | 9.98 | 9.46 | 9.39 | 8.86 | 8.17 | 7.73 | 7.77 | 7.15 |
| Gain（dB） | 44.34 | 45.66 | 45.65 | 45.90 | 47.00 | 45.15 | 41.11 | 37.80 |
| ŋ（%） | 27.71 | 28.50 | 27.17 | 26.94 | 28.61 | 26.70 | 22.77 | 22.20 |
| 2次谐波抑制（dBC） | 61.90 | 58.20 | 57.30 | 63.80 | 65.00 | 59.00 | 53.80 | 52.20 |
| 3次谐波抑制（dBC） | 36.50 | 39.60 | 44.40 | 44.50 | 47.50 | 46.80 | 53.00 | 60.30 |
| 4次谐波抑制（dBC） | 75.00 | 74.60 | 80.00 | 76.90 | 65.80 | 59.50 | 66.70 | 65.00 |
| 杂波抑制（dBC） | 66.00 | 65.00 | 65.00 | 68.40 | 65.80 | 66.00 | 70.00 | 68.00 |
| ACP（dBc） | 62.00 | 62.60 | 62.70 | 63.90 | 65.00 | 64.30 | 65.00 | 64.20 |

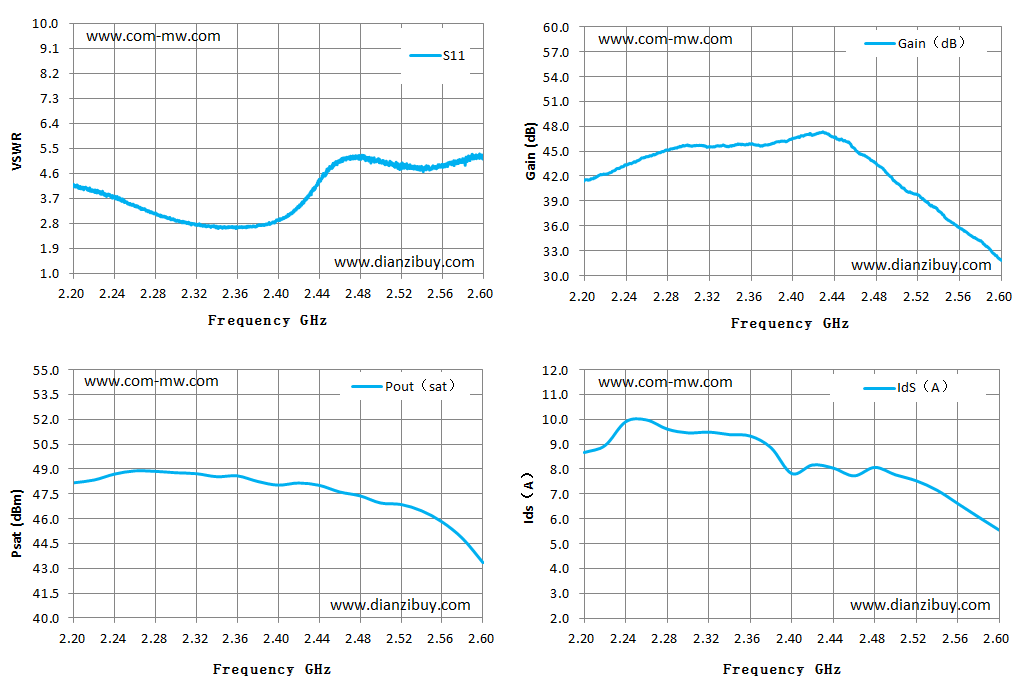

典型测试曲线

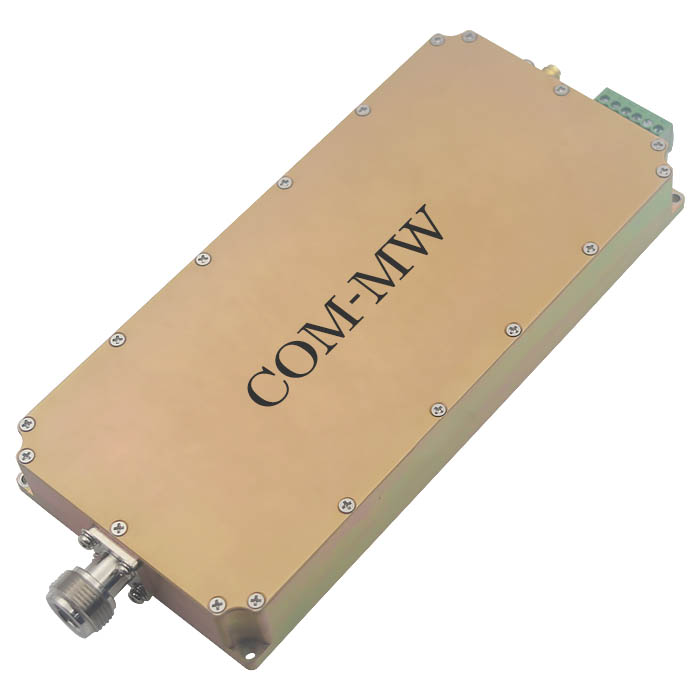

参考实物图

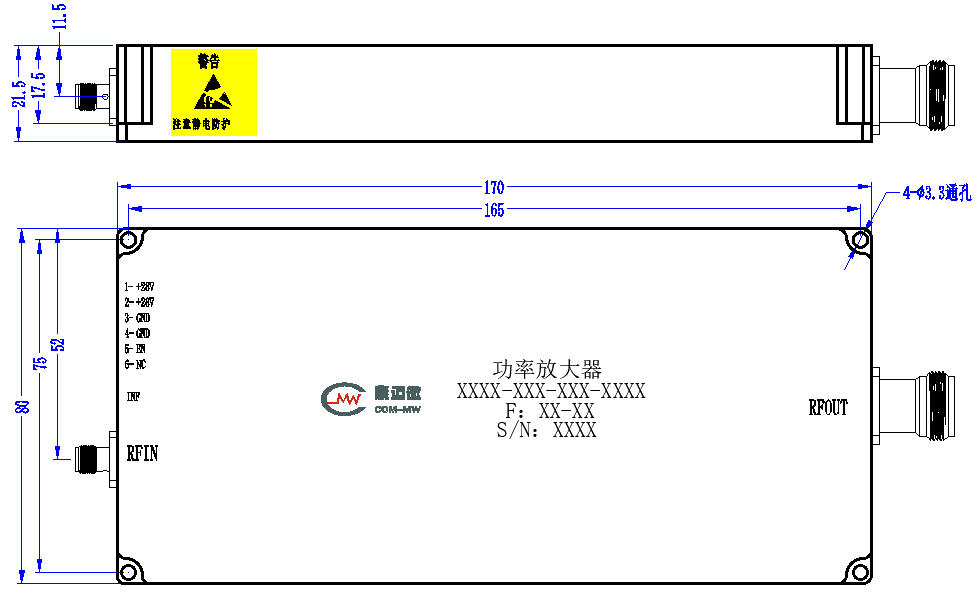

外形结构图

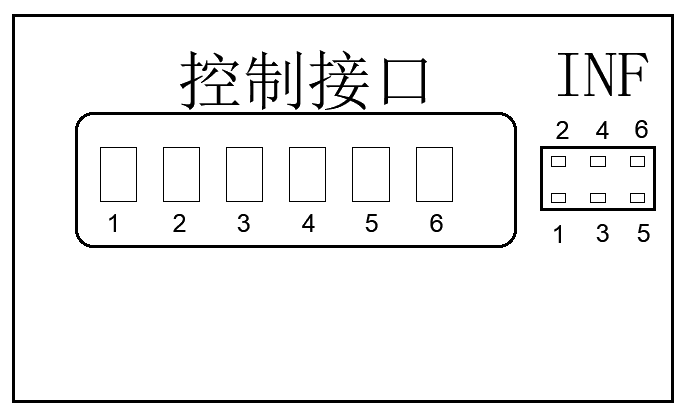

接口定义
控制接口（3.5mm-6P，单排）
| 序号 | 定义 | 备注 |
| 1 | +28V | 建议采用1~1.5平方毫米的多芯铜线 |
| 2 | +28V | 必须接2路供电 |
| 3 | GND | |
| 4 | GND | |
| 5 | EN | 使能，0V=关；5V=开；不连接默认关 |
| 6 | NC |
INF（PHD2.0mm-6P）
| 序号 | 定义 | 备注 |
| 1 | 反射指示 | |
| 2 | 入射指示 | |
| 3 | NC | |
| 4 | 电流指示 | |
| 5 | 温度指示 | |
| 6 | GND |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
