滤波器
通带频率 249~351MHz,DC-100MHz≥40dBc,480-2002MHz≥40dBc,表面贴装
- ZBF15-L300-102-2858
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 249 | ~ | 351 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.3 | dB | ||
| 带内波动 | 任意18 | MHz | 0.1 | dB | ||
| 3dB带宽 | ≤135 | MHz | ||||
| 带外抑制 | DC-100 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 480-2002 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 24h绝对时延变化 | ≤0.1ns |
| 时延波动 | ≤2.5ns±51MHz（任意900KHz@0.2ns） |
| 幅度一致性 | ±0.2dB |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
参考实物图
外形结构图（mm）

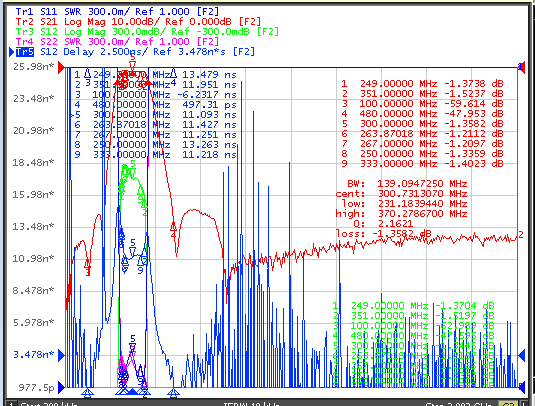

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
