DC~8GHz,半柔互联电缆组件,长度2000mm,N-J,N-J
- DCA8-NM2000NM10.2-3620
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 8 | GHz | |
| 插入损耗 | DC--8GHz | 1.68 | dB | ||
| 驻波 | DC--8GHz | 1.35 |
其它参数
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 2000mm |
| 接口一 | N-J铜镀镍 |
| 接口二 | N-J铜镀镍 |
| 阻抗 | 50Ω |
| 工作温度 | -45~+85℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.04 | 1.04 | -0.05 |
| 1000 | 1.02 | 1.05 | -0.45 |
| 2000 | 1.03 | 1.03 | -0.62 |
| 3000 | 1.05 | 1.04 | -0.82 |
| 4000 | 1.08 | 1.07 | -0.96 |
| 5000 | 1.12 | 1.16 | -1.14 |
| 6000 | 1.16 | 1.18 | -1.19 |
| 7000 | 1.18 | 1.15 | -1.27 |
| 8000 | 1.23 | 1.21 | -1.60 |

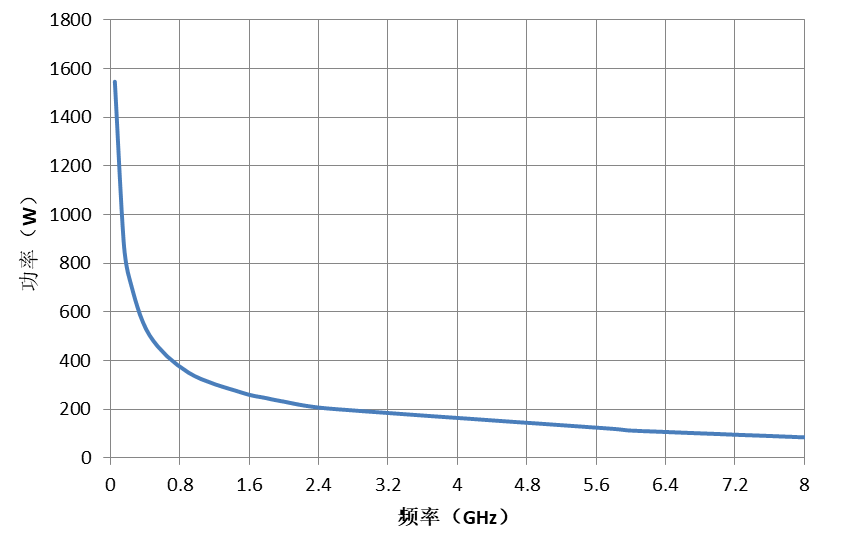

典型功率曲线图

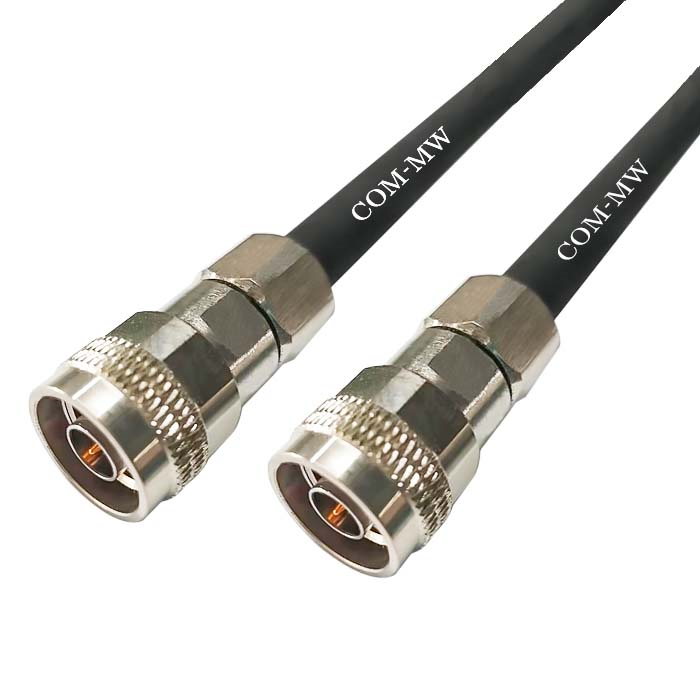

参考实物图

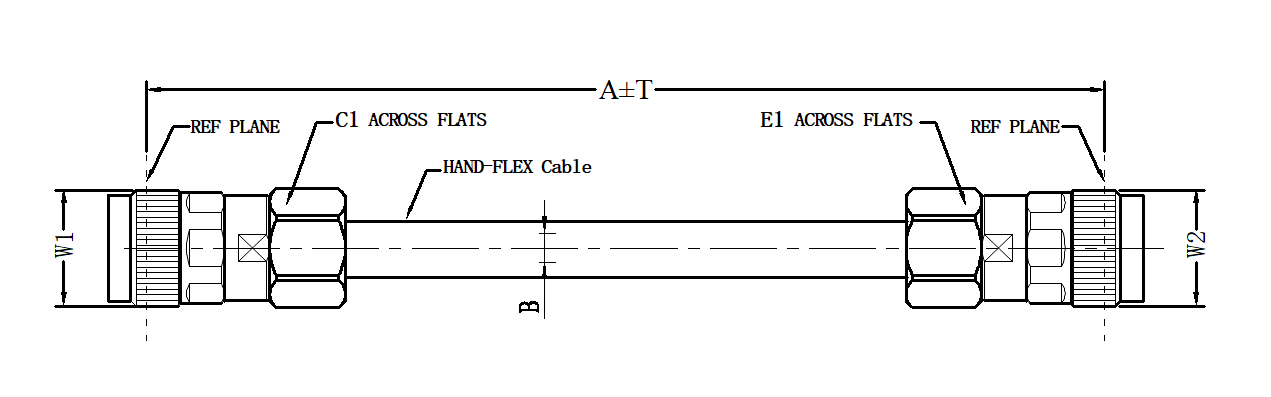

外形结构图
外形尺寸（mm）
| A | 2 | m | C1 | 20 | mm |
| B | 10.2 | mm | E1 | 20 | mm |
| T | 20 | mm | W1 | 18 | mm |
| W2 | 18 | mm |

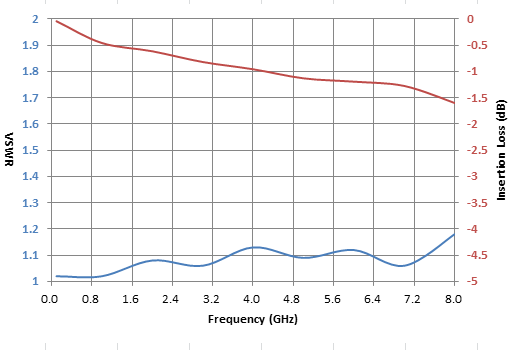

典型测试曲线图
