1.5~3GHz, 50W, 90°电桥, SMA
- ZHC25-1.5-3G-437
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.5 | ~ | 3 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 22 | dB | ||
| 驻波比 | 1.25 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 50W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 1 | 1.18 | -4.4 | -2.17 | -23.02 | -89.62 |
| 1.29 | 1.15 | -3.62 | -2.67 | -22.83 | -90.08 |
| 1.57 | 1.13 | -3.19 | -3.04 | -23.12 | -90.55 |
| 1.86 | 1.11 | -3.01 | -3.26 | -23.8 | -90.48 |
| 2.14 | 1.1 | -2.97 | -3.28 | -24.52 | -90.04 |
| 2.43 | 1.11 | -3.08 | -3.2 | -24.77 | -89.83 |
| 2.71 | 1.13 | -3.22 | -3.07 | -24.01 | -90.3 |
| 3 | 1.13 | -3.31 | -3.04 | -22.66 | -91.2 |
| 3.29 | 1.14 | -3.28 | -3.09 | -21.5 | -91.5 |
| 3.57 | 1.16 | -3.23 | -3.19 | -20.98 | -90.9 |
| 3.86 | 1.19 | -3.19 | -3.24 | -21.19 | -90.32 |
| 4.14 | 1.18 | -3.12 | -3.2 | -22.18 | -90.52 |
| 4.43 | 1.13 | -3.15 | -3.18 | -24.37 | -91.14 |
| 4.71 | 1.07 | -3.24 | -3.05 | -27.69 | -91.56 |
| 5 | 1.11 | -3.6 | -2.77 | -29.34 | -91.35 |

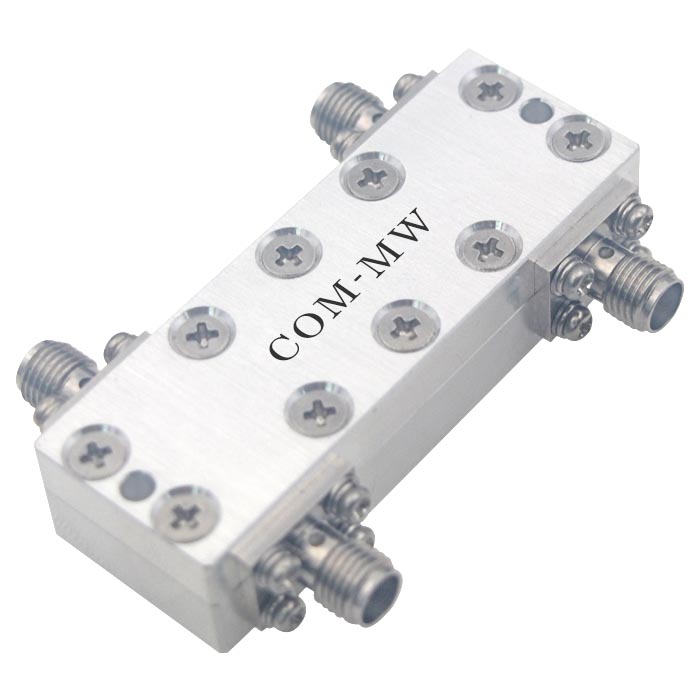

参考实物图

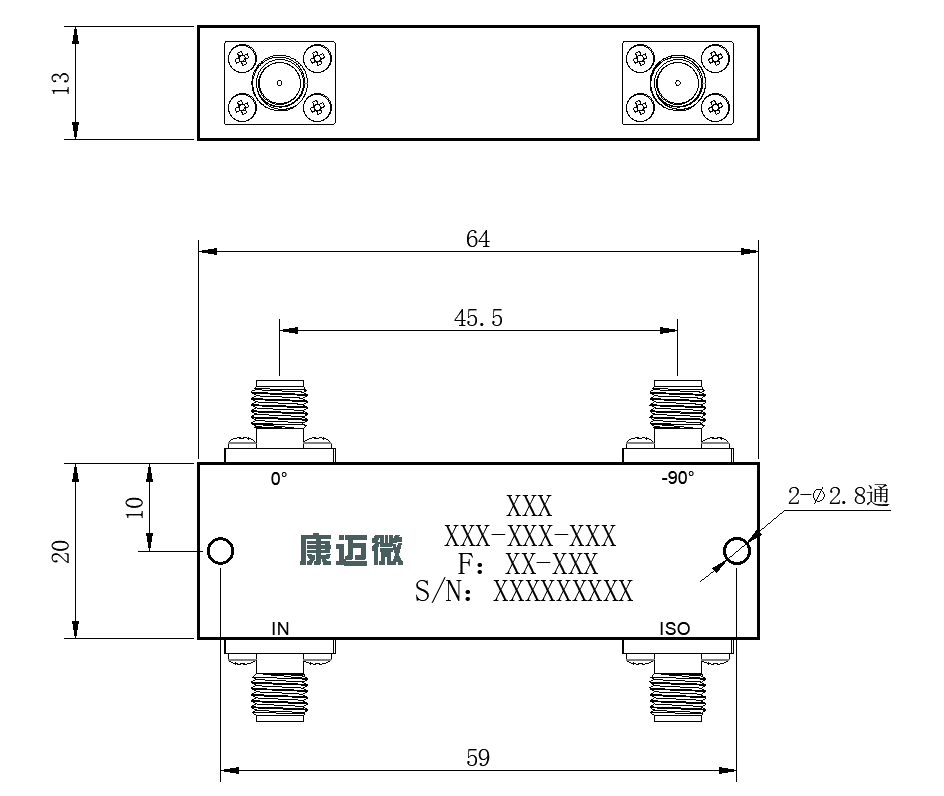

外形结构图（mm）

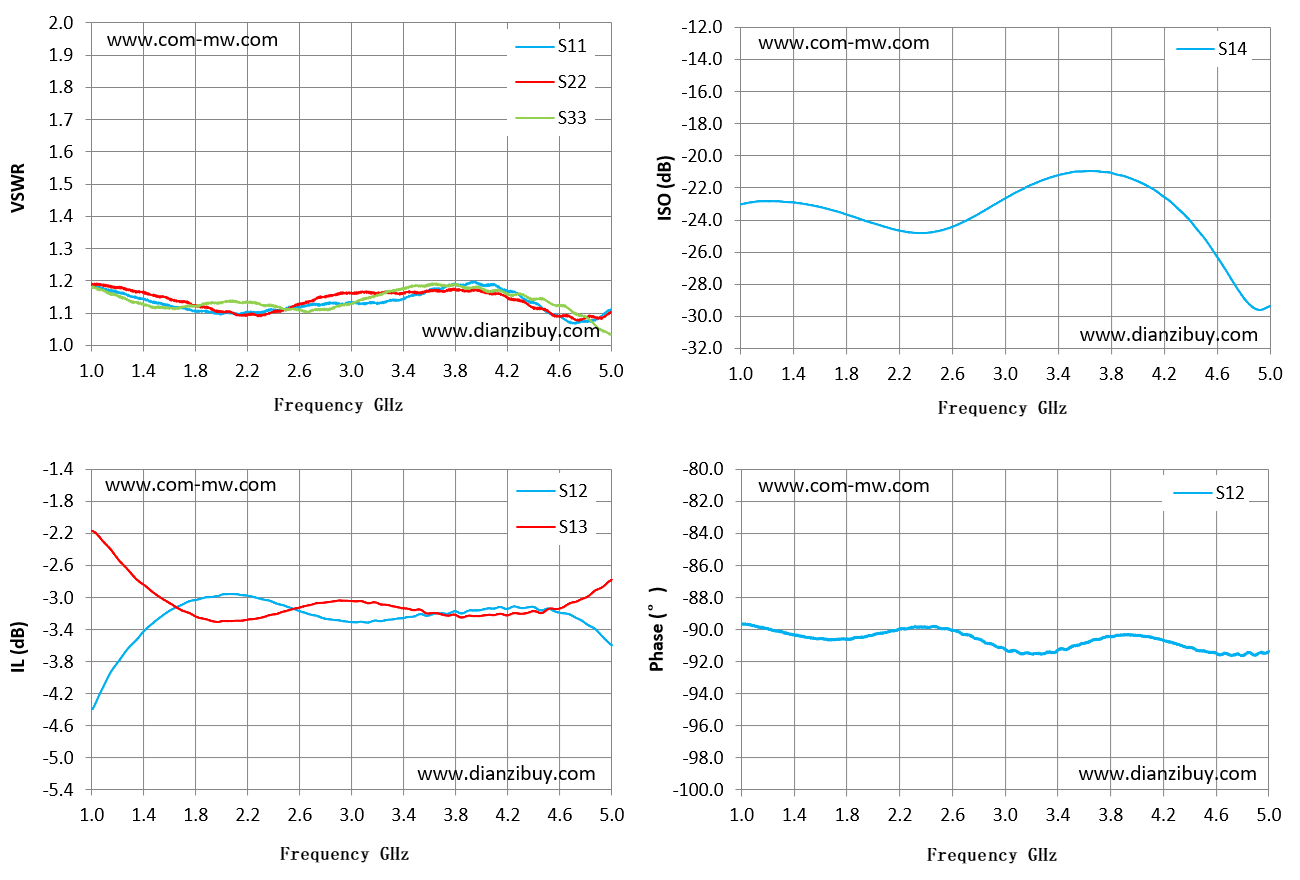

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
