产品
隔离器
工作频率 8000~11000MHz,通过功率60W,SMA
- DG9-8-11G-2451
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8000 | ~ | 11000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 60W设计保证 |
| 耐反射功率 | 5W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 7.00 | 1.25 | -0.66 | -16.02 | 1.19 |
| 7.36 | 1.19 | -0.54 | -17.23 | 1.16 |
| 7.71 | 1.16 | -0.43 | -18.79 | 1.13 |
| 8.07 | 1.14 | -0.29 | -20.90 | 1.11 |
| 8.43 | 1.13 | -0.26 | -23.71 | 1.12 |
| 8.79 | 1.13 | -0.23 | -27.59 | 1.13 |
| 9.14 | 1.13 | -0.21 | -32.98 | 1.13 |
| 9.50 | 1.12 | -0.21 | -38.02 | 1.12 |
| 9.86 | 1.14 | -0.18 | -33.54 | 1.09 |
| 10.21 | 1.14 | -0.18 | -30.39 | 1.07 |
| 10.57 | 1.14 | -0.14 | -27.80 | 1.06 |
| 10.93 | 1.11 | -0.13 | -24.38 | 1.04 |
| 11.29 | 1.06 | -0.16 | -20.24 | 1.01 |
| 11.64 | 1.01 | -0.14 | -16.27 | 1.06 |
| 12.00 | 1.12 | -0.24 | -12.53 | 1.17 |

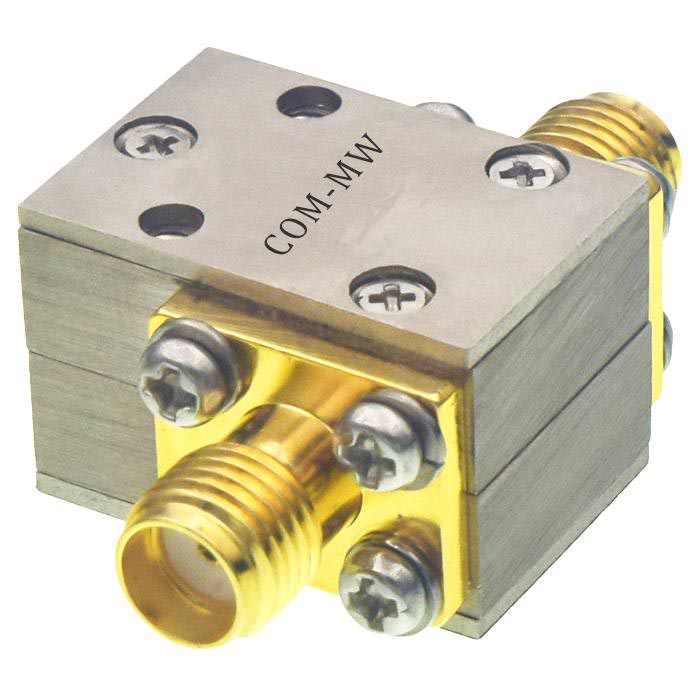

参考实物图

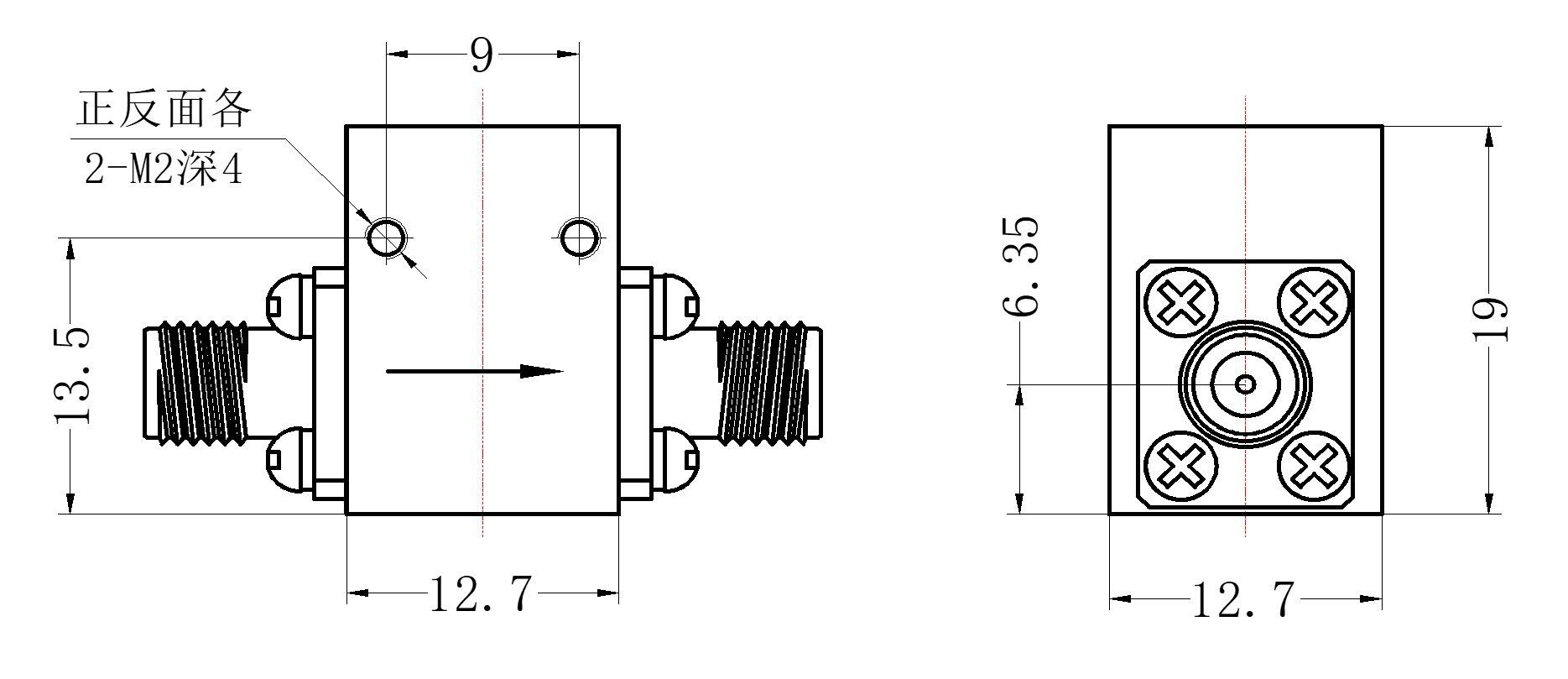

外形结构图（mm）

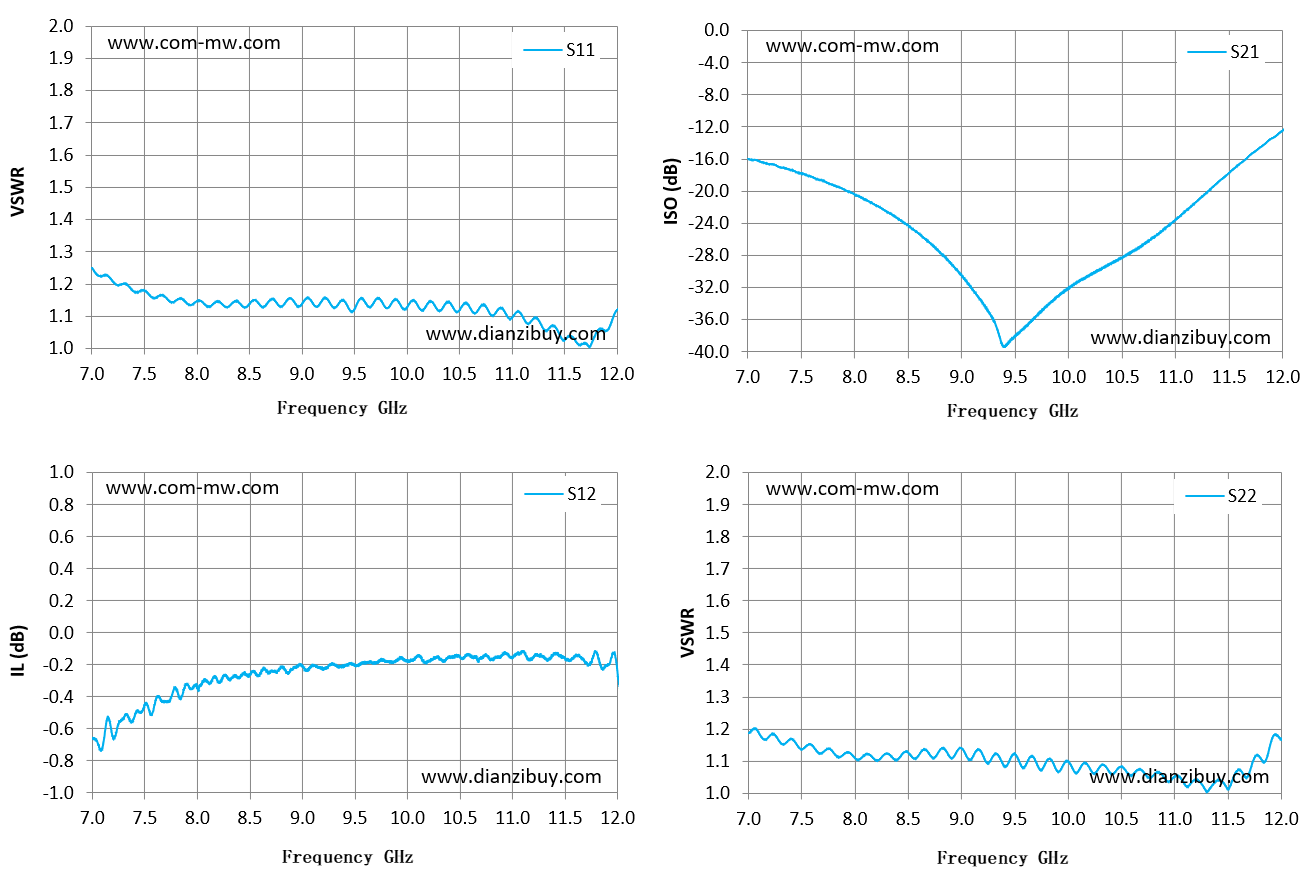

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
