产品
波导转接器
工作频率32.9~50.1GHz, 功率容量10W, 矩形波导, BJ400, 2.4-K
- D8-AWC4002.4K-1299
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低驻波比。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 32.9 | ~ | 50.1 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 10W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ400 |
| 接口形式二 | 2.4-K |
| 法兰型号 | FUGP400 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 32.9 | 1.21 | -0.2 |
| 34.12 | 1.11 | -0.24 |
| 35.34 | 1.06 | -0.22 |
| 36.56 | 1.06 | -0.28 |
| 37.79 | 1.18 | -0.27 |
| 39.01 | 1.19 | -0.27 |
| 40.23 | 1.23 | -0.25 |
| 41.45 | 1.24 | -0.25 |
| 42.67 | 1.19 | -0.21 |
| 43.89 | 1.19 | -0.22 |
| 45.11 | 1.13 | -0.27 |
| 46.34 | 1.22 | -0.24 |
| 47.56 | 1.18 | -0.25 |
| 48.78 | 1.19 | -0.23 |
| 50 | 1.22 | -0.25 |

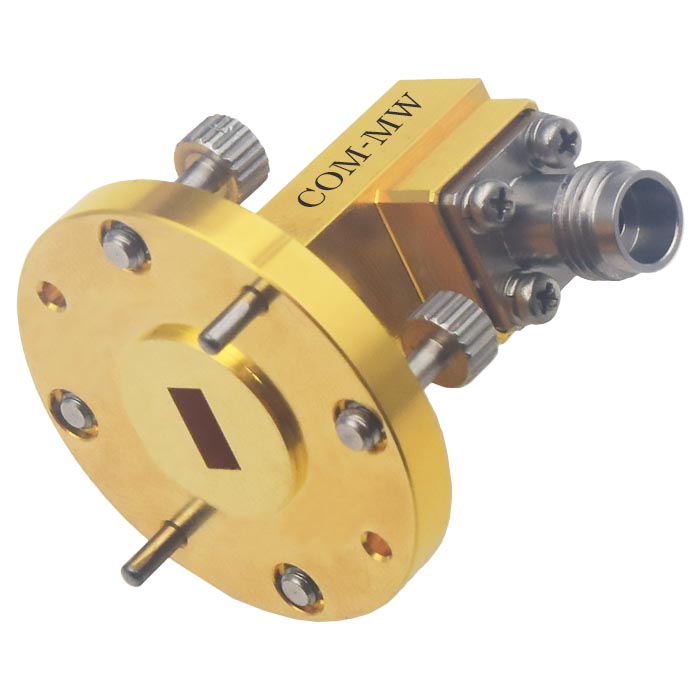

参考实物图

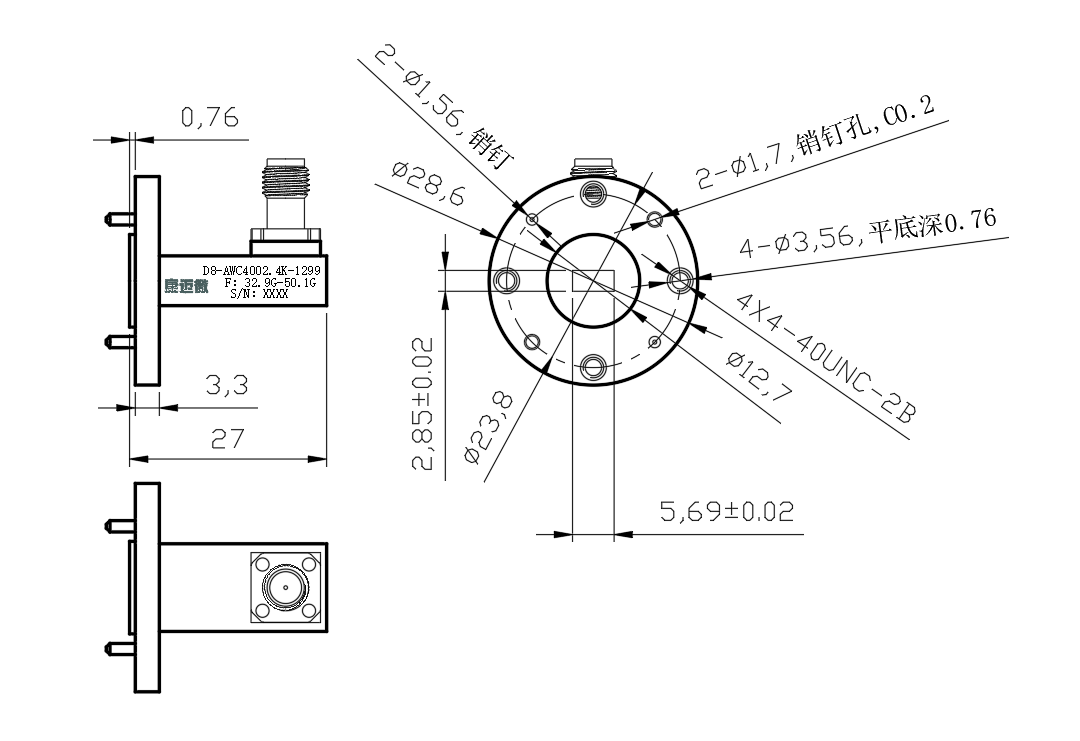

外形结构图（mm）

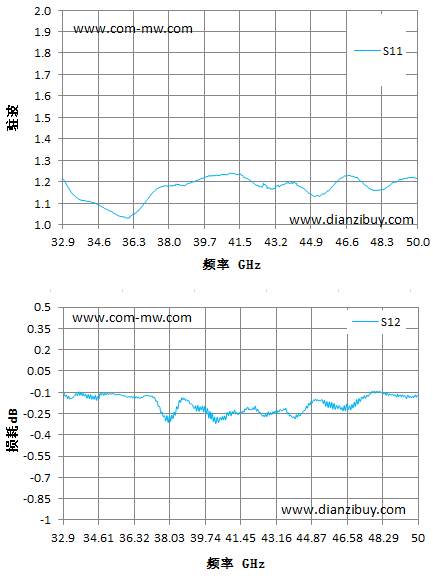

典型测试曲线图
