产品
宽带低噪声放大器
30~4000MHz, 增益35dB, 噪声系数3dB, P-1dB功率10dBm, N , USB Type-C接口充电
- DCLNA0104-35C-S
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声，带充电电池。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 4000 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±3 | dB | ||
| 噪声系数 | 3 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | N -JK(N-J输入） |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 工作电压 | +5V；USB Type-C接口充电 |
| 工作电流 | 500mA |
| 工作温度 | -10~+50℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 1、具备开关机指示、充电指示（含充满）、欠压指示、（正常）工作指示； |
| 2、锂电池供电（3小时）； | |
| 3、配置充电器（适配器）； | |
| 4、配置收纳箱（单箱装8只）； | |
| 5、充电环境温度0~+50℃； | |
| 6、充电接口：USB Type-C，带防尘硅胶垫 |
典型测试数据
| Frequency | S11 VSWR | S22 VSWR | NF | Gain | P-1dB Out |
| GHz | / | / | dB | dB | dBm |
| 0.03 | 1.88 | 1.85 | 1 | 39.75 | 20.47 |
| 0.46 | 1.68 | 1.74 | 1.25 | 39.43 | 20.23 |
| 0.88 | 1.52 | 1.59 | 1.04 | 39.72 | 19.89 |
| 1.31 | 1.19 | 1.37 | 1.41 | 39.99 | 19.62 |
| 1.74 | 1.17 | 1.36 | 1.35 | 39.96 | 19.41 |
| 2.16 | 1.32 | 1.42 | 1.52 | 39.7 | 19.23 |
| 2.59 | 1.33 | 1.13 | 1.37 | 39.6 | 19.16 |
| 3.02 | 1.46 | 1.28 | 1.59 | 39.42 | 19.09 |
| 3.44 | 1.55 | 1.71 | 1.45 | 38.9 | 18.94 |
| 3.87 | 1.57 | 2.05 | 1.71 | 38.5 | 18.69 |
| 4.29 | 1.55 | 1.96 | 1.55 | 38.69 | 18.42 |
| 4.72 | 1.49 | 1.58 | 1.77 | 38.64 | 18.51 |
| 5.15 | 1.46 | 1.34 | 1.77 | 38.49 | 18.35 |
| 5.57 | 1.32 | 1.23 | 2.01 | 38.32 | 18.63 |
| 6 | 1.27 | 1.2 | 2.09 | 38.35 | 18.56 |

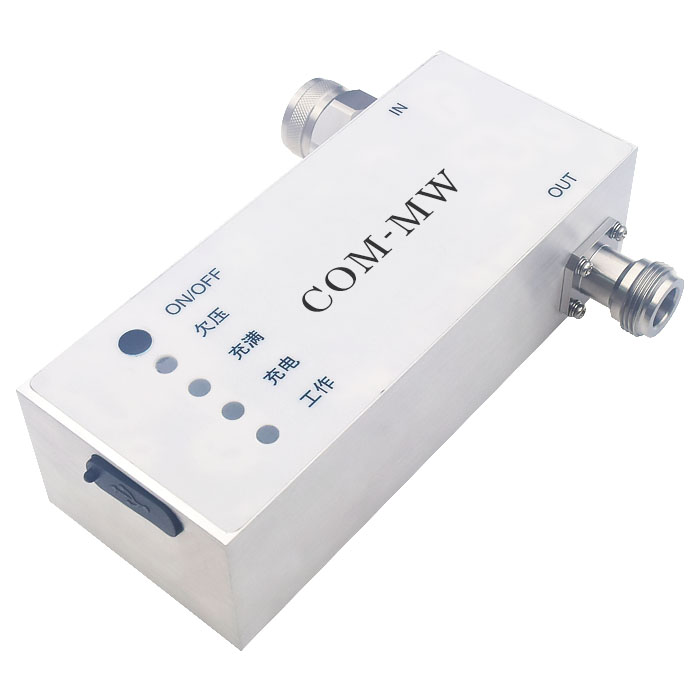

参考实物图

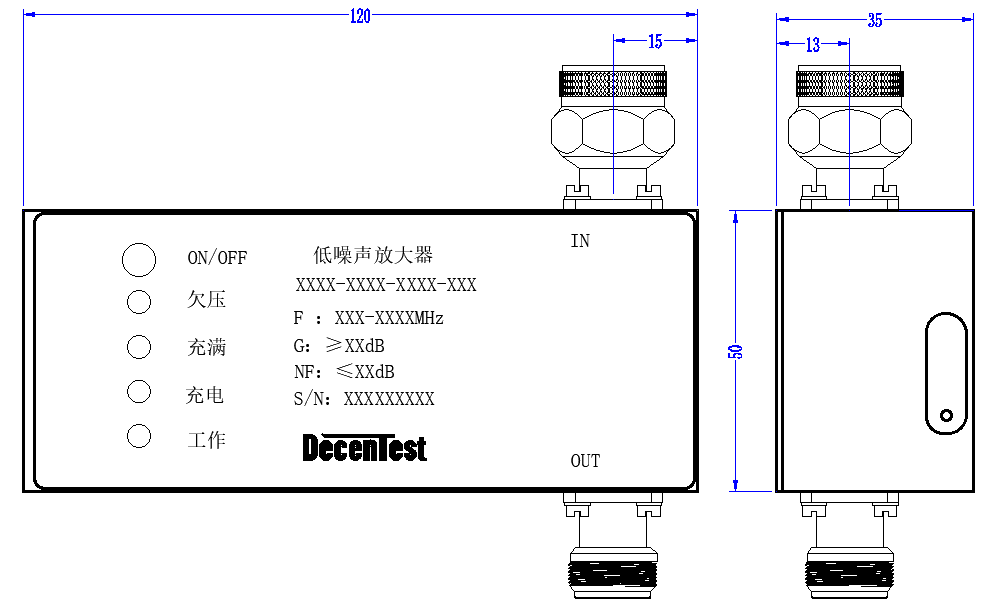

外形结构图（mm）

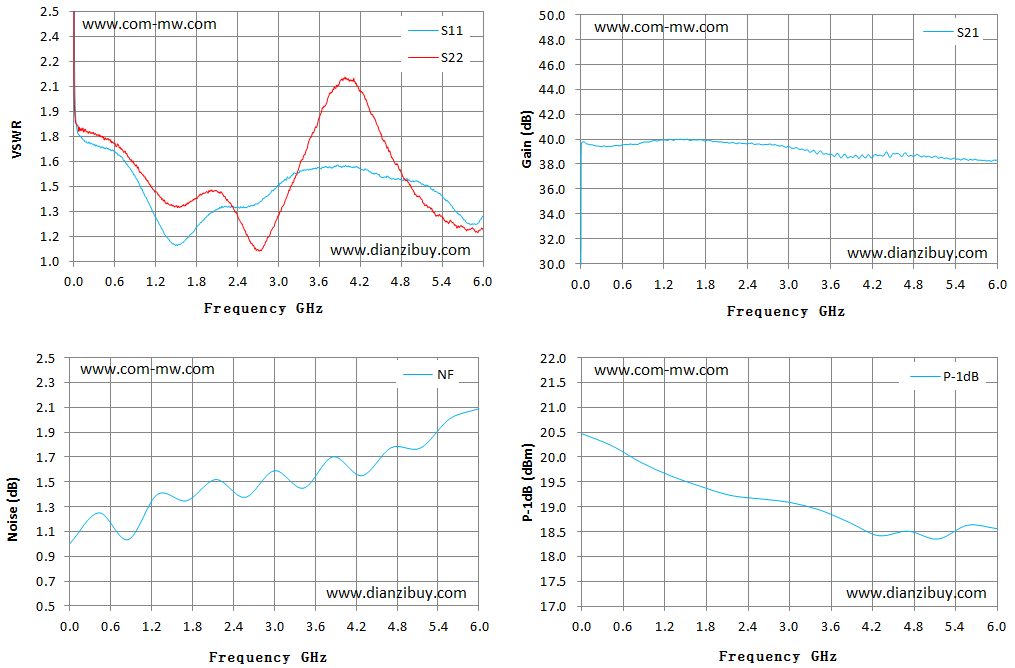

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或做静电隔离处理；
