功率放大器
0.009~6000MHz,增益 40dB,饱和输出功率 33dBm,SMA
- DPA8-0.009-6000-9149
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带功率放大器
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 单位 |
| 工作频率 | 0.009 | ~ | 6000 | MHz | |
| 增益 | 40 | dB | 小信号增益 | ||
| 增益平坦度 | ±4 | dB | |||
| 输入驻波比 | 1.6 | 2 | |||
| 饱和输出功率 | 33 | dBm | |||
| 效率 | 20 | % | |||
| 杂散抑制 | 50 | 60 | dBc | ||
| 谐波抑制 | 8 | dBc |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +28V |
| 工作电流 | 500mA |
| 功耗 | ≤9W |
| 工作温度 | -20~+40℃设计保证 |
| 散热方式 | 强制风冷 |
典型测试数据
| F（MHz） | 0.009 | 0.01 | 1 | 10 | 50 | 100 |
| Pin（dBm) | 0.19 | -13.53 | -9.72 | -3.27 | -4.61 | -3.21 |
| Pout（SAT）（dBm） | 33.01 | 35.36 | 35.45 | 35.45 | 35.32 | 36.35 |
| Pout（SAT）（W） | 1.99 | 3.43 | 3.50 | 3.50 | 3.4 | 4.31 |
| Ids（A） | 0.33 | 0.34 | 0.35 | 0.36 | 0.38 | 0.39 |
| Gain（dB） | 52.80 | 52.93 | 54.50 | 47.00 | 48.00 | 48.76 |
| ŋ（%） | 21.64 | 35.66 | 34.89 | 33.94 | 31.9 | 38.62 |
| 2次谐波抑制（dBC） | 8.00 | 10.60 | 12.40 | 13.00 | 12.00 | 18.00 |
| 3次谐波抑制（dBC） | 19.15 | 15.80 | 13.70 | 15.00 | 17.00 | 12.00 |
| 4次谐波抑制（dBC） | 22.00 | 15.80 | 15.00 | 22.00 | 22.70 | 23.00 |
| 杂波抑制（dBC） | 63.20 | 63.90 | 63.00 | 68.80 | 71.00 | 75.00 |
| F（GHz） | 1 | 1.8 | 2.6 | 3.4 | 4.2 | 5 | 5.8 | 6.2 |
| Pin（dBm) | -1.13 | -0.66 | -0.40 | -2.21 | 1.74 | 4.40 | -1.54 | -2.67 |
| Pout（SAT）（dBm） | 36.48 | 35.38 | 34.93 | 33.95 | 33.87 | 33.28 | 32.69 | 31.30 |
| Pout（SAT）（W） | 4.44 | 3.45 | 3.11 | 2.48 | 2.43 | 2.12 | 1.85 | 1.34 |
| Ids（A） | 0.42 | 0.40 | 0.40 | 0.35 | 0.40 | 0.38 | 0.34 | 0.30 |
| Gain（dB） | 47.60 | 45.86 | 46.10 | 45.00 | 43.88 | 42.64 | 42.29 | 39.61 |
| ŋ（%） | 37.27 | 30.28 | 27.37 | 25.12 | 21.65 | 19.89 | 19.34 | 15.59 |
| 2次谐波抑制（dBC） | 25.00 | 16.00 | 15.80 | 22.60 | 21.00 | 15.20 | 15.50 | 16.60 |
| 3次谐波抑制（dBC） | 11.80 | 13.30 | 19.40 | 18.10 | 20.40 | 17.80 | 23.30 | 30.00 |
| 4次谐波抑制（dBC） | 25.10 | 27.00 | 22.80 | 23.60 | 37.20 | 29.20 | 36.00 | 38.40 |
| 杂波抑制（dBC） | 72.00 | 74.00 | 74.00 | 74.00 | 74.00 | 74.00 | 5.30 | 63.00 |

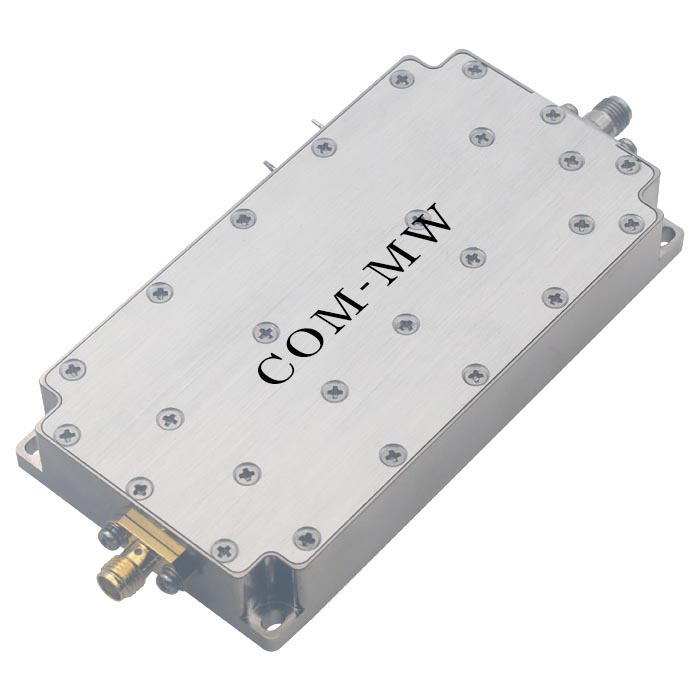

参考实物图

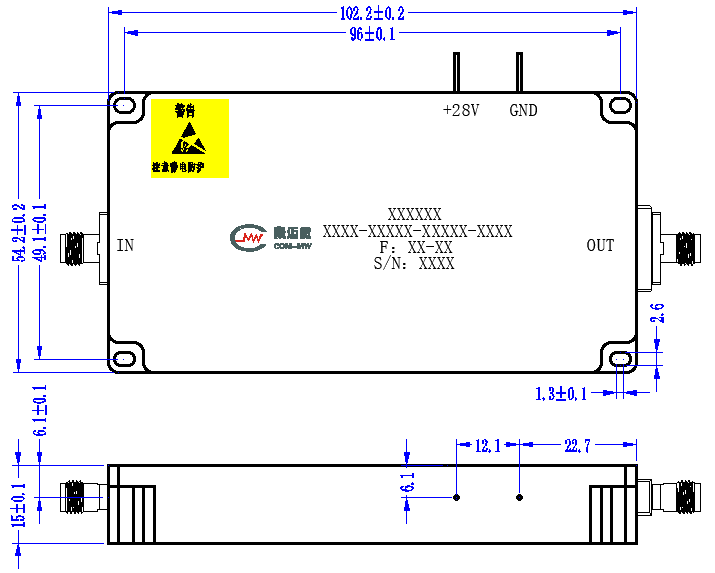

外形结构图

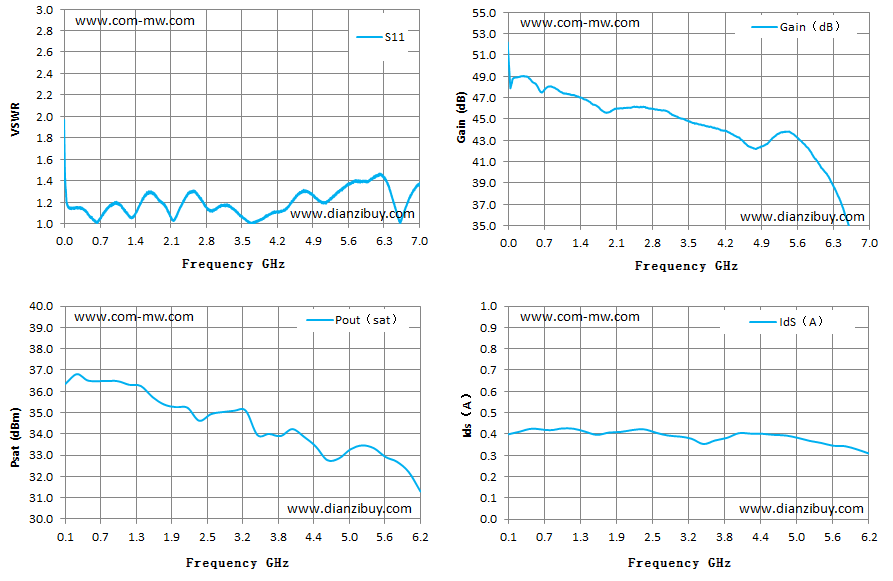

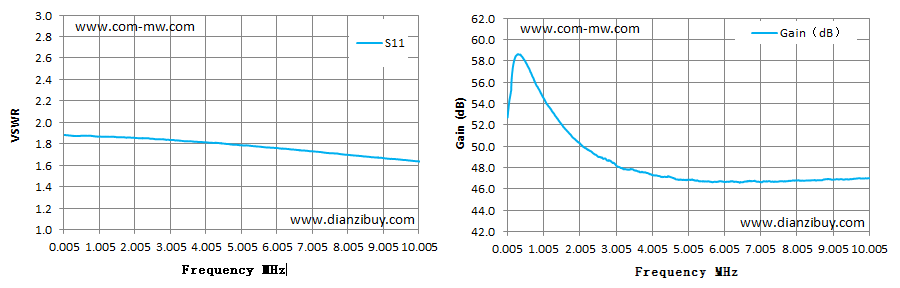

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
