产品
低噪声放大器
0.01~43GHz,增益 45dB,噪声系数 6dB,P-1dB功率 18dBm,2.92
- DLNA8-0.01-43G-9195
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.01 | ~ | 43 | GHz |
| 增益 | 45 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 噪声系数 | 6 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 18 | dBm |
其它参数
| 接口形式 | 2.92-F or K可拆 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +10V |
| 工作电流 | 550mA |
| 反向隔离 | 60dB |
| 工作温度 | -40~+65℃设计保证 |
典型测试数据
| Frequency GHz | S11 VSWR | S22 VSWR | Gain dB | Noise dB | P-1 dBm | Psat dBm |
| 0.01 | 1.15 | 1.70 | 49.4 | 13.6 | 21.1 | 26.5 |
| 3.22 | 1.16 | 1.35 | 49.6 | 4.5 | 23.1 | 27.3 |
| 6.44 | 1.18 | 1.13 | 50.5 | 3.7 | 24 | 27.6 |
| 9.65 | 1.11 | 1.18 | 50.2 | 3.3 | 23.7 | 27.7 |
| 12.86 | 1.05 | 1.28 | 51.8 | 3.2 | 23.6 | 27.4 |
| 16.08 | 1.22 | 1.38 | 51.6 | 3 | 22.6 | 26.4 |
| 19.29 | 1.18 | 1.40 | 50.7 | 3.5 | 22.2 | 26.1 |
| 22.51 | 1.51 | 1.98 | 48.6 | 3.9 | 20.7 | 25.2 |
| 25.72 | 1.54 | 1.62 | 49.2 | 4 | 21 | 25.3 |
| 28.93 | 1.35 | 1.40 | 49.1 | 4.6 | 21.2 | 25.4 |
| 32.15 | 1.38 | 1.38 | 49 | 4.7 | 20.9 | 25 |
| 35.36 | 1.29 | 1.33 | 50.7 | 5 | 18.7 | 23.8 |
| 38.57 | 1.26 | 1.27 | 51.1 | 5.4 | 18.8 | 23.5 |
| 41.79 | 1.35 | 1.48 | 50.1 | 5.8 | 16.5 | 21.9 |
| 43.50 | 1.25 | 1.54 | 49.5 | 6.2 | 15.3 | 21.1 |

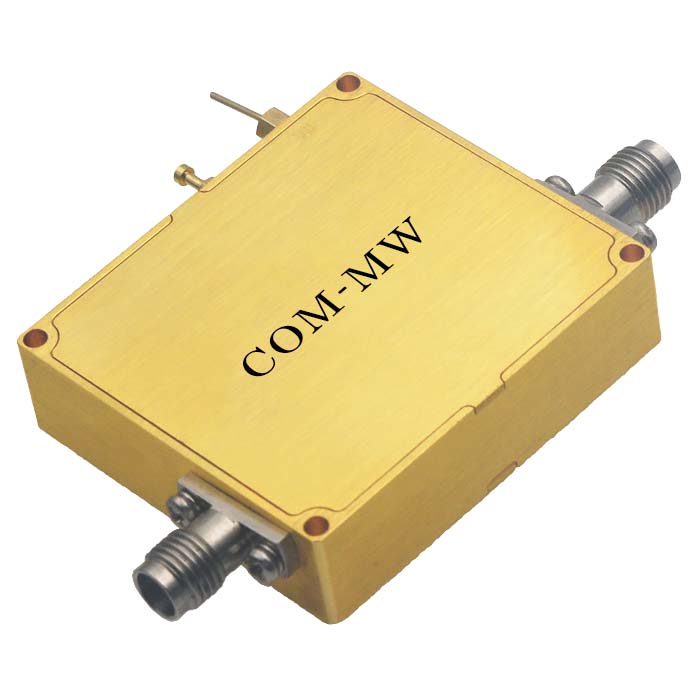

参考实物图

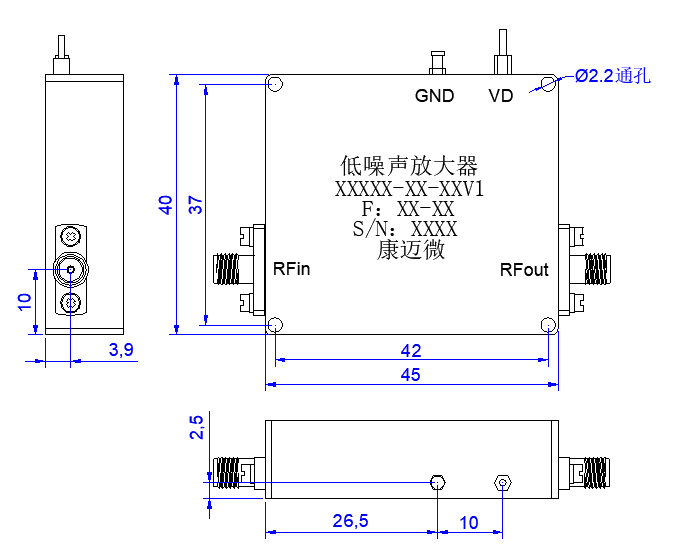

外形结构图（mm）

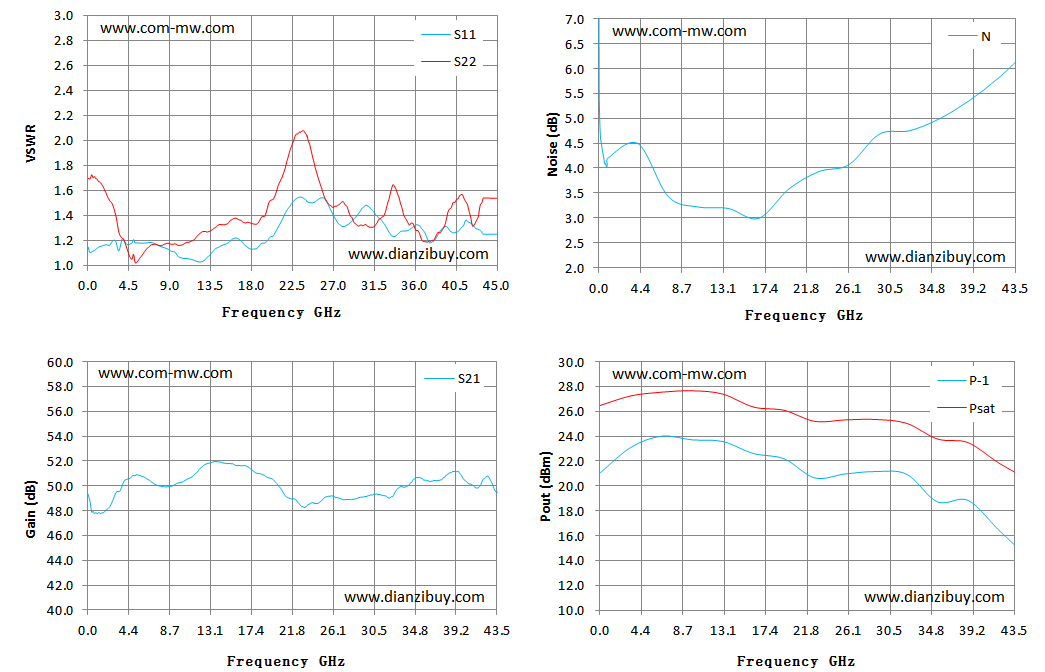

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
