产品
功分器
800~2200MHz,5W,4路,0°,表面贴装,SEPS-4-222+
- S0139
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 2200 | MHz |
| 插入损耗 | 1.4 | dB | ||
| 理论损耗 | 3 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.9 | |||
| 输出驻波比 | 1.9 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 5W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | SEPS-4-222+ |
| ROHS | 满足 |
端口定义
| 公共端口 | 17 |
| 分配端口 | 3，5，7，9 |
| 接地端口 | 其它 |

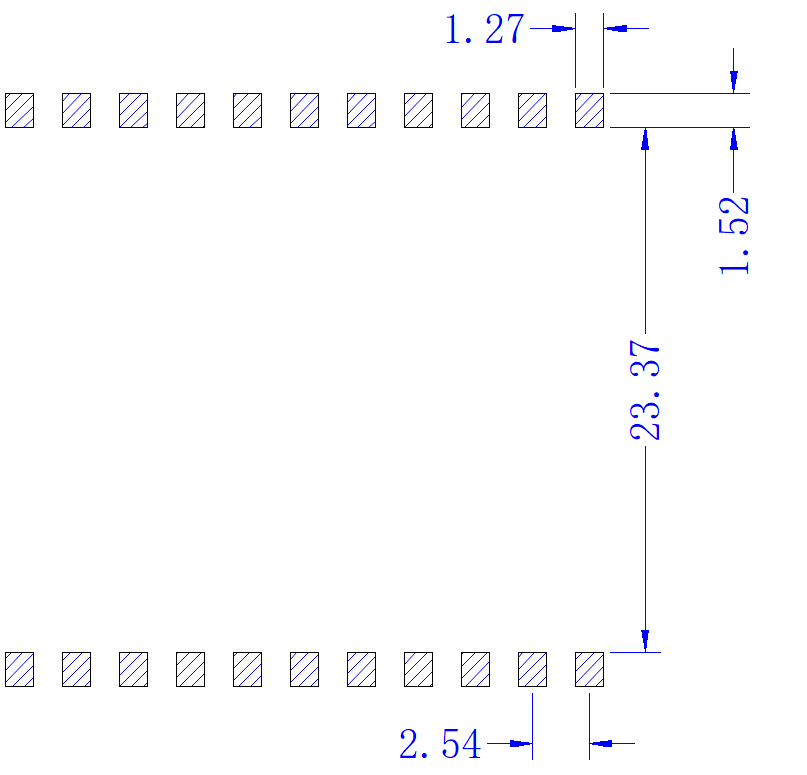

建议PCB布局图

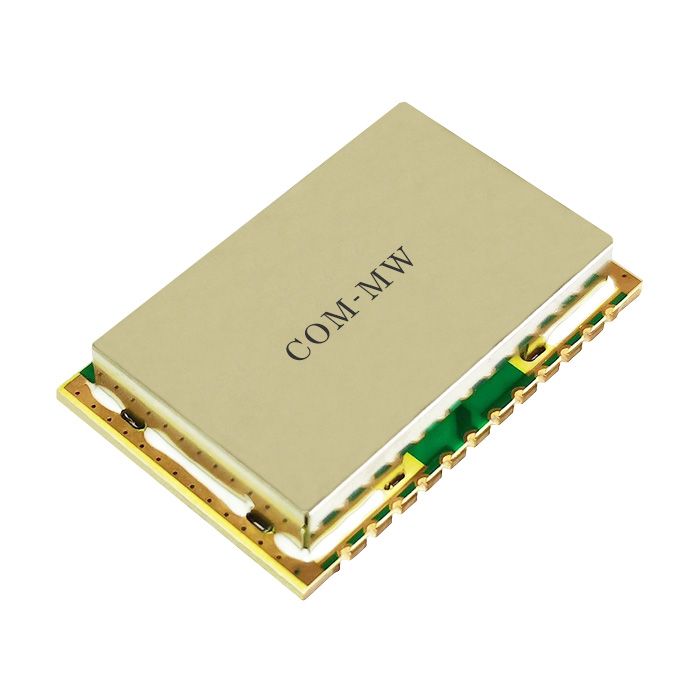

参考实物图

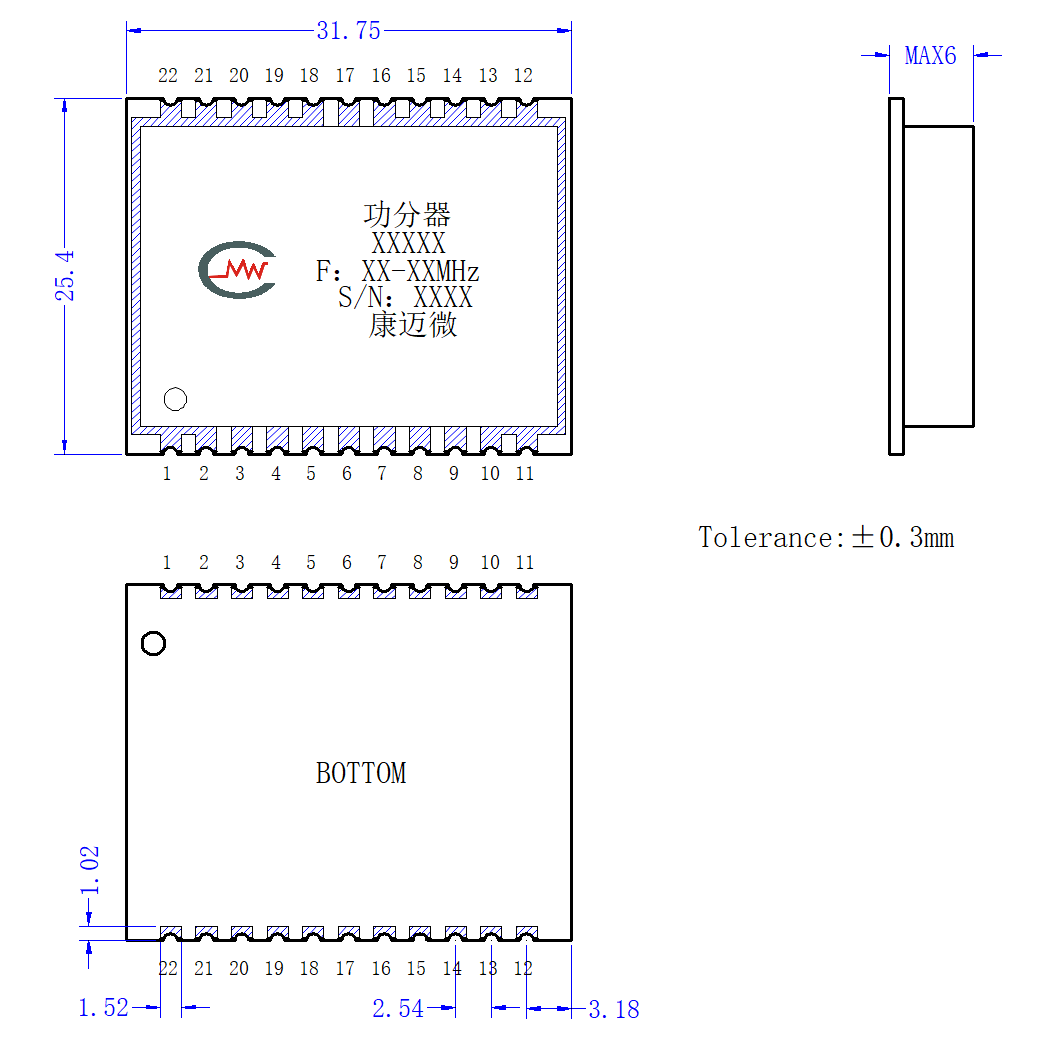

外形结构图（mm）
注意事项
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持245℃回流焊。 |
