通带频率 3.7~4.5GHz,2.5-3.3GHz≥50dBc,4.9-10GHz≥50dBc,0.5mm针
- ZBF25-C4.1-0.8G-539
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.7 | ~ | 4.5 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-2.5 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 2.5-3.3 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 4.9-10 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 80W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 3.1 | 70.36 | 261.84 | -80.91 | 0.11 |
| 3.24 | 57.77 | 189.95 | -69.86 | -0.09 |
| 3.39 | 42.49 | 128.79 | -53.19 | 1.11 |
| 3.53 | 29.88 | 68.51 | -32.3 | 0.9 |
| 3.67 | 1.77 | 1.49 | -1.18 | 6.34 |
| 3.81 | 1.29 | 1.26 | -0.48 | 3.16 |
| 3.96 | 1.06 | 1.08 | -0.37 | 2.69 |
| 4.1 | 1.15 | 1.19 | -0.43 | 2.51 |
| 4.24 | 1.22 | 1.21 | -0.39 | 2.61 |
| 4.39 | 1.18 | 1.15 | -0.49 | 2.84 |
| 4.53 | 1.29 | 1.27 | -0.62 | 3.81 |
| 4.67 | 22.33 | 33.28 | -16.42 | 2.51 |
| 4.81 | 55.53 | 89.69 | -44.2 | 1.05 |
| 4.96 | 60.54 | 119.1 | -63.8 | 0.44 |
| 5.1 | 53.52 | 129.15 | -78.24 | -0.43 |

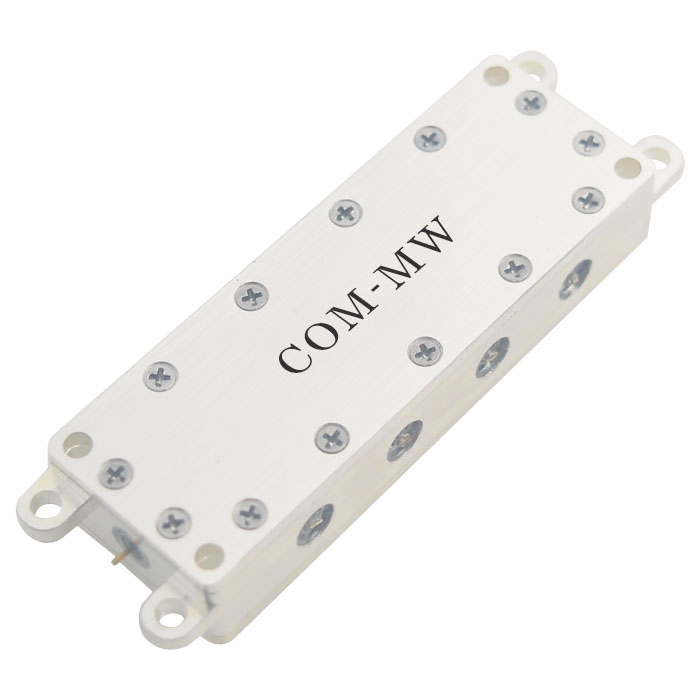

参考实物图

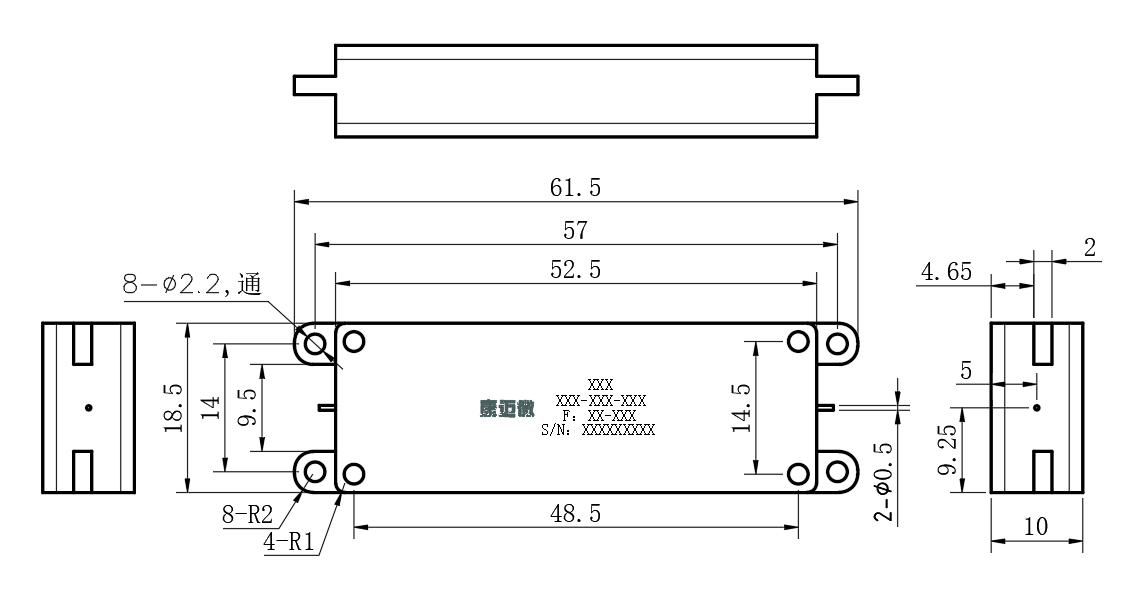

外形结构图（mm）

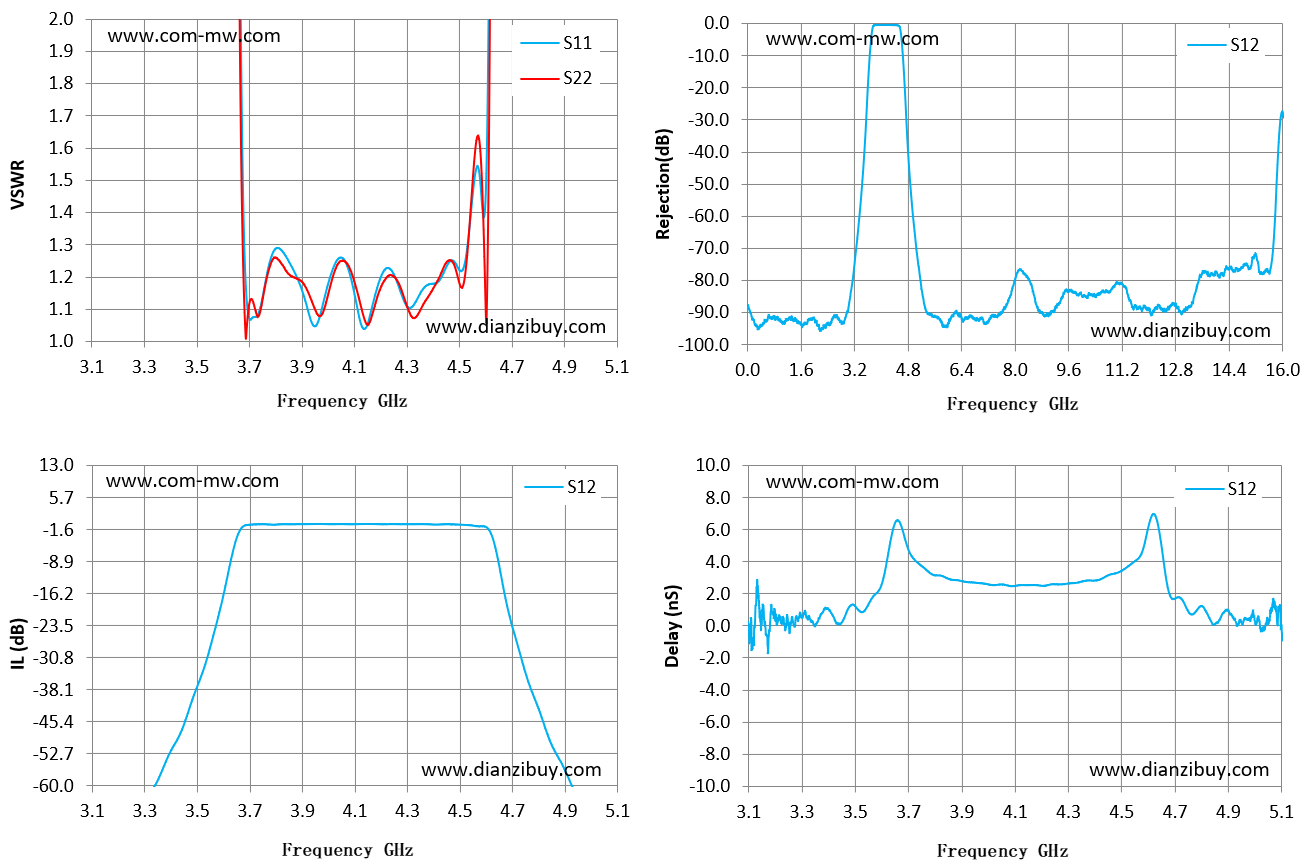

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
