5750~5850MHz, 增益16dB, 饱和功率40W, SMA
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 5750 | ~ | 5850 | MHz |
增益 | 16 | dB | ||
增益平坦度 | ±1.2 | dB | ||
驻波比 | 1.5 | |||
饱和功率 | 40 | W | ||
最大输入功率 | 30 | dBm | ||
杂散 | 60 | dBc | ||
谐波抑制 | 20 | dBc |

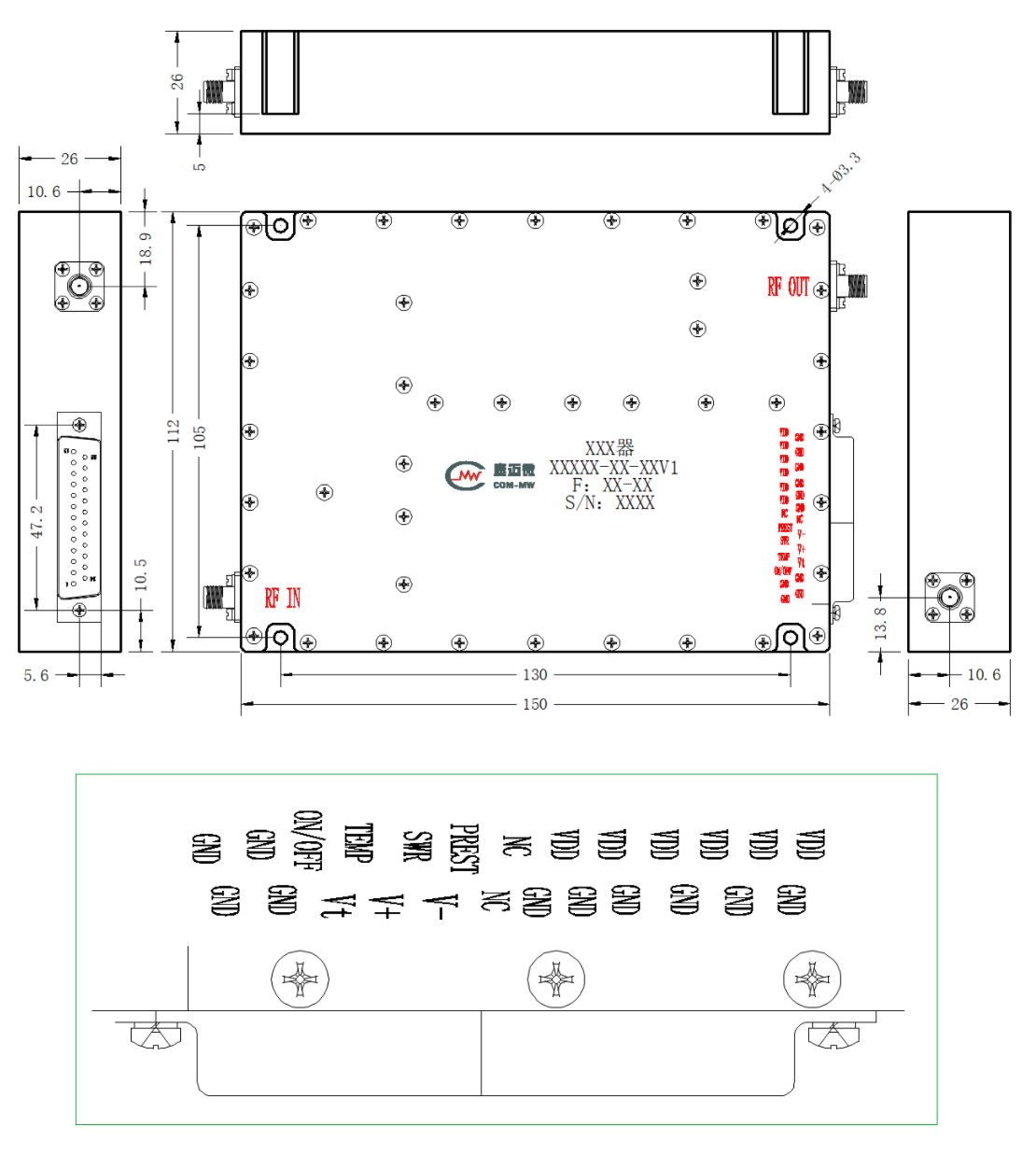

接口形式 | SMA-K |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 白色 |
工作电压 | +28V |
工作电流 | 7A |
工作温度 | -25~+65℃设计保证 |
储存温度 | -40~+65℃设计保证 |
质量等级 | 工业级 |
PTT | 低电平或悬空,功放工作,高电平功放不工作。 |
TEMP | 过温保护提示,当温度达到70度时,输出高电平,功放不工作。 |
SWR | 输出驻波保护,当输出驻波大于3或是输出开短路时,输出高电平,功放不工作。 |
Vt | 功率放大器腔体温度, 计算公式Vt=0.5V+TC×10mV/℃ |
V+ | 功放输出功率正向检测,电压输出。 |
V- | 功放输出功率反向放检测,电压输出。 |
PREST | 复位功能,当出现保护时,给一个脉冲信号即可复位。 |
VDD | 工作电源电压+28V,效率:≥25%。 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
产品整体温度大于125℃的情况下,请在订货前与我们协商;
清洗产品表面,请勿将产品浸泡清洗液中清洗。
