滤波器
通带频率 800~1600MHz,DC-620MHz≥50dBc,1950-2400MHz≥50dBc,表面贴装
- ZBF15-L1200-800-2860
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带内波动 | ±360 | MHz | 0.65 | dB | ||
| 3dB带宽 | ≤950 | MHz | ||||
| 带外抑制 | DC-620 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1950-2400 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2400-6200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 24h绝对时延变化 | ≤0.1ns |
| 时延波动 | ≤2ns |
| 幅度一致性 | ±0.2dB |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 600.00 | 55.51 | 87.22 | -64.44 | -64.44 | 1.30 |
| 686.00 | 11.58 | 13.19 | -13.56 | -13.56 | 4.89 |
| 771.00 | 1.31 | 1.31 | -1.01 | -1.01 | 5.03 |
| 857.00 | 1.27 | 1.35 | -0.79 | -0.79 | 2.85 |
| 943.00 | 1.34 | 1.33 | -0.75 | -0.75 | 2.31 |
| 1029.00 | 1.51 | 1.53 | -0.84 | -0.84 | 1.96 |
| 1114.00 | 1.46 | 1.50 | -0.79 | -0.79 | 1.84 |
| 1200.00 | 1.40 | 1.43 | -0.77 | -0.77 | 1.80 |
| 1286.00 | 1.34 | 1.35 | -0.75 | -0.75 | 1.83 |
| 1371.00 | 1.20 | 1.13 | -0.79 | -0.79 | 1.97 |
| 1457.00 | 1.35 | 1.28 | -0.97 | -0.97 | 2.12 |
| 1543.00 | 1.25 | 1.27 | -1.16 | -1.16 | 2.68 |
| 1629.00 | 1.73 | 1.48 | -2.29 | -2.29 | 4.58 |
| 1714.00 | 17.01 | 10.23 | -16.98 | -16.98 | 3.02 |
| 1800.00 | 32.00 | 18.46 | -39.48 | -39.48 | 1.35 |
参考实物图
外形结构图（mm）

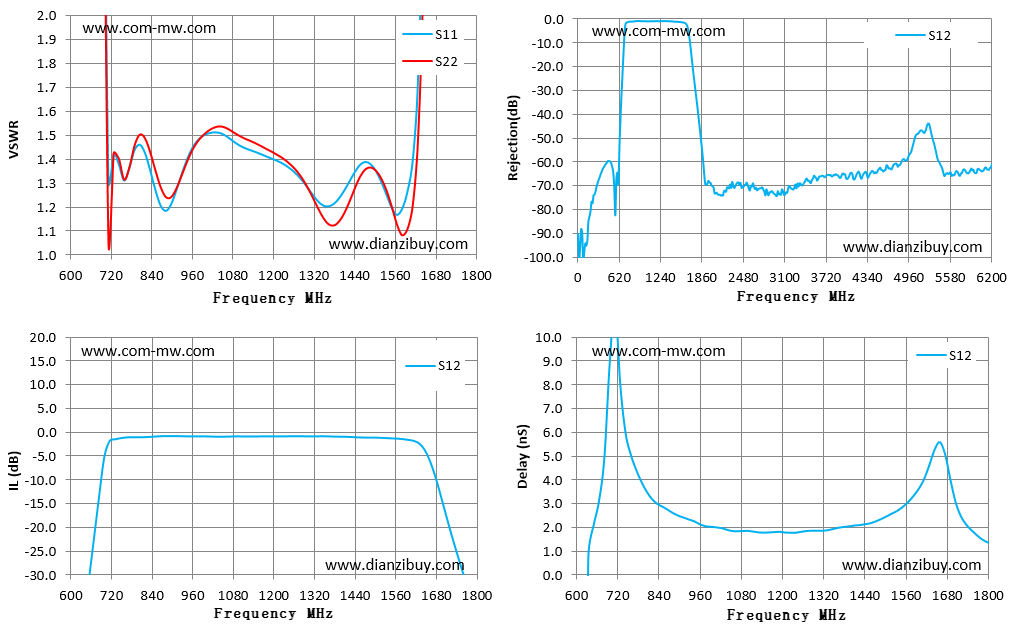

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
