产品
双工器
8.3~17.7GHz,4.2~7.8GHz,2.1~3.8GHz,1.1~1.8GHz,~MHz,SMA
- ZCB2-M1-18G-2813
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率一 | 8.3 | ~ | 17.7 | GHz | ||
| 通带频率二 | 4.2 | ~ | 7.8 | GHz | ||
| 通带频率三 | 2.1 | ~ | 3.8 | GHz | ||
| 通带频率四 | 1.1 | ~ | 1.8 | GHz | ||
| 输入输出驻波比 | 1.8 | 2.0 | ||||
| 通带一&通带二交叉点频偏 | 8000±100 | MHz | ||||
| 通带二&通带三交叉点频偏 | 4000±100 | MHz | ||||
| 通带二&通带三交叉点频偏 | 2000±100 | MHz | ||||
| 交叉点损耗 | 8±0.1&4±0.1&2±0.1G | GHz≥ | 5.5 | dB | ||
| 频率一损耗 | 8.3-17.7 | GHz≥ | 1.5 | 2 | dB | |
| 频率二损耗 | 4.2-7.8 | GHz≥ | 1.2 | 1.8 | dB | |
| 频率三损耗 | 2.1-3.8 | GHz≥ | 1.2 | 1.5 | dB | |
| 频率四损耗 | 1.1-1.8 | GHz≥ | 0.8 | 1.0 | dB | |
| 通带一抑制度 | DC-7.5 | GHz≥ | 70 | dB | ||
| 通带一抑制度 | 7.6 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | 3.2&9.3 | GHz≥ | 55 | dB | ||
| 通带二抑制度 | DC-2.6&10-18 | GHz≥ | 70 | dB | ||
| 通带三抑制度 | 1.6&5.5 | GHz≥ | 55 | dB | ||
| 通带三抑制度 | DC-1.3&6-18 | GHz≥ | 70 | dB | ||
| 通带四抑制度 | 0.57&2.83 | GHz≥ | 55 | dB | ||
| 通带四抑制度 | DC-0.5&3-18 | GHz≥ | 70 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 5W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃ |

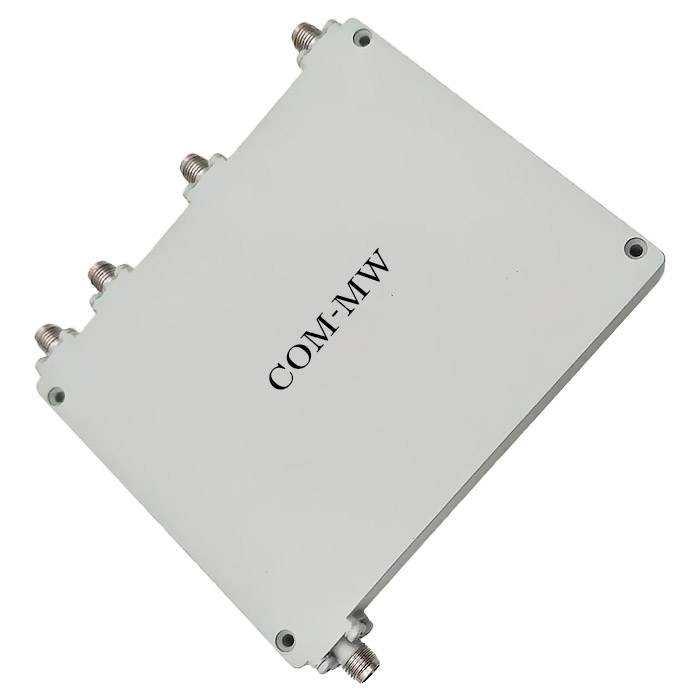

参考实物图
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
